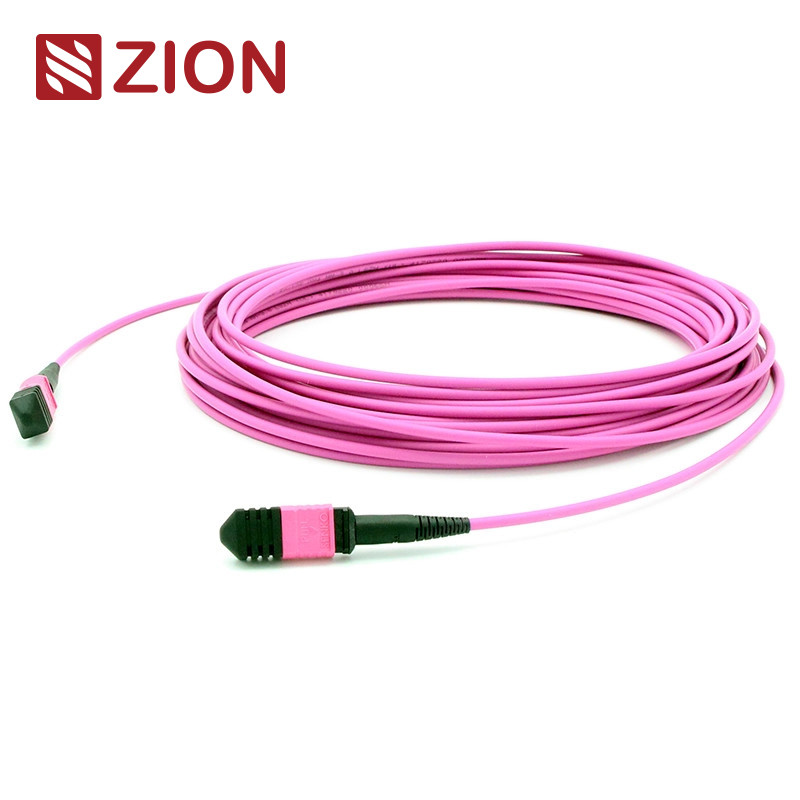

12 fibres MPO féminin à MPO féminin OM4 3,0 mm LSZH MPO patch cord
Cordon de patch MPO à haute densité comportant des fibres multimodes OM4 avec des connecteurs MPO aux deux extrémités, conçu pour des connexions fiables à haute performance dans les applications de centre de données et de fibre optique.
Informations sur le produit
Le code Zion: ZCM1128HMA1X
Résumé
Le connecteur MPO (Multi-Fiber Push On) est un connecteur à fibre à haute densité et à plusieurs cœurs couramment utilisé dans les centres de données, la construction de connexions à fibre,et connexions d'équipements optiques internes pour des appareils tels que des émetteurs-récepteurs optiques (40G)Ce câble de patch prend en charge des débits de données allant jusqu'à 10G/40G/100G et est idéal pour un déploiement rapide dans des environnements à haute densité.
Normes et conformité
- Les normes suivantes sont en vigueur: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C et JIS C5982
- Applications: conforme à la norme IEEE 802.3 (40G, 100G) et à la norme 10G Fiber Channel
Principales caractéristiques
- Faible perte d'insertion, perte de retour élevée pour des connexions fiables
- Connectivité multifibre dans des ensembles de 4, 8, 12 et 24 fibres
- Conception robuste prenant en charge à la fois les types de câbles ronds et ovaux
- Conception flexible pour une destruction en masse et un remplacement facile
- Casque Aqua codé par couleur pour les fibres multimodes OM4
Performance optique
- Perte d'insertion (MPO): norme ≤0,6 dB (maximum), ≤0,5 dB (typique); très faible ≤0,35 dB (maximum), ≤0,2 dB (typique)
- Perte de retour: ≥ 25 dB pour les connecteurs MPO
- Durée de vie: ≤ 0,3 dB de changement après 200 accouplements
- Température de fonctionnement: -40°C à +85°C
Applications
- Centres de données: solutions de câblage à haute densité
- Fibre à l'édifice: connexions efficaces
- Équipement interne en fibres: cassettes d'interconnexion, plaquettes et ventilateurs robustes
Spécifications du produit
Appuyez sur Pull Tab pour Senko MPO
Le détecteur doit être situé à l'intérieur de l'appareil.
Spécifications de tolérance de longueur
| Longueur totale (L) en mètres | Tolérance de longueur en cm |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < L < 40 | +15/-0 |
| 40 < L | +0,5% x L/-0 |
Les méthodes de connexion par polarité MPO
Polarité un lien
Les câbles MPO de polarité A utilisent une conception clé vers le haut, clé vers le bas où la position 1 d'un connecteur correspond à la position 1 d'un autre connecteur.Requiert des câbles A-B duplex d'un côté et des câbles A-A duplex de l'autre.
Connexion de polarité B
Les câbles MTP de polarité B utilisent une conception clé en main où la position 1 d'un connecteur correspond à la position 12 d'un autre connecteur.
Connexion de polarité C
Les câbles MPO de polarité C utilisent une conception clé vers le haut, clé vers le bas avec une croix de fibre interne, ce qui rend la position 1 d'un connecteur correspondant à la position 2 d'un autre connecteur.Requiert des câbles A-B duplex aux deux extrémités.
Nom de l'organisme:Le type de polarité est spécifié dans les règles de dénomination: polarité A, polarité B ou polarité C.
Produits connexes
| Image | Description du produit | Catégorie |
|---|
| MPO féminin à MPO féminin SM 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MPO féminin à MPO féminin SM 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MPO féminin à MPO féminin OM3 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MPO féminin à MPO féminin OM3 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MTP féminin à MTP féminin SM 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MTP féminin à MTP féminin SM 3,0 mm LSZH 24 fibres MTP câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MTP féminin à MTP féminin OM3 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
| MTP féminin à MTP féminin OM3 3,0 mm LSZH 24 fibres MTP câble de patch compteurs personnalisés | MTP/MPO, composants optiques, réseaux optiques |
Emballage
Ce paquet de câbles à fibre optique est bien protégé et étiqueté par défaut par OMC. Tailles de carton standard: 34 × 22 × 15 cm; 44 × 34 × 24 cm; 54 × 39 × 34 cm. La sélection de carton dépend de la quantité.Emballage sur mesure disponible.
Services d'OEM/ODM
- Couleur du câble, impression et personnalisation du matériel de la veste
- Options de couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquettes de câble, conception de boîte et marques d'expédition
- Différents niveaux de qualité disponibles
