12 fibres MPO Module à boucle de fibre optique en mode unique pour les tests de réseau 40/100G

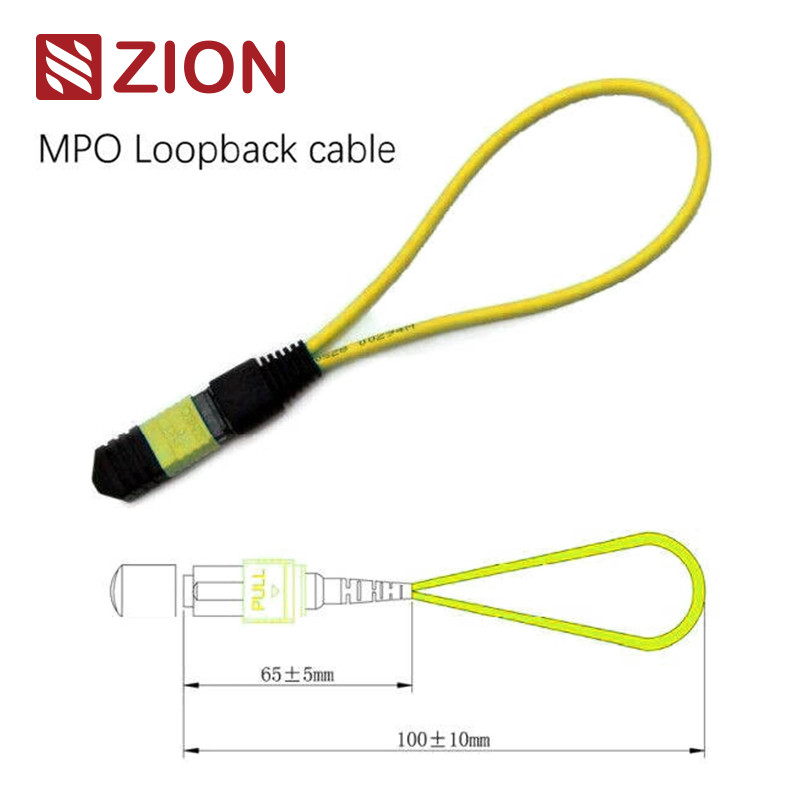

Module/Câble de Boucle Optique à Fibre SM MPO 12F

La boucle MPO contient des cavaliers de retour MPO dans la configuration BOUCLE, connectant les deux extrémités de la fibre dans un connecteur MPO pour créer un chemin lumineux continu au sein du même connecteur. Cela permet de tester la capacité de lancement et la sensibilité de réception des appareils, en particulier dans les communications réseau 40/100G. En renvoyant les signaux, cela aide à localiser divers problèmes potentiels et facilite les tests et l'évaluation efficaces des composants ou interfaces individuels sur les réseaux à fibre optique.

Les boucles de fibre optique sont disponibles en plusieurs configurations pour accueillir des connecteurs MPO à 8, 12 et 24 fibres avec diverses configurations de fibres pour s'adapter aux différentes exigences des ports de test. Le module de boucle de fibre MPO 12F permet spécifiquement la vérification et le test des émetteurs-récepteurs dotés d'interfaces MPO pour les appareils 40GBASE-SR4 QSFP+ ou 100GBASE-SR4.

Les modules de boucle MPO fournissent des signaux en boucle pour tester les fonctions d'émission et de réception. Ils sont largement utilisés dans les environnements de test, en particulier dans les réseaux optiques parallèles 40G et 100G. Les boucles sont conçues pour relier les positions Émetteur (TX) et Récepteur (RX) des interfaces d'émetteur-récepteur MPO. Les boucles MPO facilitent et accélèrent les tests de perte d'insertion (IL) des segments de réseau optique en les connectant aux liaisons principales et aux cordons de raccordement MPO.

OMC propose une gamme complète d'assemblages de boucles de fibre optique MPO pour le rodage et les tests des composants et systèmes de réseau MPO. Ces assemblages de boucles MPO testent efficacement la capacité de l'émetteur et la sensibilité du récepteur des équipements réseau, répondant aux exigences des télécommunications et des datacom. Ils sont conditionnés dans des boîtiers compacts pour une densité maximale dans ces applications.

Référence Monomode MPO : CEI 61754-7
Détails du boîtier Monomode MPO : SM APC : Connecteurs verts + botte noire (MPO à perte standard)
SM APC : Connecteurs jaunes + botte noire (MPO à très faible perte)

Référence Multimode MPO : CEI 61754-7
Détails du boîtier Multimode MPO :
OM1 & OM2 PC : Connecteurs beiges + botte noire (MPO à perte standard)
OM3 & OM4 PC : Connecteurs aqua + botte noire (MPO à perte standard et très faible perte)
OM3 & OM4 PC : Connecteurs violet bruyère + botte noire (MPO à perte standard)

Un test de boucle implique l'envoi d'un signal depuis un appareil de communication et sa renvoi vers le même appareil pour déterminer le bon fonctionnement ou dépanner les nœuds de réseau défectueux. Pour les tests de boucle optique à fibre, les boucles optiques vérifient la fiabilité opérationnelle des appareils. En utilisant des câbles ou des modules de boucle optique à fibre pour la transmission de données, le signal émis par l'appareil est bouclé de l'extrémité d'émission (Tx) d'un composant actif vers l'extrémité de réception (Rx) du même composant.

Les tests de boucle optique à fibre sont couramment utilisés pour vérifier les émetteurs-récepteurs à fibre optique. Étant donné que les émetteurs-récepteurs ont deux ports pour la réception et la transmission de signaux lumineux, il est essentiel de tester ces ports pour vérifier le bon fonctionnement. Les tests de boucle optique à fibre fournissent la méthode la plus pratique pour la maintenance des émetteurs-récepteurs. Le processus de test achemine le signal laser du port de l'émetteur vers le port du récepteur. Le motif transmis est ensuite comparé au motif reçu pour s'assurer qu'ils sont identiques et sans erreur.

La sélection de la boucle appropriée pour un émetteur-récepteur à fibre optique nécessite de comprendre le type d'interface, le type de polissage, et le type de câble de l'émetteur-récepteur. Vous trouverez ci-dessous un guide de sélection résumé pour les émetteurs-récepteurs couramment utilisés.

Ce guide traite des choix spécifiques de boucles de fibre pour les émetteurs-récepteurs à fibre optique les plus couramment utilisés. Pour les modules d'émetteur-récepteur non mentionnés ici, vous pouvez déterminer la boucle appropriée en identifiant les détails concernant son type d'interface, son contact physique et son type de câble.

Ces câbles à fibre optique sont livrés dans un emballage facile à manipuler et bien protégé, étiqueté et marqué par OMC en standard. Les tailles de carton standard incluent 34×22×15 cm, 44×34×24 cm et 54×39×34 cm. Le carton spécifique utilisé dépend de la quantité de marchandises. Un emballage personnalisé est disponible.
