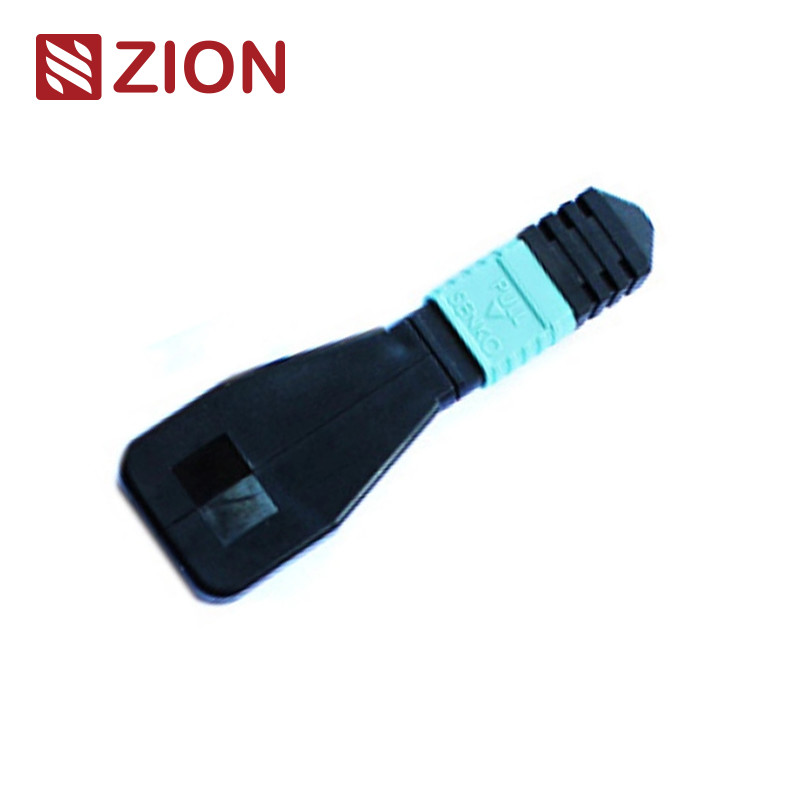

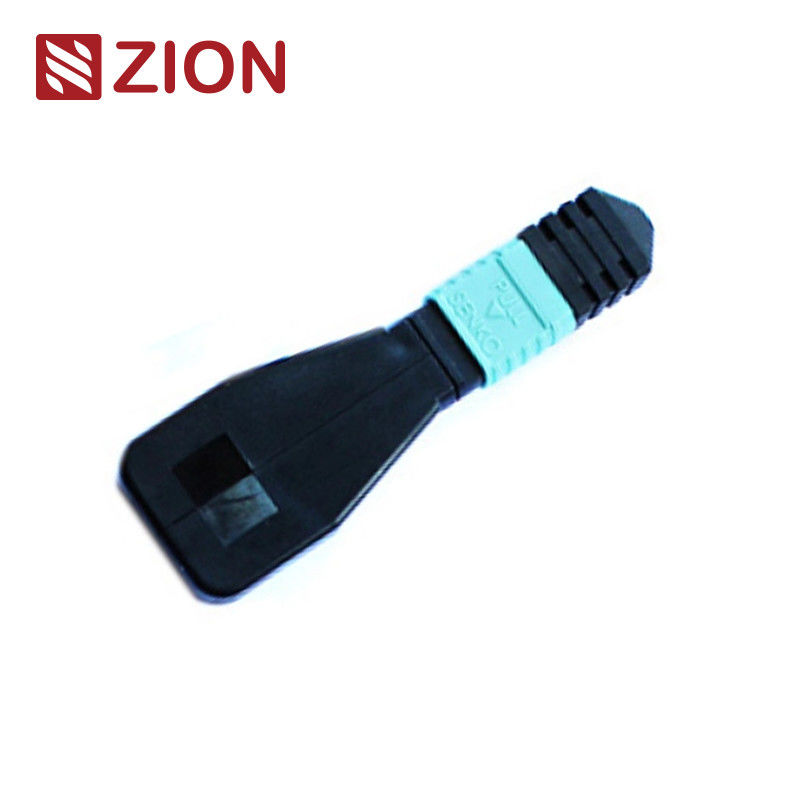

8 fibres MPO OM3 Module / câble à boucle en fibre optique
Informations sur le produit Zion
Le code Zion:Le numéro de série est le numéro de série de l'appareil.
Description du projet:Module/câble à boucle en fibre optique MPO OM3 8F
Le loopback MPO contient des lignes de saut à l'anneau arrière MPO dans la configuration LOOPBACK,avec les deux extrémités de la fibre terminées dans un connecteur MPO pour créer un chemin lumineux complet à l'intérieur du même connecteur. Cela permet de tester la capacité de lancement et la sensibilité de réception des appareils, en particulier dans les communications réseau 40/100G.permettant de tester et d'évaluer efficacement les composants ou les interfaces individuels des réseaux à fibre optique.
Les boucles de fibres optiques sont disponibles en plusieurs configurations, pouvant accueillir 8 cœurs, 12 cœurs,et des connecteurs MPO à 24 cœurs avec différentes configurations de fibres pour s'adapter aux différentes exigences du port d'essaiLe module 8F MPO Fiber Loopback vérifie et teste les émetteurs-récepteurs équipés d'interfaces MPO, en particulier les appareils 40GBASE-SR4/CSR4 QSFP+.
Les modules MPO Loopback fournissent des signaux en boucle pour tester les fonctions d'émission et de réception.Les boucles sont conçues pour relier les positions de l'émetteur-récepteur (TX) et du récepteur (RX) des interfaces des émetteurs-récepteurs MPO. Les boucles MPO facilitent et accélèrent les tests de perte d'insertion (IL) des segments de réseau optique lorsqu'ils sont connectés à des troncs MPO et à des câbles de patch.
Normes industrielles pour les connecteurs
Règle de référence MPO pour un mode unique:Pour les appareils électroniques
Détails du logement MPO en mode unique:SM APC: connecteurs verts + coque noire (MPO à perte standard)
SM APC: connecteurs jaunes + démarreur noir (MPO à très faible perte)
Règle de référence MPO Multimode:Pour les appareils électroniques
Détails du boîtier multimode MPO:OM1 et OM2 PC: connecteurs beige + démarrage noir (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + débardeur noir (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MPO à perte standard)
- Répond à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G conformes à l'EEE 802.3
Spécifications optiques
| Type de fibre |
Multimode |
| Diamètre de la fibre |
50/125um, 62.5/125um |
| Perte d'insertion |
MM < 1,0 dB |
| Perte de rendement |
MM > 25 dB |
| Testez par insertion-tirage |
500 fois, IL < 0,5 dB |
| Température de fonctionnement |
-40°C à +80°C |
Tests en boucle en fibre optique
Un essai en boucle consiste à envoyer un signal d'un appareil de communication et à le renvoyer en boucle vers le même appareil pour vérifier la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux.Pour les essais en boucle en fibre optique, les boucles optiques vérifient la fiabilité opérationnelle des dispositifs.le signal émis par le dispositif est en boucle depuis l'extrémité émetteur (Tx) d'un composant actif jusqu'à l'extrémité réceptrice (Rx) du même composant..
Applications
Les câbles à harnais droit 12F MPO-LC/SC/FC/ST sont conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et des centres de données à haute densité.Ils sont optimisés pour les environnements de centres de données à haute densité 10/40/100G.
Tous les connecteurs MPO OMC sont fournis par Senko/Nissin/Sumitomo.
- Applications de centres de données avec des environnements à haute densité
- Fibre pour les installations du bâtiment
- Applications de connecteurs internes dans les équipements à fibre
Règles de dénomination et confirmation de l'ordre
Polarité (alignement des canaux)
Guide de sélection des émetteurs-récepteurs
Lors du choix d'une boucle pour des émetteurs-récepteurs spécifiques, considérez le type de connecteur, le type de polissage et la compatibilité du type de câble.Les tableaux suivants fournissent des conseils pour la sélection des modules émetteurs-récepteurs couramment utilisés..
Conclusion
Ce guide traite des choix spécifiques de boucle de fibre pour les émetteurs-récepteurs à fibre optique les plus couramment utilisés.les boucles de dialogue appropriées peuvent être sélectionnées en comprenant leur type d'interface, les exigences en matière de contact physique et les spécifications du type de câble.
Produits à base de fibres optiques en boucle à chaud MPO
7236013 ZCM1111HXA: 8F MPO SM Module de boucle en fibre optique / câble
7236014 ZCM1121HXA: 12F MPO SM Fibre optique module en boucle / câble
7236015 ZCM1141HXA: 24F MPO SM Module de boucle en fibre optique / câble
7236016 ZCM1116HXA: 8F MPO OM3 Module / câble à boucle en fibre optique
7236017 ZCM1126HXA: 12F MPO OM3 Module / câble à boucle en fibre optique
7236018 ZCM1146HXA: 24F MPO OM3 Module / câble à boucle en fibre optique
7236019 ZCM1117HXA: 8F MPO OM4 Module / câble à boucle en fibre optique
7236020 ZCM1127HXA: 12F MPO OM4 Module / câble à boucle en fibre optique
7236021 ZCM1147HXA: 24F MPO OM4 Module / câble à boucle en fibre optique
7236022 ZCM2111HXA: 8F MTP SM Fibre optique module de boucle / câble
7236023 ZCM2121HXA: 12F MTP SM Fibre optique en boucle de module / câble
7236024 ZCM2141HXA: 24F MTP SM Module de boucle en fibre optique / câble
7236025 ZCM2116HXA: 8F MTP OM3 Module / câble à boucle en fibre optique
7236026 ZCM2126HXA: 12F MTP OM3 Module / câble à boucle en fibre optique
7236027 ZCM2146HXA: 24F MTP OM3 Module / câble à boucle en fibre optique
7236028 ZCM2117HXA: 8F MTP OM4 Module de boucle en fibre optique / câble
7236029 ZCM2127HXA: 12F MTP OM4 Module / câble à boucle en fibre optique
7236030 ZCM2147HXA: 24F MTP OM4 Module / câble à boucle en fibre optique
Emballage
Ces câbles à fibre optique sont emballés dans des emballages faciles à manipuler et bien protégés, étiquetés et marqués par OMC comme standard.Le carton spécifique utilisé dépend de la quantité de marchandises commandéeDes options d'emballage personnalisées sont disponibles.
