| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | HELLOSIGNAL® OR OEM |
| Quantité de commande min: | 50PCS |
| Détails d'emballage: | 10 pièces/sac en plastique |
| Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | sans limites |
| Diamètre de fibre: | 50/125um, 62.5/125um | Perte par insertion: | MM＜1.0dB |
|---|---|---|---|
| Perte de retour: | MM＞25dB | Test d'insertion-extraction: | 500 fois, IL < 0,5 dB |
| Température de fonctionnement (℃）: | -40℃~ +80℃ |
12F MPO (MTP) - corde de correction de fibre de MPO (MTP) est conçu pour 40G QSFP+ SR4
40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité
| Zion Code | Zion Description | |||||||

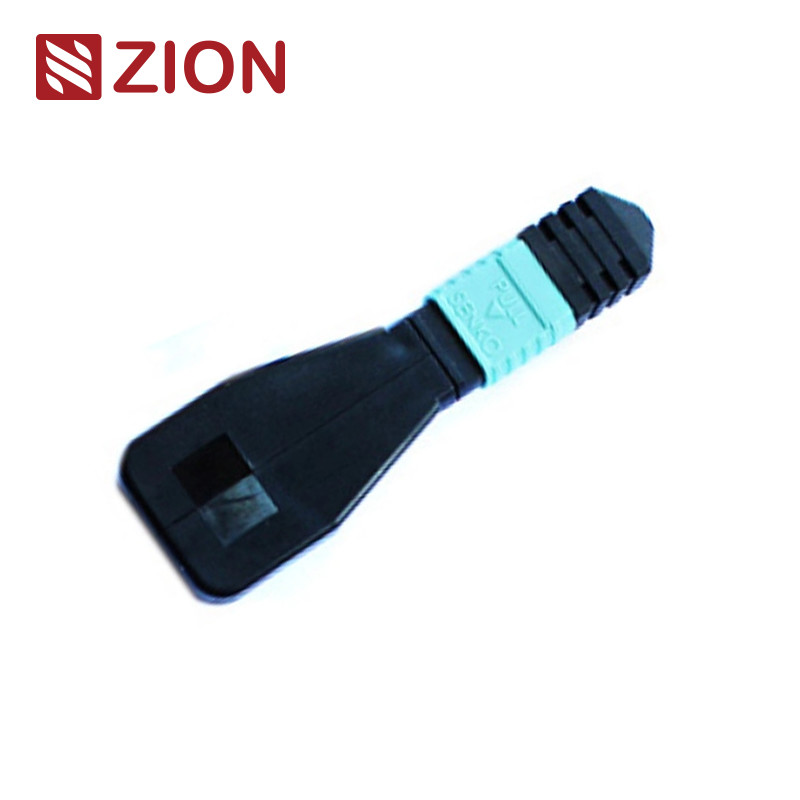

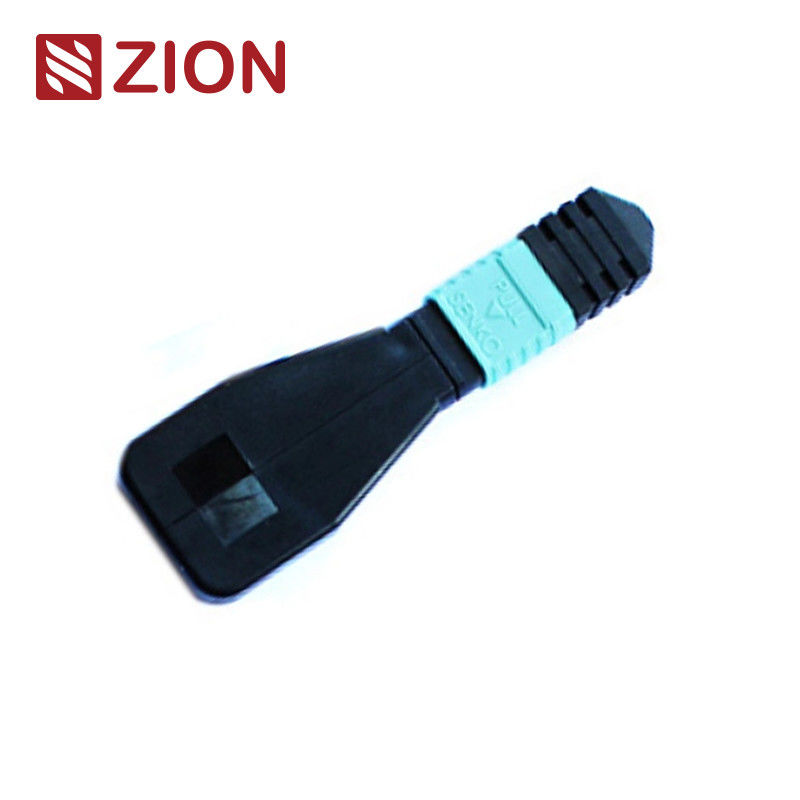

| ZCM1146HXA1 | module optique /Cable de réalimentation de fibre de 24F MPO OM3 | |||||||
| La boucle de MPO contient la ligne sautante d'anneau de dos de MPO dans la RÉALIMENTATION, et met les deux extrémités de la fibre dans un connecteur de MPO pour réaliser le chemin léger dans le même connecteur. La capacité de lancement et la sensibilité de réception du dispositif, particulièrement dans la communication du réseau 40/100G, peuvent localiser de divers phénomènes potentiels près de renvoyer des signaux pour réaliser l'essai et l'évaluation efficaces d'un composant ou d'une interface simple sur le réseau de fibre. | ||||||||
| Il y a beaucoup de configurations de circuit de fibre optique, qui peuvent adapter à 8 - le noyau, 12 - noyaux et 24 - le connecteur du noyau MPO et plusieurs configurations de fibre de fibre à adapter au port dans le module de réalimentation de fibre de test.8F MPO permet la vérification et l'essai des émetteurs-récepteurs comportant l'interface de MPO – dispositifs de 40GBASE-SR4/CSR4 QSFP+. le module de réalimentation de fibre de 12F MPO permet la vérification et l'essai des émetteurs-récepteurs comportant l'interface de MPO – les dispositifs QSFP+ ou 100GBASE-SR4 de 40GBASESR4. le module de réalimentation de fibre de 24F MPO permet la vérification et l'essai des émetteurs-récepteurs comportant l'interface de MPO – dispositifs de 100GBASESR10 CXP/CFP. | ||||||||
| Les modules de réalimentation de MPO fournit un signal fait une boucle pour examiner pour transmettre et recevant des fonctions. Il a appliqué largement dans l'environnement d'essai particulièrement dans les réseaux 40 et 100G parallèles d'optique. Des réalimentations sont établies pour lier des positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces d'émetteurs-récepteurs de MPO. Les réalimentations de MPO peuvent faciliter et accélérer l'essai de l'IL des segments optiques de réseaux en les reliant aux troncs de MPO/correction mène. | ||||||||
| OMC offre une ligne des assemblées optiques de réalimentation de fibre de MPO pour la brûlure et l'essai des composants et des systèmes de réseau de MPO. Ces Assemblées de réalimentation de MPO sont habituées pour examiner effectivement la capacité d'émetteur et la sensibilité de récepteur de l'équipement du réseau, en particulier pour des conditions de télécom et de télématique. Elles sont empaquetées dans un logement compact pour le disponible le plus à haute densité pour ces applications. | ||||||||
La norme industrielle des connecteurs :
| Connecteur | Référence | Logement des détails | ||||||
| MPO unimodal | Le CEI 61754-7 | SM RPA : Botte verte de connectors+black (perte standard MPO) SM RPA : Botte jaune de connectors+black (basse perte superbe MPO) |
||||||
| MPO à plusieurs modes de fonctionnement | Le CEI 61754-7 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MPO) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MPO de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MPO) |
||||||
| le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
| la Manche de fibre du 10G conforme | ||||||||
| 40G et 100G IEEE 802,3 |
Les détails du matériel
Caractéristiques optiques :
| Article | Paramètre | |||||||
| Type de fibre | À plusieurs modes de fonctionnement | |||||||
| Diamètre de fibre | 50/125um, 62.5/125um | |||||||
| Perte par insertion | Millimètre <1.0dB | |||||||
| Perte de retour | Millimètre >25dB | |||||||
| essai d'Insertion-traction | 500times, IL <0.5dB | |||||||
| La température d'opération | -40℃~ +80℃ | |||||||
Essai optique de réalimentation de fibre :
| Typiquement, un essai de réalimentation est un essai dans lequel un signal est envoyé d'un appareil de communication et a fait une boucle - arrière au dispositif comme manière de déterminer s'il fonctionne bien ou comme manière de dépanner un noeud défectueux dans le réseau. Quant à la réalimentation optique de fibre examinant, des réalimentations optiques sont employées pour vérifier la fiabilité opérationnelle du dispositif. Utilisant le câble optique de réalimentation de fibre ou le module optique de réalimentation de fibre pour la transmission de données, le signal émis par le dispositif est fait une boucle du transmettent l'extrémité (de Tx) d'un composant actif de nouveau au reçoivent l'extrémité (de Rx) du même composant. |
Application :
| Quand il s'agit d'application pratique, l'essai de réalimentation optique de fibre est souvent utilisé pour vérifier les émetteurs-récepteurs optiques de fibre. Puisque l'émetteur-récepteur a deux ports pour recevoir et transmettre le signal léger, il est nécessaire d'examiner les ports pour voir s'ils sont toujours sous l'opération. Ainsi, l'essai de réalimentation optique de fibre est la manière la plus commode pour l'entretien d'émetteur-récepteur. Le processus de essai est en conduisant le signal de laser du port d'émetteur de nouveau au port de récepteur. Alors le modèle transmis est comparé au modèle reçu pour s'assurer qu'ils sont identiques et n'ont aucune erreur. | ||||||||
| le a colloqué avec des émetteurs-récepteurs d'interface de 40G ou de 100G MPO/MPO | ||||||||
| le module de réalimentation de peut être utilisé pour examiner la capacité de transmission et la sensibilité de récepteur de l'équipement du réseau optique de fibre. |
Nommer l'information de confirmation de Rules&Order :
| Connecteur | La Manche de fibre | |||||||
Polarité (alignement de la Manche)
Quel à choisir pour un émetteur-récepteur spécifique ?
| Vu les traits communs de l'émetteur-récepteur et de la réalimentation, nous devrions penser au type de connecteur, au type de poli, et au type de câble en choisissant une réalimentation pour l'émetteur-récepteur. Le guide de sélection pour quelques modules en grande partie utilisés d'émetteur-récepteur est récapitulé dans les tables suivantes. | ||||||||
| Tableau 1 : Choix de réalimentation pour des émetteurs-récepteurs de 10G SFP+ |
| Modèle | Type d'interface | Type de câble | Réalimentation adaptée | |||||
| 10GBASE-USR | Duplex de LC (PC) | MMF | Réalimentation duplex de fibre multimode de LC/UPC | |||||
| 10GBASE-SR | Duplex de LC (UPC) | MMF | ||||||
| 10GBASE-LR | Duplex de LC (UPC) | MMF | ||||||
| 10GBASE-ER | Duplex de LC (UPC) | SMF | Fibre unimodale duplex de LC/UPC Réalimentation |
|||||
| 10GBASE-ZR | Duplex de LC (PC) | SMF | ||||||
| Tableau 2 : Choix de réalimentation pour des émetteurs-récepteurs de 40G QSFP+ |
| Modèle | Type d'interface | Type de câble | Réalimentation adaptée | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 fibre multimode des fibres MTP/UPC Réalimentation |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (RPA) | SMF | 8/12 réalimentation unimodale de fibre des fibres MTP/APC | |||||
| 40GBASE-PLR4 | MTP/MPO (RPA) | SMF | ||||||
| 40GBASE-LR4 | Duplex de LC (PC) | SMF | Fibre unimodale duplex de LC/UPC Réalimentation |
|||||
| 40GBASE-LR4L | Duplex de LC (UPC) | SMF | ||||||
| 40GBASE-ER4 | Duplex de LC (UPC) | SMF | ||||||
| 40GBASE-LX4 | Duplex de LC (UPC) | MMF/SMF | À plusieurs modes de fonctionnement de LC/UPC/simple duplex | |||||
| Tableau 3 : Choix de réalimentation pour des émetteurs-récepteurs de 100G QSFP28 |
| Modèle | Type d'interface | Type de câble | Réalimentation adaptée | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 fibre multimode des fibres MTP/UPC Réalimentation |
|||||
| 100GBASE-PSM4 | MTP/MPO (RPA) | SMF | 8/12 réalimentation unimodale de fibre des fibres MTP/APC | |||||
| 100GBASE-LR4 | Duplex de LC (PC) | SMF | Fibre unimodale duplex de LC/UPC Réalimentation |
|||||
| Tableau 4 : Choix de réalimentation pour des émetteurs-récepteurs de PCP |
| Modèle | Type d'interface | Type de câble | Réalimentation adaptée | |||||
| PCP 40GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 fibre multimode des fibres MTP/UPC Réalimentation |
|||||
| PCP 40GBASE-LR4 | Duplex de Sc (UPC) | SMF | Fibre unimodale duplex de SC/UPC Réalimentation |
|||||
| PCP 40GBASE-FR | Duplex de Sc (UPC) | SMF | ||||||
| PCP 100GBASE-LR4 | Duplex de Sc (PC/UPC) | SMF | ||||||
| PCP 100GBASE-ER4 | Duplex de Sc (PC/UPC) | SMF | ||||||
| PCP 100GBASE-SR4 | MPO/MTP (UPC) | MMF | 24 fibres multimode des fibres MTP/UPC Réalimentation |
|||||
Conclusion
| Ce courrier discute des choix spécifiques de réalimentation de fibre pour quelques émetteurs-récepteurs optiques les plus utilisés généralement de fibre. Pour d'autres modules d'émetteur-récepteur qui ne sont pas mentionnés dans ce poteau, nous pouvons également savoir choisir une réalimentation appropriée pour elle en obtenant des détails au sujet de son type d'interface, contact physique et type de câble. |
Réalimentation optique chaude de fibre du MPO de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236013 | ZCM1111HXA1 | module optique /Cable de réalimentation de fibre de SM de 8F MPO | ||||||
| 7236014 | ZCM1121HXA1 | module optique/câble de réalimentation de fibre de SM de 12F MPO | ||||||
| 7236015 | ZCM1141HXA1 | module optique /Cable de réalimentation de fibre de SM de 24F MPO | ||||||
| 7236016 | ZCM1116HXA1 | module optique /Cable de réalimentation de fibre de 8F MPO OM3 | ||||||
| 7236017 | ZCM1126HXA1 | module optique /Cable de réalimentation de fibre de 12F MPO OM3 | ||||||
| 7236018 | ZCM1146HXA1 | module optique /Cable de réalimentation de fibre de 24F MPO OM3 | ||||||
| 7236019 | ZCM1117HXA1 | module optique /Cable de réalimentation de fibre de 8F MPO OM4 | ||||||
| 7236020 | ZCM1127HXA1 | module optique /Cable de réalimentation de fibre de 12F MPO OM4 | ||||||
| 7236021 | ZCM1147HXA1 | module optique /Cable de réalimentation de fibre de 24F MPO OM4 | ||||||
| 7236022 | ZCM2111HXA1 | module optique /Cable de réalimentation de fibre de SM de 8F MTP | ||||||
| 7236023 | ZCM2121HXA1 | module optique /Cable de réalimentation de fibre de SM de 12F MTP | ||||||
| 7236024 | ZCM2141HXA1 | module optique /Cable de réalimentation de fibre de SM de 24F MTP | ||||||
| 7236025 | ZCM2116HXA1 | module optique /Cable de réalimentation de fibre de 8F MTP OM3 | ||||||
| 7236026 | ZCM2126HXA1 | module optique /Cable de réalimentation de fibre de 12F MTP OM3 | ||||||
| 7236027 | ZCM2146HXA1 | module optique /Cable de réalimentation de fibre de 24F MTP OM3 | ||||||
| 7236028 | ZCM2117HXA1 | module optique /Cable de réalimentation de fibre de 8F MTP OM4 | ||||||
| 7236029 | ZCM2127HXA1 | module optique /Cable de réalimentation de fibre de 12F MTP OM4 | ||||||
| 7236030 | ZCM2147HXA1 | module optique /Cable de réalimentation de fibre de 24F MTP OM4 | ||||||
Emballage
| La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
| 1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
| 2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
| 3. Niveau de qualité différent. |
