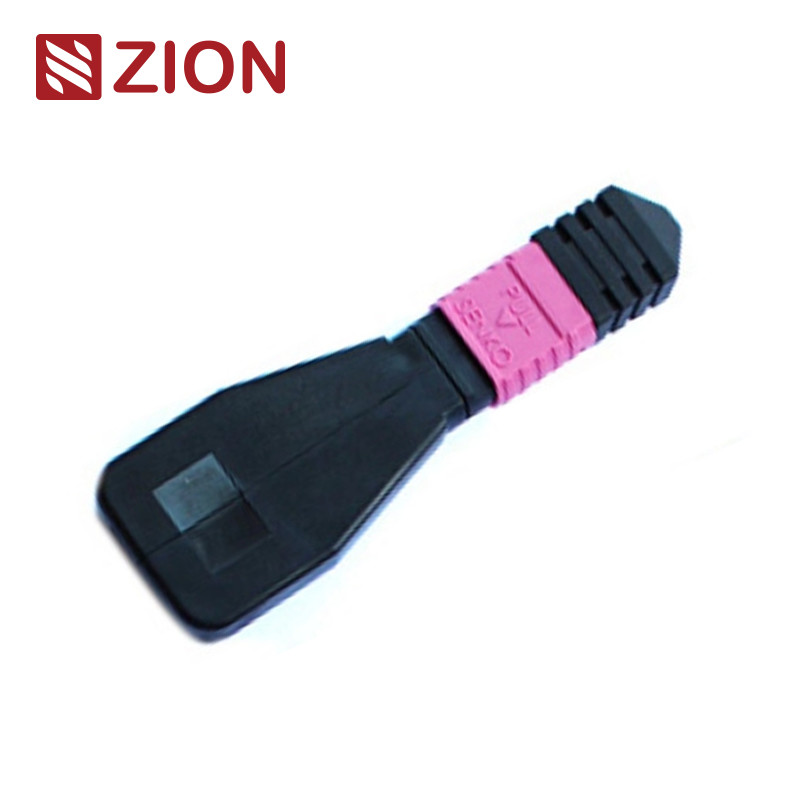

8 fibres MPO OM4 Module / câble à boucle en fibre optique
Le module/câble 8F MPO OM4 en fibre optique est conçu pour tester et vérifier les équipements réseau dans des environnements de communication de données à grande vitesse.
Identification du produit
Le code Zion:Le numéro de série de l'appareil est le numéro de série de l'appareil.
Description du projet:8F MPO OM4 Fibre optique en boucle de retour module / câble
La boucle MPO contient des connecteurs MPO qui bouclent les deux extrémités de la fibre à l'intérieur du même connecteur, créant un chemin optique fermé.Cela permet de tester la capacité de lancement du dispositif et la sensibilité de réception, en particulier dans les communications réseau 40/100G.Il aide à localiser divers phénomènes de réseau et facilite les tests et l'évaluation efficaces de composants ou d'interfaces individuels au sein des réseaux à fibre optique..
Options de configuration
Les boucles de fibres optiques sont disponibles en plusieurs configurations pour accueillir des connecteurs MPO à 8 cœurs, 12 cœurs et 24 cœurs avec diverses configurations de fibres pour répondre aux exigences du port de test.
- Module MPO 8F Fibre Loopback: vérifie et teste les émetteurs-récepteurs avec interface MPO - appareils 40GBASE-SR4/CSR4 QSFP+
- 12F MPO Fiber Loopback Module: vérifie et teste les émetteurs-récepteurs avec une interface MPO - 40GBASESR4 QSFP+ ou 100GBASE-SR4
- 24F MPO Fiber Loopback Module: vérifie et teste les émetteurs-récepteurs avec l'interface MPO - 100GBASESR10 CXP/CFP
Applications de test
Les modules MPO Loopback fournissent des signaux en boucle pour tester les fonctions d'émission et de réception.Des boucles relient les positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces des émetteurs-récepteurs MPO, facilitant et accélérant les essais de perte d'insertion (IL) des segments de réseau optique lorsqu'ils sont connectés à des troncs MPO et à des câbles de patch.
Normes relatives aux connecteurs
Règle de référence MPO pour un mode unique:Pour les appareils électroniques
Détails du logement MPO en mode unique:
- SM APC: connecteurs verts + coque noire (MPO à perte standard)
- SM APC: connecteurs jaunes + démarreur noir (MPO à très faible perte)
Règle de référence MPO Multimode:Pour les appareils électroniques
Détails du boîtier multimode MPO:
- OM1 et OM2 PC: connecteurs beige + démarrage noir (MPO à perte standard)
- OM3 et OM4 PC: connecteurs Aqua + débardeur noir (MPO standard et super à faible perte)
- OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MPO à perte standard)
Normes de conformité:
• Répond à la norme CEI CEI-61754-7; conforme à la norme CEI61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
• câblage structuré selon TIA-568-C
• Compatible avec les canaux de fibre optique 10G
• 40G et 100G IEEE 802.3
Détails des matériaux
Spécifications optiques
| Paramètre | Spécification |
|---|
| Type de fibre | Multimode |
| Diamètre de la fibre | 50/125um, 62.5/125um |
| Perte d'insertion | MM < 1,0 dB |
| Perte de rendement | MM > 25 dB |
| Testez par insertion-tirage | 500 fois, IL < 0,5 dB |
| Température de fonctionnement | -40°C à +80°C |
Tests en boucle en fibre optique
Un essai en boucle consiste à envoyer un signal d'un appareil de communication et à le renvoyer en boucle vers le même appareil pour vérifier la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux.Les boucles optiques vérifient la fiabilité opérationnelle des dispositifs en faisant boucler le signal émis de l'extrémité émettrice (Tx) vers l'extrémité réceptrice (Rx) du même composant..
Applications
Les câbles à harnais droit 12F MPO-LC/SC/FC/ST sont conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et des centres de données à haute densité.Optimisé pour les environnements de centres de données à haute densité 10/40/100G.
Tous les connecteurs MPO OMC sont fournis par Senko/Nissin/Sumitomo.
- Applications de centres de données avec des environnements à haute densité
- Fibre pour les installations du bâtiment
- Applications de connecteurs internes dans les équipements en fibre
Règles de dénomination et confirmation de l'ordre
Connecteur et canal de fibres
Polarité (alignement des canaux)
Guide de sélection des émetteurs-récepteurs
Lors du choix d'une boucle de rétroaction pour un émetteur-récepteur, considérez le type de connecteur, le type de polissage et le type de câble.
Conclusion
Ce guide fournit des choix spécifiques de boucle de fibre pour les émetteurs-récepteurs à fibre optique couramment utilisés.les boucles de dialogue appropriées peuvent être sélectionnées en comprenant le type d'interface, le contact physique et les exigences en matière de type de câble.
Produits en boucle en fibre optique MPO de Zion Communication
7236013 ZCM1111HXA: 8F MPO SM Fibre optique en boucle de module / câble
7236014 ZCM1121HXA: 12F MPO SM Module/câble à boucle en fibre optique
7236015 ZCM1141HXA: 24F MPO SM Module de boucle en fibre optique / câble
7236016 ZCM1116HXA: 8F MPO OM3 Module à boucle en fibre optique / câble
7236017 ZCM1126HXA: 12F MPO OM3 Module à boucle en fibre optique / câble
7236018 ZCM1146HXA: 24F MPO OM3 Module à boucle en fibre optique / câble
7236019 ZCM1117HXA: 8F MPO OM4 Module à boucle en fibre optique / câble
7236020 ZCM1127HXA: 12F MPO OM4 Module à boucle en fibre optique / câble
723602: ZCM1147HXA: 24F MPO OM4 Fibre optique module de boucle / câble
7236022 ZCM2111HXA: 8F MTP SM Fibre optique en boucle de module / câble
7236023 ZCM2121HXA: 12F MTP SM Fibre optique en boucle de module / câble
7236024 ZCM2141HXA: 24F MTP SM Fibre optique en boucle de module / câble
7236025 ZCM2116HXA: 8F MTP OM3 Module à boucle en fibre optique / câble
7236026 ZCM2126HXA: 12F MTP OM3 Module à boucle en fibre optique / câble
7236027 ZCM2146HXA: 24F MTP OM3 Module de boucle en fibre optique / câble
7236028 ZCM2117HXA: 8F MTP OM4 Module à boucle en fibre optique / câble
7236029 ZCM2127HXA: 12F MTP OM4 Module à boucle en fibre optique / câble
7236030 ZCM2147HXA: 24F MTP OM4 Module à boucle en fibre optique / câble
Emballage
Ces câbles à fibre optique sont emballés dans des emballages faciles à manipuler et bien protégés, étiquetés et marqués par OMC par défaut.
Tailles de carton standard:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La sélection des cartons dépend de la quantité de commande.
Services d'OEM/ODM
Les options de personnalisation comprennent:
- Couleur du câble, texte d'impression, matériau de la couverture du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquettes de câble, boîtes, marques d'expédition
- Niveaux de qualité différents
