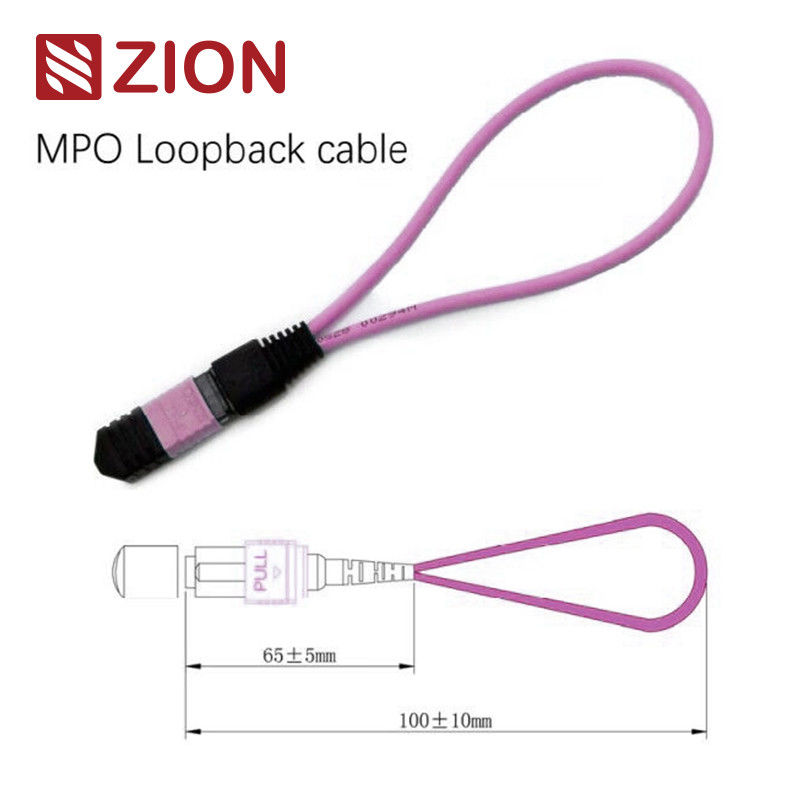

Module de boucle optique MPO OM4 à 12 fibres pour tests de réseau 40/100G

La boucle MPO contient des lignes de saut en anneau MPO dans la configuration LOOPBACK, avec les deux extrémités de la fibre terminées dans un connecteur MPO pour créer un chemin de lumière à l'intérieur du même connecteur.Cela permet de tester la capacité de lancement du dispositif et la sensibilité de réception, en particulier dans les communications réseau 40/100G.Il aide à localiser divers problèmes potentiels et permet de tester et d'évaluer efficacement les composants ou les interfaces individuels au sein des réseaux de fibre optique..

Les circuits en boucle en fibre optique sont disponibles en plusieurs configurations pour accueillir des connecteurs MPO à 8 cœurs, 12 cœurs et 24 cœurs avec diverses configurations de fibres pour des tests de port complets.Le module 12F MPO Fiber Loopback permet spécifiquement la vérification et le test d'émetteurs-récepteurs équipés d'interfaces MPO pour les appareils 40GBASE-SR4 QSFP+ ou 100GBASE-SR4.

Les modules MPO Loopback fournissent un signal en boucle pour tester les fonctions d'émission et de réception.Les boucles sont conçues pour relier les positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces des émetteurs-récepteurs MPO. Les boucles MPO facilitent et accélèrent les tests de perte d'insertion (IL) des segments de réseau optique lorsqu'ils sont connectés à des troncs MPO et à des câbles de patch.

Règle de référence MPO pour un mode unique:Pour les appareils électroniques
Détails du logement MPO en mode unique:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à perte super faible)

Règle de référence MPO Multimode:Pour les appareils électroniques
Détails du boîtier multimode MPO:
OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)

Un essai en boucle consiste à envoyer un signal d'un appareil de communication et à le renvoyer en boucle vers le même appareil pour vérifier la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux.Pour les essais en boucle en fibre optique, les boucles optiques vérifient la fiabilité opérationnelle des dispositifs.le signal émis par le dispositif est en boucle depuis l'extrémité émetteur (Tx) jusqu'à l'extrémité réceptrice (Rx) du même composant..

Les câbles à harnais droit 12F MPO-LC/SC/FC/ST sont conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et des centres de données à haute densité.Optimisé pour les exigences des centres de données à haute densité 10/40/100G.

Lors de la sélection d'une boucle pour les tests d'émetteurs-récepteurs, considérez le type de connecteur, le type de polissage et la compatibilité du type de câble.Les tableaux suivants fournissent des conseils pour la sélection des modules émetteurs-récepteurs couramment utilisés..

Ce guide traite des choix spécifiques de boucle de fibre pour les émetteurs-récepteurs à fibre optique les plus couramment utilisés.les boucles de dialogue appropriées peuvent être sélectionnées en comprenant leur type d'interface, les exigences en matière de contact physique et les spécifications du câble.

Ces câbles à fibre optique sont emballés dans des emballages faciles à manipuler et bien protégés, étiquetés et marqués par OMC comme standard.La sélection des cartons dépend de la quantité de commandeDes options d'emballage personnalisées sont disponibles.

Services de personnalisation disponibles pour:
