Détail Infomation

Diamètre de la fibre:	9/125um	Perte d'insertion:	SM(G657A1)
Perte de rendement:	SM＞50dB	Testez par insertion-tirage:	Au-dessus de 600 fois, IL < 0,5 dB
Température de fonctionnement (°C):	-40°C à +80°C

Description de produit

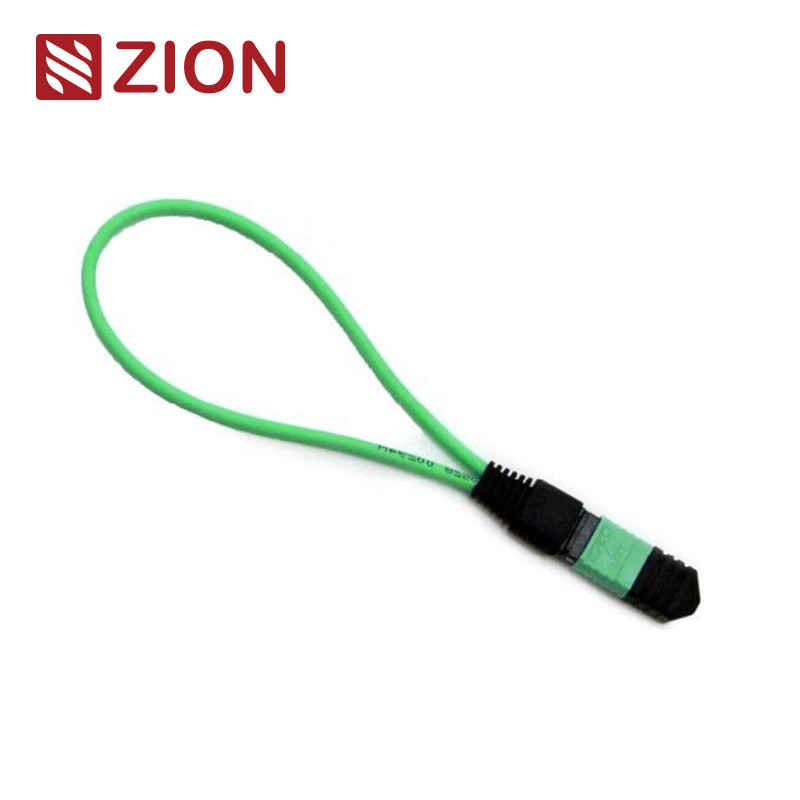

24F MTP SM Fibre optique en boucle de retour module / câble

Le code et la description de Sion

Le code de SionLe numéro de série: ZCM2141HXA1
Description de Sion: 24F MTP SM Fibre optique module de boucle / câble

La boucle MTP contient la ligne de saut de l'anneau arrière MTP dans le LOOPBACK, et met les deux extrémités de la fibre dans un connecteur MTP pour atteindre le chemin de la lumière dans le même connecteur.La capacité de lancement et la sensibilité de réception du dispositif, en particulier dans les réseaux de communication 40/100G,peut localiser divers phénomènes potentiels en renvoyant des signaux pour obtenir des tests et une évaluation efficaces d'un seul coMTPnent ou d'une seule interface sur le réseau de fibre.

Il existe de nombreuses configurations de circuit de fibres optiques, qui peuvent accueillir des connecteurs MTP à 8 cœurs, 12 cœurs et 24 cœurs et plusieurs configurations de fibres optiques pour s'adapter au port de l'essai.Le module 8F MTP Fiber Loopback permet de vérifier et de tester des émetteurs-récepteurs équipés d'une interface MTP ‡ 40GBASE-SR4/CSR4 QSFP+Le module 12F MTP Fiber Loopback permet de vérifier et de tester des émetteurs-récepteurs équipés d'une interface MTP ¥ 40GBASESR4 QSFP+ ou 100GBASE-SR4.Le module 24F MTP Fiber Loopback permet la vérification et les essais d'émetteurs-récepteurs dotés d'une interface MTP.

Les modules MTP Loopback fournissent un signal en boucle pour tester les fonctions d'émission et de réception.Les boucles sont construites pour relier les positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces des émetteurs-récepteurs MTPLes boucles MTP peuvent faciliter et accélérer les tests d'IL des segments de réseaux optiques en les connectant à des troncs MTP/conducteurs de patch.

OMC propose une gamme d'assemblages en boucle en fibre optique MTP pour le burn-in et le test des co-éléments et des systèmes du réseau MTP.Ces assemblages MTP Loopback sont utilisés pour tester efficacement la capacité de l'émetteur et la sensibilité du récepteur des équipements réseauIls sont emballés dans un boîtier compact pour la plus grande densité disponible pour ces applications.

Connecteurs Standard industriel

MTP en mode uniqueNom de l'établissement:L'évaluation de l'efficacité de l'équipement

MTP en mode uniqueDétails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)

MTP MultimodeNom de l'établissement:L'évaluation de l'efficacité de l'équipement

MTP MultimodeDétails du logement:OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)

Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
Compatible avec le canal de fibre 10G
40G et 100G IEEE 802.3

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 1

Détails du matériel

Spécifications optiques

Point: Paramètre
Type de fibre: mode unique
Diamètre de la fibre: 9/125um
Perte d'insertion: SM ((G657A1) < 1,0 dB
Perte de retour: SM>50dB
Test d'insertion-tirage: plus de 600 fois, IL<0,5 dB
Température de fonctionnement: -40°C à +80°C

Tests en boucle en fibre optique

Typiquement, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkEn ce qui concerne les essais de boucle de fibres optiques, les boucles optiques sont utilisées pour vérifier la fiabilité opérationnelle du dispositif.Utilisation d'un câble à boucle en fibre optique ou d'un module à boucle en fibre optique pour la transmission de données, le signal émis par le dispositif est en boucle depuis l'extrémité émetteur (Tx) d'un composant actif jusqu'à l'extrémité réceptrice (Rx) du même composant.

Application du projet

Lorsqu'il s'agit d'une application pratique, le test en boucle de fibre optique est souvent utilisé pour vérifier les émetteurs-récepteurs à fibre optique.Étant donné que l'émetteur-récepteur a deux ports pour recevoir et transmettre le signal lumineuxDans ce cas, il est nécessaire de tester les ports pour voir s'ils sont toujours en fonctionnement.Le processus de test est en acheminant le signal laser du port émetteur vers le port récepteurLe modèle transmis est ensuite comparé au modèle reçu pour s'assurer qu'ils sont identiques et qu'ils ne contiennent pas d'erreur.

Collocés avec des émetteurs-récepteurs d'interface MPO/MPO 40G ou 100G
Le module Loopback peut être utilisé pour tester la capacité de transmission et la sensibilité du récepteur des équipements de réseau en fibre optique.

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 2

Règles de dénomination et informations de confirmation de commande:

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 3

Chaîne de fibre de connecteur

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 4

Polarité (alignement des canaux)

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 5

Quel émetteur-récepteur choisir?

Compte tenu des caractéristiques communes de l'émetteur-récepteur et de la boucle, nous devrions penser au type de connecteur, au type de polissage et au type de câble lors du choix d'une boucle pour l'émetteur-récepteur.Le guide de sélection pour certains modules émetteurs-récepteurs les plus utilisés est résumé dans les tableaux suivants.

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 6

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 7

Conclusion

Cet article traite des choix spécifiques de boucle de fibre pour certains transcepteurs à fibre optique les plus couramment utilisés.Nous pouvons également savoir comment choisir une boucle appropriée pour elle en obtenant des détails sur son type d'interface, le contact physique et le type de câble.

La fibre optique MPO de Sion Communication est en train de se déployer

7236013 ZCM1111HXA: 8F MPO SM Module/câble en boucle en fibre optique
7236014 ZCM1121HXA: 12F MPO SM Module/câble à boucle en fibre optique
7236015 ZCM1141HXA: 24F MPO SM Module/câble en boucle en fibre optique
7236016 ZCM1116HXA: 8F MPO OM3 Module/câble en boucle en fibre optique
7236017 ZCM1126HXA: 12F MPO OM3 Module à boucle en fibre optique / câble
7236018 ZCM1146HXA: 24F MPO OM3 Module à boucle en fibre optique / câble
7236019 ZCM1117HXA: 8F MPO OM4 Module/câble à boucle en fibre optique
7236020 ZCM1127HXA: 12F MPO OM4 Module à boucle en fibre optique / câble
723602: ZCM1147HXA: 24F MPO OM4 Fibre optique module de boucle / câble
7236022 ZCM2111HXA: 8F MTP SM Fibre optique en boucle de module / câble
7236023 ZCM2121HXA: 12F MTP SM Fibre optique en boucle de module / câble
7236024 ZCM2141HXA: 24F MTP SM Fibre optique en boucle de module / câble
7236025 ZCM2116HXA: 8F MTP OM3 Module à boucle en fibre optique / câble
7236026 ZCM2126HXA: 12F MTP OM3 Module à boucle en fibre optique / câble
7236027 ZCM2146HXA: 24F MTP OM3 Module à boucle en fibre optique / câble
7236028 ZCM2117HXA: 8F MTP OM4 Module de boucle en fibre optique / câble
7236029 ZCM2127HXA: 12F MTP OM4 Module à boucle en fibre optique / câble
7236030 ZCM2147HXA: 24F MTP OM4 Module à boucle en fibre optique / câble

Emballage

Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.

Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.

L'emballage peut être personnalisé.

Module/câble de bouclage à fibre optique monomode MTP 24 fibres 8

Service OEM/ODM pour vous

Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
Un niveau de qualité différent.

	8F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble à patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	12F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	24F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	8F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	12F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	24F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	8F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	12F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	24F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	8F MPO OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	HELLOSIGNAL® OR OEM

Quantité de commande min:	50PCS
Détails d'emballage:	10 pièces/sac en plastique
Délai de livraison:	Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement:	T/T
Capacité d'approvisionnement:	sans limites
