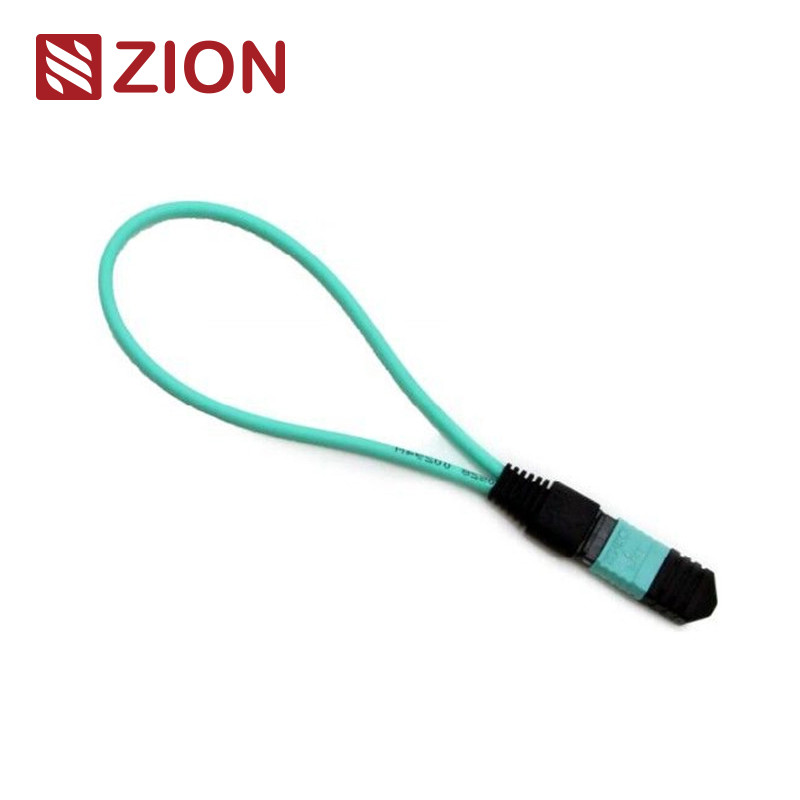

12 fibres MTP OM3 Module / câble à boucle en fibre optique
Informations sur le produit Zion
Le code Zion: ZCM2126HXA1
Définition:Module / câble à boucle en fibre optique 12F MTP OM3
La boucle MTP contient un câble à fibre optique MTP configuré dans un arrangement en boucle, avec les deux extrémités terminées dans un connecteur MTP pour créer un chemin lumineux continu à l'intérieur du même connecteur.Cette configuration permet de tester la capacité de lancement du dispositif et la sensibilité de réceptionEn renvoyant les signaux à la source, le système de communication est en mesure de transmettre des signaux à la source, en particulier dans les communications réseau 40/100G.Il aide à identifier divers phénomènes de réseau et facilite les essais et l'évaluation efficaces de composants ou d'interfaces individuels au sein des réseaux à fibre optique..
Disponible en plusieurs configurations de fibres optiques pouvant accueillir des connecteurs MTP à 8 cœurs, 12 cœurs et 24 cœurs pour répondre à diverses exigences de port de test.Le module 12F MTP Fiber Loopback permet spécifiquement la vérification et les essais d'émetteurs-récepteurs dotés d'interfaces MTP pour les appareils 40GBASE-SR4 QSFP+ ou 100GBASE-SR4.
Les modules MTP Loopback fournissent des signaux en boucle pour tester les fonctions d'émission et de réception, largement utilisés dans les environnements de test, en particulier dans les réseaux optiques parallèles 40G et 100G. Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
Normes industrielles pour les connecteurs
MTP en mode unique
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:
• SM APC: connecteurs verts + démarrage noir (MTP à perte standard)
• SM APC: connecteurs jaunes + démarrage noir (MTP à très faible perte)
MTP Multimode
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:
• OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
• OM3 et OM4 PC: connecteurs Aqua + démarrage noir (MTP standard et super faible perte)
• PC OM3 et OM4: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répondre à la norme CEI IEC-61754-7; conforme à la norme CEI61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
- Le câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G Conforme à la norme IEEE 802.3
Spécifications optiques
| Type de fibre | Mode unique |
| Diamètre de la fibre | 9/125 μm |
| Perte d'insertion | SM ((G657A1) < 1,0 dB |
| Perte de rendement | SM > 50 dB |
| Testez par insertion-tirage | Plus de 600 fois, IL < 0,5 dB |
| Température de fonctionnement | -40°C à +80°C |
Tests en boucle en fibre optique
Un essai en boucle consiste à envoyer un signal d'un appareil de communication et à le renvoyer en boucle vers le même appareil pour vérifier la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux.Pour les essais en boucle en fibre optique, les boucles optiques vérifient la fiabilité opérationnelle des dispositifs en redirigeant le signal émis de l'extrémité émetteur (Tx) vers l'extrémité réceptrice (Rx) du même composant.
Applications
Les tests de boucle de fibre optique sont couramment utilisés pour vérifier les émetteurs-récepteurs en fibre optique.Les tests de ces ports sont essentiels pour la maintenance.Le processus de test achemine le signal laser du port émetteur vers le port récepteur, puis compare les modèles transmis et reçus pour s'assurer qu'ils sont identiques et sans erreur.
- Collocés avec des émetteurs-récepteurs d'interface MPO/MTP 40G ou 100G
- Utilisé pour tester la capacité de transmission et la sensibilité du récepteur des équipements de réseau en fibre optique
Règles de dénomination et informations de confirmation de l'ordre
Polarité (alignement des canaux)
Guide de sélection des émetteurs-récepteurs
Lors de la sélection d'une boucle pour un émetteur-récepteur spécifique, considérez le type de connecteur, le type de polissage et le type de câble.
Ce guide couvre les choix spécifiques de boucle de fibre pour les émetteurs-récepteurs à fibre optique couramment utilisés.et spécifications du type de câble.
Produits en boucle en fibre optique MPO/MTP de Zion Communications
Les modèles MPO/MTP populaires:
7236013 ZCM1111HXA: 8F MPO SM Module de boucle en fibre optique / câble
7236014 ZCM1121HXA: 12F MPO SM Fibre optique module en boucle / câble
7236015 ZCM1141HXA: 24F MPO SM Module de boucle en fibre optique / câble
7236016 ZCM1116HXA: 8F MPO OM3 Module / câble à boucle en fibre optique
7236026 ZCM2126HXA: 12F MTP OM3 Module / câble à boucle en fibre optique
7236027 ZCM2146HXA: 24F MTP OM3 Module / câble à boucle en fibre optique
7236028 ZCM2117HXA: 8F MTP OM4 Module de boucle en fibre optique / câble
7236029 ZCM2127HXA: 12F MTP OM4 Module / câble à boucle en fibre optique
7236030 ZCM2147HXA: 24F MTP OM4 Module / câble à boucle en fibre optique
Emballage
Les câbles à fibres optiques sont emballés dans des emballages faciles à manipuler et bien protégés, étiquetés et marqués par OMC par défaut.La sélection des cartons dépend de la quantité de commandeDes options d'emballage personnalisées sont disponibles.
Services d'OEM/ODM
Les options de personnalisation comprennent:
- Couleur du câble, texte d'impression, matériau de la pochette du câble, couleur du connecteur
- Étiquettes OEM, bagues d'identification, étiquettes de câble, boîtes, marques d'expédition
- Différents niveaux de qualité pour répondre à des exigences spécifiques
