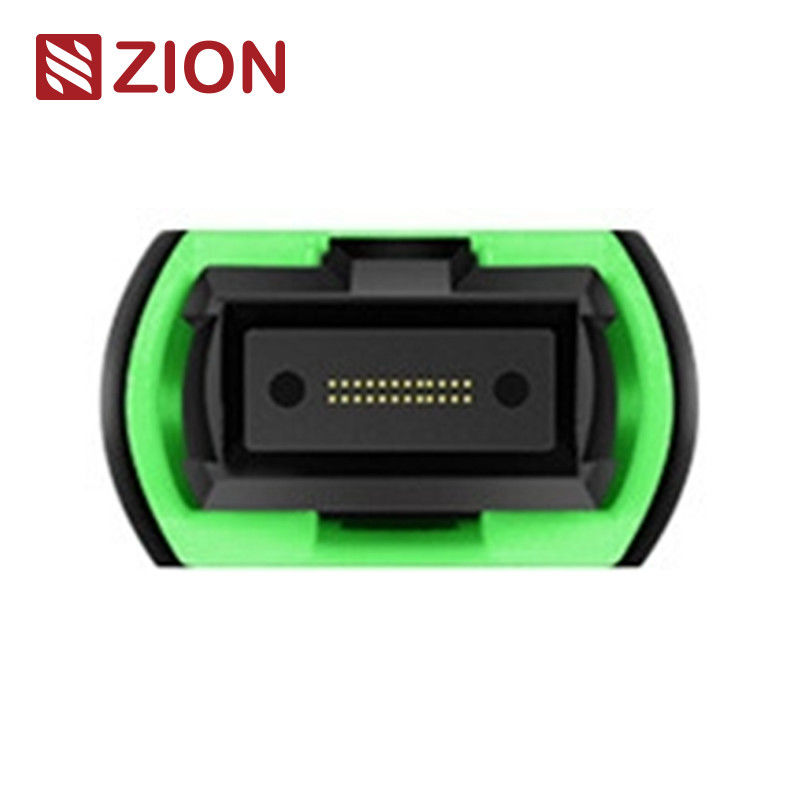

24 fibres MTP OM3 Module / câble à boucle en fibre optique
Le module/câble en boucle en fibre optique 24F MTP OM3 est conçu pour tester et vérifier les équipements de réseau haute vitesse dans les applications 40G et 100G.
Le code et la description de Sion
Le code Zion: ZCM2146HXA1
Description de l'appareil: 24F MTP OM3 Module/câble à boucle en fibre optique
La boucle MTP contient un câble à fibre optique dont les deux extrémités sont terminées dans un connecteur MTP, créant un chemin de signal en boucle à l'intérieur du même connecteur.Cela permet de tester la capacité de lancement du dispositif et la sensibilité de réception, en particulier dans les communications réseau 40/100G.Il aide à localiser divers problèmes potentiels et fournit des tests et une évaluation efficaces de composants ou d'interfaces individuels sur les réseaux à fibre optique..
Disponible dans diverses configurations, y compris les connecteurs MTP à 8 cœurs, 12 cœurs et 24 cœurs avec différentes configurations de fibres pour répondre aux différentes exigences du port de test.
Capacités d'application
- Module 8F MTP Fiber Loopback: vérification et test des émetteurs-récepteurs avec interface MTP - appareils QSFP+ 40GBASE-SR4/CSR4
- Module 12F MTP Fiber Loopback: Vérification et test des émetteurs-récepteurs avec interface MTP - appareils 40GBASE-SR4 QSFP+ ou 100GBASE-SR4
- Module 24F MTP Fiber Loopback: vérification et test des émetteurs-récepteurs avec interface MTP - appareils CXP/CFP 100GBASE-SR10
Les modules MTP Loopback fournissent des signaux en boucle pour tester les fonctions d'émission et de réception, largement utilisés dans les environnements de test, en particulier pour les réseaux optiques parallèles 40G et 100G.Ils relient les positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces des émetteurs-récepteurs MTP et facilitent les tests de perte d'insertion des segments de réseau optique.
Normes industrielles pour les connecteurs
MTP en mode unique
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Détails du boîtier: SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + démarrage noir (MTP à très faible perte)
MTP Multimode
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Détails du logement:
- PC OM1 et OM2: connecteurs beige + démarrage noir (MTP à perte standard)
- OM3 et OM4 PC: connecteurs Aqua + démarreur noir (MTP standard et super faible perte)
- OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP de perte standard)
Normes de conformité
- Répond à la norme CEI CEI-61754-7; CEI-61755
- Telcordia est conforme au GR-1435-CORE
- Le système d'exploitation est conforme à la norme JIS C5982; à la norme TIA-604-5 (FOCIS5)
- Le câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G conformes à l'EEE 802.3
Spécifications optiques
| Type de fibre | Mode unique |
| Diamètre de la fibre | 9/125um |
| Perte d'insertion | SM (G657A1) < 1,0 dB |
| Perte de rendement | SM > 50 dB |
| Testez par insertion-tirage | Plus de 600 fois, IL < 0,5 dB |
| Température de fonctionnement | -40°C à +80°C |
Tests en boucle en fibre optique
Un test en boucle envoie un signal d'un appareil de communication et le renvoie en boucle pour déterminer la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux.Les boucles optiques vérifient la fiabilité opérationnelle des dispositifs en redirigeant le signal émis de l'extrémité de transmission (Tx) vers l'extrémité de réception (Rx) du même composant.
Des applications pratiques
Les tests de boucle de fibre optique sont couramment utilisés pour vérifier les émetteurs-récepteurs en fibre optique.Les tests en boucle fournissent une méthode pratique pour la maintenance des émetteurs-récepteursLe processus de test compare les modèles transmis avec les modèles reçus pour s'assurer qu'ils sont identiques et sans erreur.
- Collocés avec des émetteurs-récepteurs d'interface MPO/MTP 40G ou 100G
- Test de la capacité de transmission et de la sensibilité du récepteur des équipements de réseau en fibre optique
Règles de dénomination et informations de confirmation de l'ordre
Connecteur et canal de fibres
Polarité (alignement des canaux)
Guide de sélection des émetteurs-récepteurs spécifiques
Lors de la sélection d'une boucle pour un émetteur-récepteur, considérez le type de connecteur, le type de polissage et le type de câble.
Produits à base de fibres optiques en boucle MPO/MTP de Zion Communication
Le nombre de personnes concernées par les mesures de prévention et de lutte contre le sida est fixé par le règlement (CE) no 1224/2009.
8F MPO SM Fibre optique en boucle de retour module/câble
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
12F MPO SM module/câble à boucle en fibre optique
Le nombre de personnes concernées par les mesures de prévention et de lutte contre le sida est de 10 à 15 personnes.
24F MPO SM Fibre optique en boucle de retour module / câble
Le nombre de personnes concernées par les mesures de sécurité est fixé à:
8F MPO OM3 Fibre optique module de boucle / câble
Le code de conduite est le code de conduite de l'entreprise.
12F MPO OM3 Fibre optique en boucle de retour module / câble
Les produits de la catégorie 1 doivent être présentés dans le catalogue de produits de la catégorie 1 conformément à l'annexe II.
24F MPO OM3 Fibre optique en boucle de retour module / câble
Le nombre de personnes concernées par les mesures de prévention est fixé par le règlement (CE) no 1224/2009.
8F MPO OM4 Fibre optique en boucle de retour module / câble
Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
12F MPO OM4 Fibre optique module de boucle de retour / câble
Le code de conduite est le code de conduite de l'entreprise.
24F MPO OM4 Fibre optique en boucle de retour module / câble
Emballage
Cet ensemble de câbles à fibre optique est conçu pour une manipulation facile et une protection optimale, étiqueté et marqué par OMC par défaut.
Tailles de carton standard:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La sélection des cartons dépend de la quantité de commande.
Services d'OEM/ODM
Les options de personnalisation comprennent:
- Couleur du câble, texte d'impression, matériau de la pochette du câble
- Options de couleur du connecteur
- Étiquetage OEM, bagues d'identification, étiquettes de câbles
