Câble de module de boucle optique MTP OM4 à 24 fibres pour tests de réseau 40/100G

Le module/câble de bouclage à fibre optique MTP OM4 24F est conçu pour les tests et la vérification des équipements réseau haut débit dans les applications 40G et 100G.

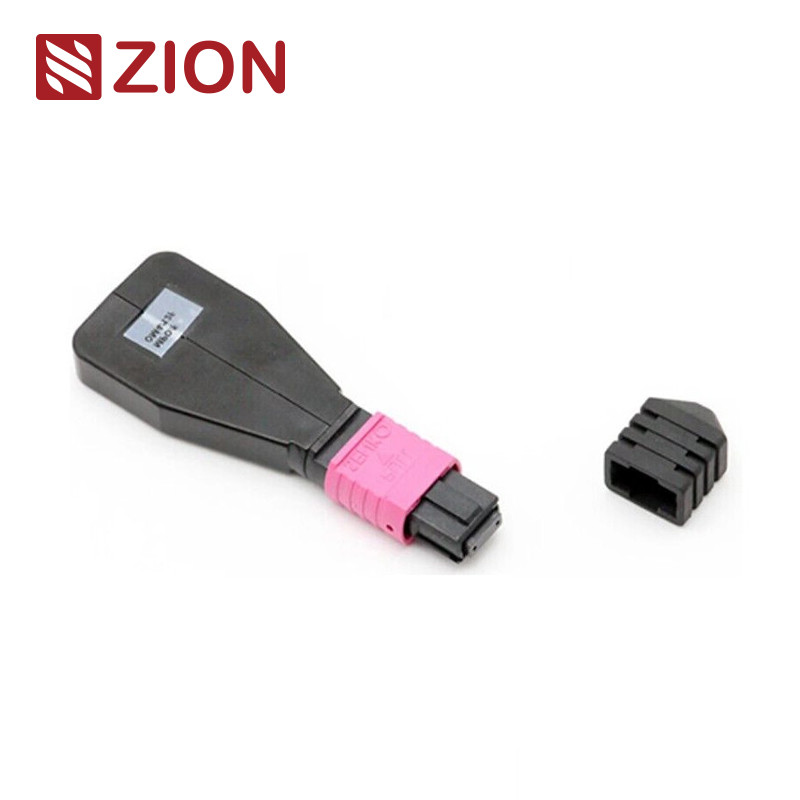

Le bouclage MTP contient un connecteur MTP avec les deux extrémités de la fibre terminées dans le même connecteur, créant ainsi un bouclage complet du trajet de la lumière. Cette configuration permet de tester la capacité de lancement et la sensibilité de réception des appareils, en particulier dans les communications réseau 40/100G. En renvoyant les signaux à la source, il permet d'identifier divers phénomènes réseau et facilite les tests et l'évaluation efficaces des composants et des interfaces des réseaux de fibres.

Disponible en plusieurs configurations de fibres pour répondre aux différentes exigences de test :

Les modules de bouclage MTP fournissent des signaux en boucle pour tester les fonctions d'émission et de réception. Ils sont largement utilisés dans les environnements de test, en particulier dans les réseaux 40G et 100G à optique parallèle. Les bouclages connectent les positions d'émetteur (TX) et de récepteur (RX) des interfaces d'émetteur-récepteur MTP, ce qui facilite et accélère les tests de perte d'insertion (IL) des segments de réseau optique lorsqu'ils sont connectés à des liaisons et des cordons de raccordement MTP.

Référence : EIA/TIA-604-5
Détails du boîtier : SM APC : Connecteurs verts + botte noire (MTP à perte standard)
SM APC : Connecteurs jaunes + botte noire (MTP à très faible perte)

Référence : EIA/TIA-604-5
Détails du boîtier : OM1&OM2 PC : Connecteurs beiges + botte noire (MTP à perte standard)
OM3&OM4 PC : Connecteurs aqua + botte noire (MTP à perte standard et très faible)
OM3&OM4 PC : Connecteurs violet bruyère + botte noire (MTP à perte standard)

• Conforme à la norme CEI IEC-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; conforme à la norme TIA-604-5 (FOCIS5)
• Câblage structuré selon la norme TIA-568-C
• Conforme à la norme 10G Fiber Channel
• Conforme à la norme 40G et 100G IEEE 802.3

Un test de bouclage envoie un signal à partir d'un appareil de communication et le renvoie au même appareil pour vérifier son bon fonctionnement ou dépanner les problèmes de réseau. Les bouclages à fibre optique testent spécifiquement la fiabilité opérationnelle des appareils optiques en acheminant le signal du port d'émission (Tx) vers le port de réception (Rx) du même composant.

Les tests de bouclage à fibre optique sont couramment utilisés pour vérifier les émetteurs-récepteurs à fibre optique. Étant donné que les émetteurs-récepteurs ont des ports séparés pour la réception et la transmission des signaux lumineux, les tests de bouclage constituent la méthode la plus pratique pour la maintenance des émetteurs-récepteurs. Le processus de test compare les motifs transmis aux motifs reçus pour s'assurer qu'ils sont identiques et sans erreur.

Lors de la sélection d'un bouclage pour des émetteurs-récepteurs spécifiques, tenez compte du type de connecteur, du type de polissage et de la compatibilité du type de câble.

La gamme complète de produits comprend :

Ces câbles à fibre optique sont emballés dans un emballage bien protégé, facile à manipuler, étiqueté et marqué par OMC par défaut. Les tailles de carton standard incluent 34 × 22 × 15 cm, 44 × 34 × 24 cm et 54 × 39 × 34 cm, la sélection étant basée sur la quantité. Des options d'emballage personnalisées sont disponibles.

Les options de personnalisation incluent :

Notre gamme complète de produits comprend divers câbles de raccordement en éventail MPO/MTP vers LC et des câbles de harnais droits pour les applications de réseau optique.
