Lieu d'origine: | CHINE |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Quantité de commande min: | 50 pièces |
Détails d'emballage: | 10 pièces/sac en plastique |
Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | sans limites |
Durabilité: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 | Interchangeabilité: | ≤0.2dB |
---|---|---|---|
Résistance à la traction: | >70N | Test d'insertion-extraction: | 500 fois, IL < 0,5 dB |
Température de fonctionnement (℃): | -40 à + 85°C |
Zion Code | Zion Description | |||||||

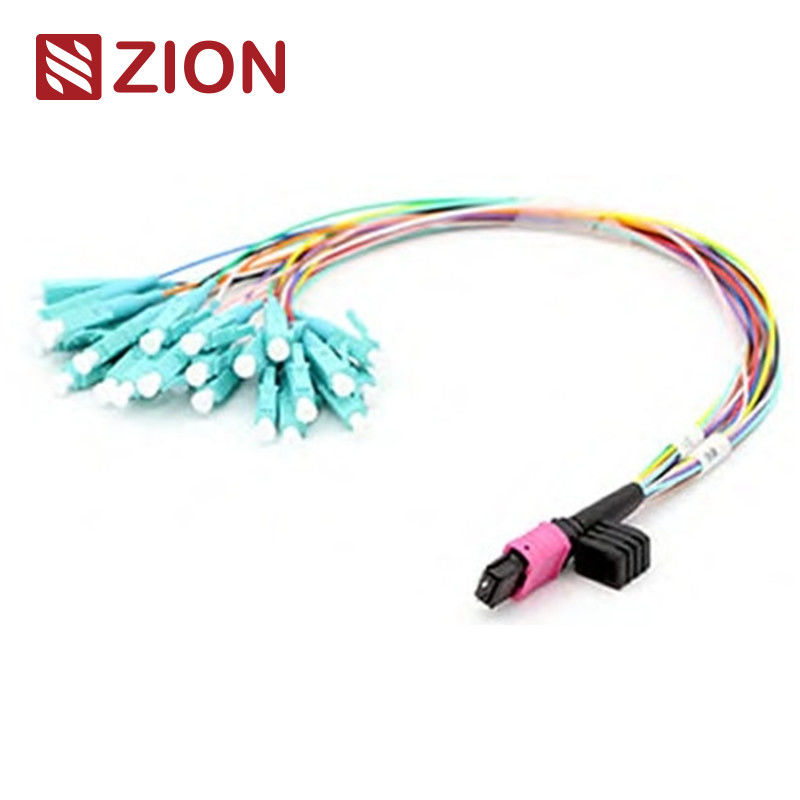

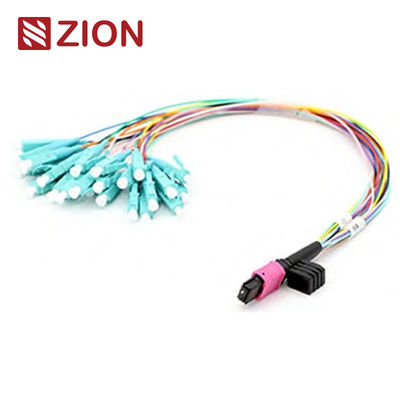

ZCM16157X | 24F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | |||||||
Le connecteur de MPO est un type de connecteur de fibre. MPO (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MPO pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
Des types de connecteur de MPO sont distingués selon les règlements du CEI 61754-7 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||
le câble de la sortance 0.9mm de 24F MPO- LC/SC/FC/ST est conçu pour la solution d'interconnexion de 100GBASE-SR10 CXP/CFP, le 100GBASE-LR4 et le centre de traitement des données à haute densité. Il est optimisé pour la haute densité 10/40/100G applications de centre de traitement des données. Ce 24 câbles de harnais de fibre sont employés pour relier (12) SFP+ dans un panneau d'adaptateur de MPO et le tronc de MPO. |
||||||||
MPO (mâle) - la sortance 0.9mm de LC/SC/FC/ST 30cm que le câble de correction sont conçus pour des cassettes de module de MPO-LC LGX sont terminés avec le connecteur de MPO et de LC/SC/FC/ST sur chaque extrémité. Elle est spécifiquement conçue pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble. |
La norme industrielle des connecteurs :
Connecteur | Référence | Logement des détails | ||||||
MPO unimodal | Le CEI 61754-7 | SM RPA : Botte verte de connectors+black (perte standard MPO) SM RPA : Botte jaune de connectors+black (basse perte superbe MPO) |
||||||
MPO à plusieurs modes de fonctionnement | Le CEI 61754-7 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MPO) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MPO de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MPO) |
le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
la Manche de fibre du 10G conforme | ||||||||
40G et 100G IEEE 802,3 |
La norme industrielle d'autres connecteurs :
Sc de : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973 | ||||||||
LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973. | ||||||||
FC : L'EIE /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 et JIS C5973 | ||||||||
St de : TIA/EIA, FOCIS2, GR-326. IEC61754-2 et JIS C5973 etc. | ||||||||
E2000 : IEC61754-15 |
Disponible pour
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Caractéristiques optiques :
Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
perte de nsertion (MPO) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perte de retour (MPO) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
Longévité | <0> | |||||||
Interchangeabilité | ≤0.2dB | |||||||
Résistance à la traction | >70N | |||||||
essai d'Insertion-traction | 500times, IL <0.5dB | |||||||
Température de fonctionnement (℃) | ·- 40 à + 85°C |
Caractéristiques :
basse perte par insertion de , perte de rendement élevé | ||||||||
la TA de a basé le connecteur de Multi-fibre, 8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
solution économique de pour le masse-arrêt de la fibre | ||||||||
le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
bon dans la répétabilité et l'échangeabilité |
Application :
Tous les connecteurs du MPO d'OMC sont de Senko/Nissin/Sumitomo. MPO- le câble de la sortance 0.9mm de LC/SC/FC/ST est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
la fibre optique au bâtiment | ||||||||
l'application interne de connecteur dans l'équipement de fibre. |
Câble chaud de la sortance 0.9mm du MPO- LC de Zion Communication
Zion Code | Zion Description | |||||||
7236031 | ZCM16117X | 8F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
7236032 | ZCM16127X | 12F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
7236033 | ZCM16157X | 24F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
7236034 | ZCM26117X | 8F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
7236035 | ZCM26127X | 12F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
7236036 | ZCM26157X | 24F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC |
Nommer l'information de confirmation de Rules&Order :
Connecteur | La Manche de fibre |
Les détails du matériel
Emballage
La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
3. Niveau de qualité différent. |
