Le code et la description de Sion
Le code de Sion: ZCM16117X

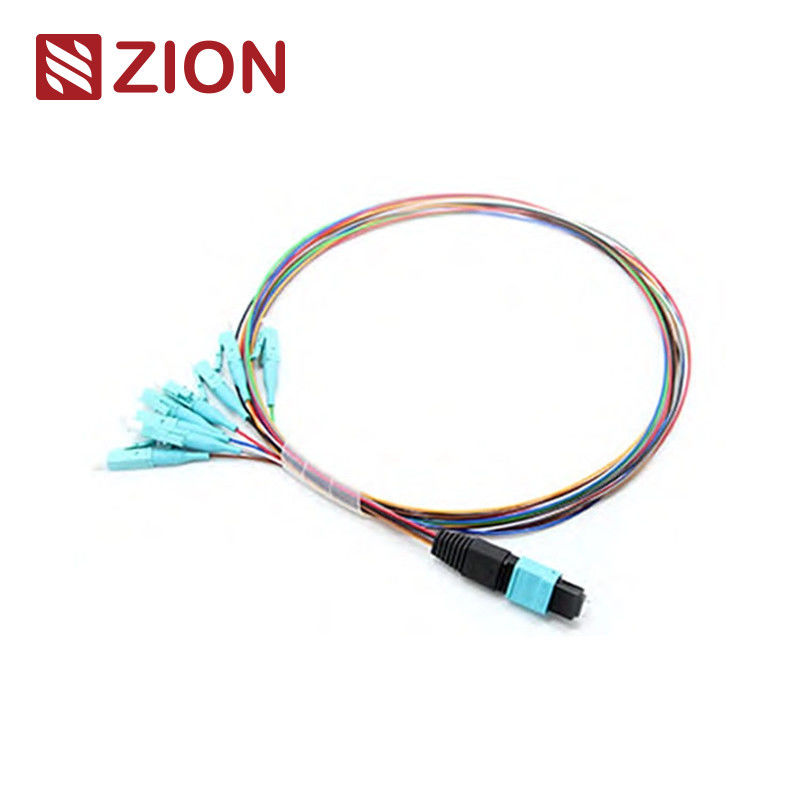

Description de Sion: 8F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch
Le connecteur MTP est un type de connecteur à fibre.Le système de préconnexion par fibre à haute densité MTP est actuellement principalement utilisé dans les environnements de haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MTP sont distingués selon la réglementation IEC 61754-7: numéros de cœur (numéro de matrice), tête mâle (masculin, femelle), polarité (PC ou APC).
Les câbles SM 8F MTP- LC/SC/FC/ST Fanout de 0,9 mm sont optimisés pour les connexions optiques directes 40G QSFP+ PLR4 à 10G SFP+ LR et les applications de centres de données à haute densité.Les câbles de 9 mm sont optimisés pour 40G QSFP+ SR4 à 10G SFP+ SR, les optiques 100G QSFP SR4 à 25G SFP-25G-SR-S pour la connexion directe et les applications de centres de données à haute densité.
Ce câble à harnais à 8 fibres est utilisé pour une connexion directe entre les ports QSFP+ et (4) SFP+ sans panneaux de patch ou troncs intermédiaires entre eux.
Les câbles de patch MTP (masculin) - LC/SC/FC/ST Fan-out de 0,9 mm de 30 cm sont conçus pour les modules MTP-LC. Les cassettes LGX sont terminées avec un connecteur MTP et LC/SC/FC/ST à chaque extrémité.Il est spécialement conçu pour le patchage de fibres à haute densité dans les centres de données qui ont besoin d'économiser de l'espace et de réduire les problèmes de gestion des câbles.
Connecteurs Standard industriel
MTP en mode uniqueNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP en mode uniqueDétails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
MTP MultimodeNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP MultimodeDétails du logement:OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Autres connecteurs ◄ Norme industrielle
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973 Les données sont fournies par les autorités compétentes.
-
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973 etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
-
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Disponible pour
- Le nombre total d'émissions de dioxyde de carbone est estimé à 0,9%.
- Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- L'équipement doit être équipé d'un système de contrôle de la qualité.
- L'équipement est équipé d'un système d'aéroglisseur.
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- L'équipement est équipé d'un système d'aéroglisseurs.
Spécifications optiques
Perte d'insertion (PMI) (CEI 61300-3-34)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte d'insertion ((MTP)) ((CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB
Législation relative à l'évaluation des risquesLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)
Législation relative à l'évaluation des risquesMultimode (PC)Polissage plat):≥ 25 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB
Durabilité:Variation typique < 0,3 dB (200 accouplements)
Interchangeabilité : ≤ 0,2 dB
Test d'insertion et de traction: 500 fois, IL> >0.5 dB
Résistance à la traction:> 70N
Temps de prise en charge:> 600
Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Les avantages du câble MPO/MTP Patch/trunk incluent généralement:
- Les câbles de patch sont pré-terminés, testés et emballés en usine avec les rapports d'essai.
- Diminution du volume du câble MPO/MTP Les câbles à patch/cables à tronc ont des diamètres très petits, ce qui réduit le volume du câble et améliore les conditions de climatisation dans les centres de données
- Économiser du temps Grâce à la conception spéciale de plug and play, les câbles MPO/MTP Patch peuvent être incorporés et branchés immédiatement.
Application du projet
Tous les connecteurs MTP d'OMC sont de Senko/Nissin/Sumitomo. Le câble MTP-LC/SC/FC/ST Fanout de 0,9 mm est une sorte d'assemblage de câbles haute densité qui est généralement utilisé dans trois domaines.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
