| Lieu d'origine: | CHINE |
|---|---|
| Nom de marque: | HELLOSIGNAL® OR OEM |
| Quantité de commande min: | 50 pièces |
| Détails d'emballage: | 10 pièces/sac en plastique |
| Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | sans limites |
| Durabilité: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 | Interchangeabilité: | ≤0.2dB |
|---|---|---|---|
| Résistance à la traction: | >70N | Test d'insertion-extraction: | Au-dessus de 600 fois, IL < 0,5 dB |
| Température de fonctionnement (℃）: | -40 à + 85°C | ||
| Surligner: | 24 fibres Mpo vers câble fibre Lc,ventilateur 0 |
||
12F MPO (MTP) - corde de correction de fibre de MPO (MTP) est conçu pour 40G QSFP+ SR4
40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité
| Zion Code | Zion Description | |||||||

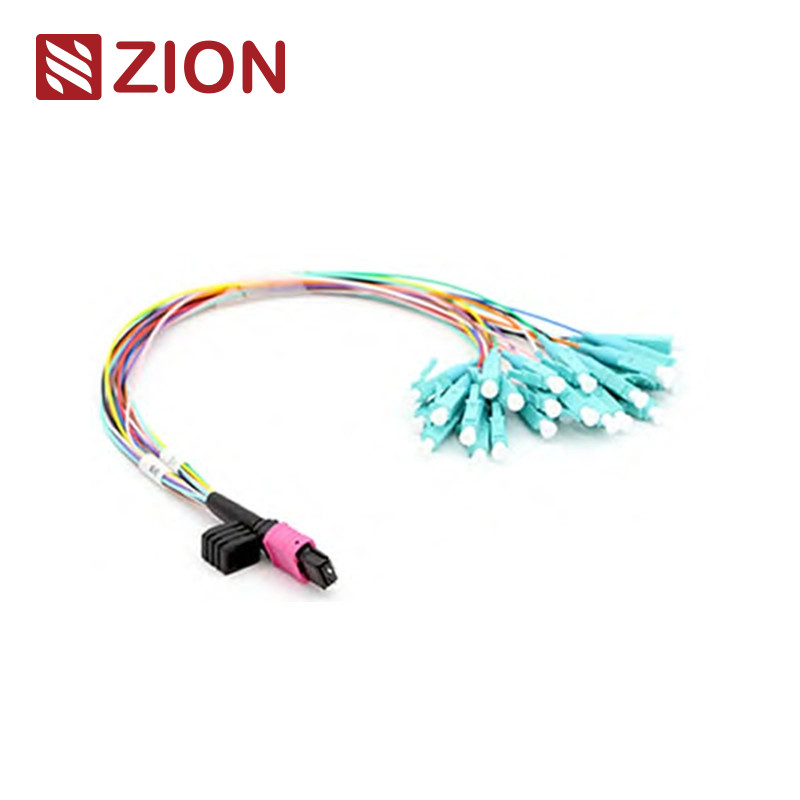

| ZCM26157X | 24F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | |||||||
| Le connecteur de MTP est un type de connecteur de fibre. MTP (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MTP pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
| Des types de connecteur de MTP sont distingués selon les règlements du CEI 61754-7 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||
| le câble de la sortance 0.9mm de 24F MTP- LC/SC/FC/ST est conçu pour la solution d'interconnexion de 100GBASE-SR10 CXP/CFP, le 100GBASE-LR4 et le centre de traitement des données à haute densité. Il est optimisé pour la haute densité 10/40/100G applications de centre de traitement des données. Ce 24 câbles de harnais de fibre sont employés pour relier (12) SFP+ dans un panneau d'adaptateur de MTP et le tronc de MTP. |
||||||||
| MTP (mâle) - la sortance 0.9mm de LC/SC/FC/ST 30cm que le câble de correction sont conçus pour des cassettes de module de MTP-LC LGX sont terminés avec le connecteur de MTP et de LC/SC/FC/ST sur chaque extrémité. Elle est spécifiquement conçue pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble. | ||||||||
La norme industrielle des connecteurs :
| Connecteur | Référence | Logement des détails | ||||||
| MTP unimodal | EIA/TIA-604-5 | SM RPA : Botte verte de connectors+black (perte standard MTP) SM RPA : Botte jaune de connectors+black (basse perte superbe MTP) |
||||||
| MTP à plusieurs modes de fonctionnement | EIA/TIA-604-5 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MTP) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MTP de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MTP) |
||||||
| le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
| la Manche de fibre du 10G conforme | ||||||||
| 40G et 100G IEEE 802,3 |
La norme industrielle d'autres connecteurs :
| Sc de : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973 | ||||||||
| LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973. | ||||||||
| FC : L'EIE /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 et JIS C5973 | ||||||||
| St de : TIA/EIA, FOCIS2, GR-326. IEC61754-2 et JIS C5973 etc. | ||||||||
| E2000 : IEC61754-15 |
Disponible pour
| G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Caractéristiques optiques :
| Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
| perte de nsertion (MTP) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
| Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perte de retour (MTP) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
| Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
| Longévité | <0> | |||||||
| Interchangeabilité | ≤0.2dB | |||||||
| Résistance à la traction | >70N | |||||||
| essai d'Insertion-traction | Au-dessus de 600 fois, l'IL <le0.5dB | |||||||
| Température de fonctionnement (℃) | ·- 40 à + 85°C | |||||||
Caractéristiques :
| basse perte par insertion de , perte de rendement élevé | ||||||||
| la TA de a basé le connecteur de Multi-fibre, 8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
| solution économique de pour le masse-arrêt de la fibre | ||||||||
| le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
| le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
| logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
| bon dans la répétabilité et l'échangeabilité |
Application :
| Tous les connecteurs du MTP d'OMC sont de Senko/Nissin/Sumitomo. MTP- le câble de la sortance 0.9mm de LC/SC/FC/ST est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
| l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
| la fibre optique au bâtiment | ||||||||
| l'application interne de connecteur dans l'équipement de fibre. |
Câble chaud de la sortance 0.9mm du MPO- LC de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236031 | ZCM16117X | 8F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
| 7236032 | ZCM16127X | 12F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
| 7236033 | ZCM16157X | 24F MPO (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
| 7236034 | ZCM26117X | 8F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
| 7236035 | ZCM26127X | 12F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
| 7236036 | ZCM26157X | 24F MTP (mâle) - câble de correction de la sortance 0.9mm 30-35cm de LC | ||||||
Nommer l'information de confirmation de Rules&Order :
| Connecteur | La Manche de fibre | |||||||
Les détails du matériel
Emballage
| La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
| 1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
| 2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
| 3. Niveau de qualité différent. |
