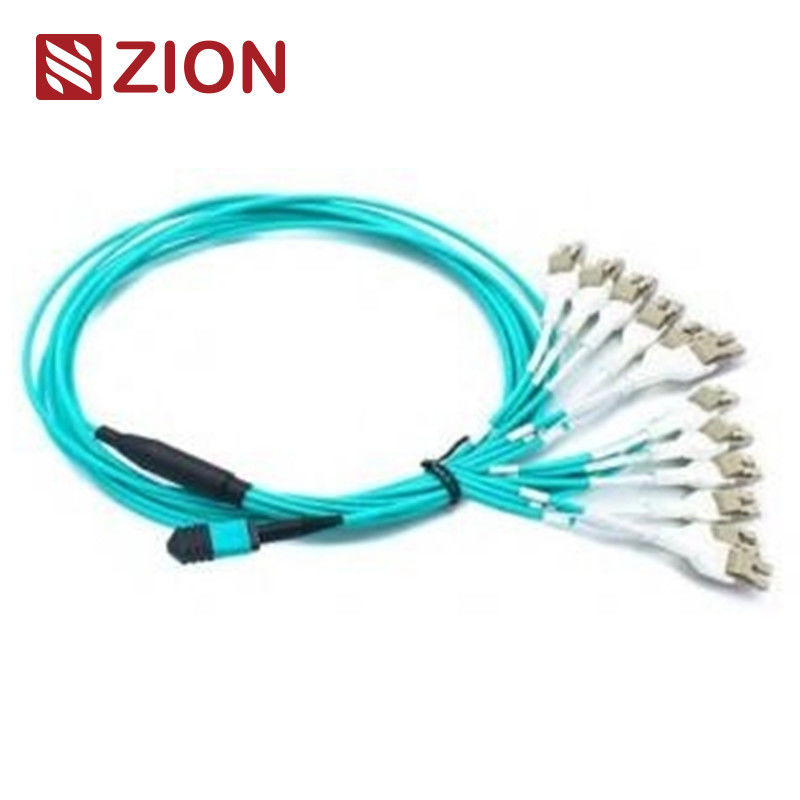

24F MPO OM3 MPO-LC à fibre optique 2,0 mm câbles à harnais droit
Le code et la description de Sion
Le code Zion:Le numéro de série ZCM11A57HAAX
Description du projet:24F MPO OM3 MPO-LC à fibre optique 2,0 mm câbles à harnais droit
Le connecteur MPO est un type de connecteur à fibre.Le système de pré-connexion par fibre MPO à haute densité est actuellement principalement utilisé dans les environnements à haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MPO sont distingués selon la réglementation IEC 61754-7: nombre de noyaux (numéro de matrice), tête mâle (homme, femme), polarité (PC ou APC).
Les câbles à harnais droit sont terminés par un connecteur MPO et un connecteur LC/SC/FC/ST aux deux extrémités.
Les câbles de sortie de 24 pièces ((12 pièces pour LC uniboot; 24 LC Simplex) sont optimisés pour les connexions optiques directes 40G QSFP+ PLR4 à 10G SFP+ LR et les applications de centres de données à haute densité. ont la même longueur.Il est spécialement conçu pour le patchage de fibres à haute densité dans les centres de données qui ont besoin d'économiser de l'espace et de réduire les problèmes de gestion des câbles.
24F MPO- LC/SC/FC/ST câbles à harnais droit conçus pour une solution d'interconnexion 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 et un centre de données à haute densité.Il est optimisé pour les applications de centres de données haute densité 10/40/100GCe câble à 24 fibres est utilisé pour connecter (12) le SFP+ à un panneau d'adaptateur MPO et au tronc MPO.
Connecteurs Normes industrielles
MPO mode uniqueNom de l'établissement:Pour les appareils électroniques
MPO mode uniqueDétails du logement:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à très faible perte)
MPO MultimodeNom de l'établissement:Pour les appareils électroniques
MPO MultimodeDétails du logement:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Autres connecteurs ◄ Norme industrielle
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973 Les données sont fournies par les autorités compétentes.
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973 etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
- Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Disponible pour
- G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Spécifications optiques
- Perte d'insertion (MPO) (CEI 61300-3-34) Mode unique (poli à 8 degrés selon l'APC):Perte standard:Perte très faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)
- Perte d'insertion (MPO) (CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:Perte très faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)
- Perte d'insertion (LC/SC/FC/ST) ((CEI 61300-3-6) Mode unique (APC polissé à 8 degrés):≤ 0,3 dB
- Pour les appareils de traitement des déchets, les caractéristiques suivantes doivent être indiquées:≤ 0,3 dB
- DurabilitéLe mode unique (APC)Polie à 8 degrés):Variation typique < 0,3 dB (200 accouplements)
- Résistance à la tractionLe mode unique (APC)Polie à 8 degrés):> 70N
- Température de fonctionnementLe mode unique (APC)Polie à 8 degrés):-40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Les avantages du câble MTP/MPO Patch/trunk incluent généralement:
- Les câbles MTP/MPO sont pré-terminés, testés et emballés en usine avec les rapports d'essais.
- Diminution du volume des câbles MTP/MPO Les câbles à patch/cables à tronc ont des diamètres très petits, ce qui réduit le volume des câbles et améliore les conditions de climatisation dans les centres de données
- Économiser du temps Grâce à la conception spéciale de plug and play, les câbles MTP/MPO Patch peuvent être incorporés et branchés immédiatement.
Application du projet
24F MPO- LC/SC/FC/ST câbles à harnais droit conçus pour une solution d'interconnexion 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 et un centre de données à haute densité.Il est optimisé pour les applications de centres de données haute densité 10/40/100G.Ce câble à harnais en 24 fibres est utilisé pour connecter (12) le SFP+ à un panneau d'adaptateur MPO et au tronc MPO.
Tous les connecteurs MPO d'OMC sont de Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Règles de dénomination et informations de confirmation de commande:
Les câbles à harnais droit MPO-LC de Zion Communication
- 7236037 ZCM11A12HIAX::8F MPO SM MPO-LC à fibre optique de 2,0 mm câbles à harnais droit
- 7236038 ZCM11A22HIAX: 12F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236039 ZCM11A52HIAX: 24F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236041 ZCM11A27HAAX: 12F MPO OM3 MPO-LC à fibre optique 2.0 mm câbles à harnais droit
- 7236042 ZCM11A57HAAX: 24F MPO OM3 MPO-LC à fibre optique 2,0 mm câbles à harnais droit
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236045 ZCM11A58HMAX: 24F MPO OM4 à fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236046 ZCM21A12HIAX: 8F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236047 ZCM21A22HIAX: 12F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236048 ZCM21A52HIAX: 24F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
- 7236053 ZCM21A28HMAX: 12F MTP OM4 à fibre optique MPO-LC 2.0 mm câbles à harnais droit
- 7236054 ZCM21A58HMAX: 24F MTP OM4 MPO-LC à fibre optique 2,0 mm câbles à harnais droit
Chaîne de fibre de connecteur
Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO
Le type de structure MPO est le type de structure MPO ¢24 x LC Simplex
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Le système de détection des émissions de CO2 doit être équipé d'un système de détection des émissions de CO2 et d'un système de détection des émissions de CO2.
Détails du matériel
Emballage
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
Service OEM/ODM pour vous
- Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
- Un niveau de qualité différent.
