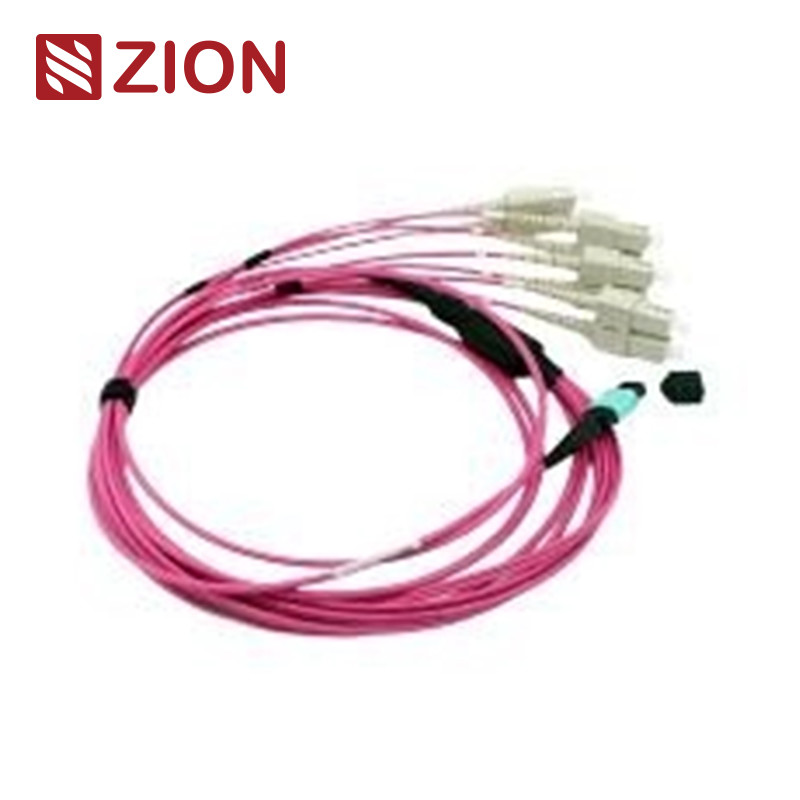

8 Fibres MPO à LC OM4 Fibre Optique MPO-LC 2.0mm Câbles de harnais droits

Connecteurs Norme industrielle

MPO mode uniqueNom de l'établissement:Pour les appareils électroniques

MPO mode uniqueDétails du logement:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à très faible perte)

MPO MultimodeNom de l'établissement:Pour les appareils électroniques

MPO MultimodeDétails du logement:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)

• Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
• Compatible avec le canal de fibre 10G
• 40G et 100G IEEE 802.3

Autres connecteurs ◄ Norme industrielle

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973 Les données sont fournies par les autorités compétentes.
• ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973 etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
• Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Disponible pour

• G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Spécifications optiques

Perte d'insertion (MPO)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)

Perte d'insertion (MPO)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)

Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB

Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB

Résultats de l'analyse de rentabilitéLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)

Résultats de l'analyse de rentabilitéMultimode (PC)Polissage plat):≥ 25 dB

L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB

L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB

Durabilité:Variation typique < 0,3 dB (200 accouplements)

Interchangeabilité : ≤ 0,2 dB

Test d'insertion et de traction: 500 fois, IL> >0.5 dB

Résistance à la traction:> 70N

Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C

Caractéristiques

• Faible perte d'insertion, perte de rendement élevée
• Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
• Solution économique pour l'élimination en masse des fibres
• Conçus pour les applications SM et MM à faible perte et à perte standard
• Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
• Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
• Bonne répétabilité et échangeabilité

Les avantages du câble MTP/MPO Patch/trunk incluent généralement:

• Les câbles MTP/MPO sont pré-terminés, testés et emballés en usine avec les rapports d'essais.
• Diminution du volume des câbles  MTP/MPO Les câbles à patch/cables à tronc ont des diamètres très petits, ce qui réduit le volume des câbles et améliore les conditions de climatisation dans les centres de données
• Économiser du temps  Grâce à la conception spéciale de plug and play, les câbles MTP/MPO Patch peuvent être incorporés et branchés immédiatement.

Application du projet

Les câbles à harnais droit SM 8F MPO-LC/SC/FC/ST sont optimisés pour les connexions optiques directes 40G QSFP+ PLR4 à 10G SFP+ LR et les applications de centres de données à haute densité.
Ce câble à harnais en 8 fibres est utilisé pour une connexion directe entre les ports QSFP+ et (4) SFP+ sans panneaux de patch ou troncs intermédiaires entre
Tous les connecteurs MPO d'OMC sont de Senko/Nissin/Sumitomo.

• L'application de centre de données avec un environnement à haute densité
• La fibre optique vers le bâtiment
• L'application des connecteurs internes dans les équipements en fibre.

Règles de dénomination et informations de confirmation de commande:

Les câbles à harnais droit MPO-LC de Zion Communication

• 7236037 Le numéro d'immatriculation du véhicule est le numéro de série. 8FX: MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236038 ZCM11A22HIAX: 12F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236039 ZCM11A52HIAX: 24F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236041 ZCM11A27HAAX: 12F MPO OM3 MPO-LC à fibre optique 2.0 mm câbles à harnais droit
• 7236042 ZCM11A57HAAX: 24F MPO OM3 MPO-LC à fibre optique 2,0 mm câbles à harnais droit
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236045 ZCM11A58HMAX: 24F MPO OM4 à fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236046 ZCM21A12HIAX: 8F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236047 ZCM21A22HIAX: 12F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236048 ZCM21A52HIAX: 24F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit
• 7236053 ZCM21A28HMAX: 12F MTP OM4 à fibre optique MPO-LC 2.0 mm câbles à harnais droit
• 7236054 ZCM21A58HMAX: 24F MTP OM4 MPO-LC à fibre optique 2,0 mm câbles à harnais droit

Chaîne de fibre de connecteur

Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO

Le type de structure simple MPO ¢8 x LC

Le modèle de type 2 doit être conforme à l'annexe I du présent règlement.

Le système de commande de l'équipement doit être équipé d'un système de commande de l'équipement de commande.

Détails du matériel

Emballage

Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.

Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.

L'emballage peut être personnalisé.

Service OEM/ODM pour vous

• Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
• Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
• Un niveau de qualité différent.

	8F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble à patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	12F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	24F MPO ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	8F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	12F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	24F MTP ((masculin) -LC Fan-out 0,9 mm 30-35 cm câble de patch	Réseaux optiques,Le débit de l'air doit être supérieur ou égal à 0,9 mm,MTP/MPO,Composants optiques
	8F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	12F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	24F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
	8F MPO OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit	Réseaux optiques,Les câbles à harnais droit MPO-MTP-LC 2.0 mm,MTP/MPO,Composants optiques
