Le code et la description de Sion
Le code de SionLe numéro de série: ZCM21A12HIAX

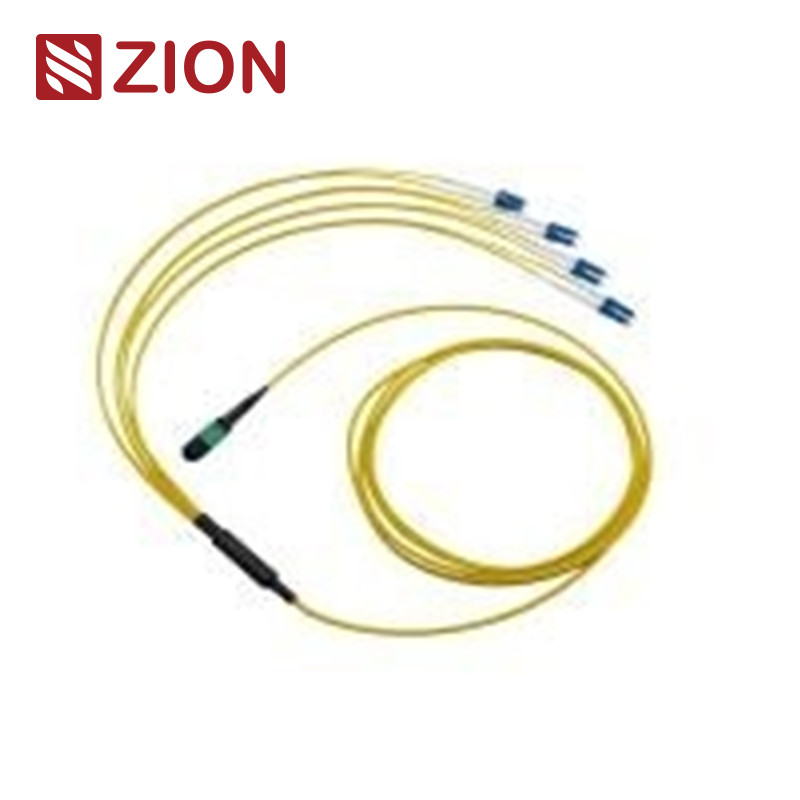

Description de Sion: 8F MTP SM fibre optique MTP-LC câbles à harnais droit de 2,0 mm
Le connecteur MTP est un type de connecteur à fibre.Le système de préconnexion par fibre à haute densité MTP est actuellement principalement utilisé dans les environnements de haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MTP sont distingués selon les règlements EIA/TIA-604-5: numéros de base (numéro de matrice), tête mâle (mais, femelle), polarité (PC ou APC).
8 cœurs MTP à Duplex (( 4xLC uniboot);Simplex ( 4xLC) ensembles de câbles à harnais droit.
Les câbles à harnais droit sont terminés par un connecteur MTP et un connecteur LC/SC/FC/ST aux deux extrémités.Les câbles de sortie simplex (4xLC) sont optimisés pour les connexions optiques directes 40G QSFP+ PLR4 à 10G SFP+ LR et les applications de centres de données à haute densitéIl est spécialement conçu pour le patchage de fibres à haute densité dans les centres de données qui ont besoin d'économiser de l'espace et de réduire les problèmes de gestion des câbles.
Les câbles à harnais droit SM 8F MTP- LC/SC/FC/ST sont optimisés pour la connexion directe optique 40G QSFP+ PLR4 à 10G SFP+ LR et les applications de centres de données à haute densité.Ce câble à harnais en 8 fibres est utilisé pour une connexion directe entre les ports QSFP+ et (4) SFP+ sans panneaux de patch ou troncs intermédiaires entre.
Connecteurs Standard industriel
MPO mode uniqueNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MPO mode uniqueDétails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
MPO MultimodeNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MPO MultimodeDétails du logement:OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Autres connecteurs ◄ Norme industrielle
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973 Les données sont fournies par les autorités compétentes.
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973 etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
- Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Disponible pour
- Le nombre total d'émissions de dioxyde de carbone est estimé à 0,9%.
- Les données sont fournies par les autorités compétentes de l'État membre dans lequel elles sont situées.
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 Les données sont fournies par les fournisseurs et les fournisseurs.
- L'équipement doit être équipé d'un système de contrôle de la qualité.
- L'équipement est équipé d'un système d'aéroglisseur.
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- L'équipement est équipé d'un système d'aéroglisseurs.
Spécifications optiques
Perte d'insertion (MPO) ((CEI 61300-3-34)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte d'insertion (MPO) (CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB
Résultats de l'analyse de rentabilitéLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)
Résultats de l'analyse de rentabilitéMultimode (PC)Polissage plat):≥ 25 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB
Durabilité:Variation typique < 0,3 dB (200 accouplements)
Interchangeabilité : ≤ 0,2 dB
Test d'insertion et de traction: 500 fois, IL> >0.5 dB
Résistance à la traction:> 70N
Temps de prise en charge:> 600
Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Application du projet
12F MPO- LC/SC/FC/ST câbles à harnais droit conçus pour 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et centre de données à haute densité. Il est optimisé pour les applications de centre de données à haute densité 10/40/100G.
Tous les connecteurs MPO d'OMC sont de Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
