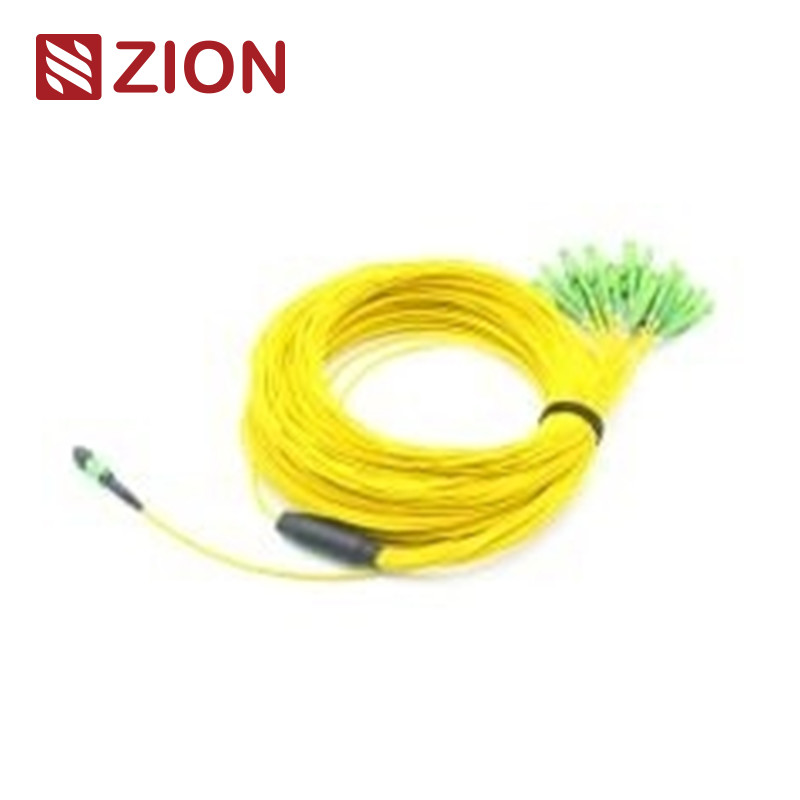

24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité

24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
24 Fibers Single mode MTP-LC 2.0mm Straight Fiber Optic Harness Cable for High-Density Data Centers
Informations de base
Lieu d'origine: Chine
Nom de marque: HELLOSIGNAL® OR OEM
Quantité de commande min: 50 pièces
Détails d'emballage: 10 pièces/sac en plastique
Délai de livraison: Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Durabilité: WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 Interchangeabilité: ≤0,2dB
Testez par insertion-tirage: Au-dessus de 600 fois, IL < 0,5 dB Résistance à la traction: >70N
Température de fonctionnement (°C): -40 à + 85°C
Mettre en évidence:

Câble de harnais MTP-LC à 24 fibres

,

Câble de faisceau de fibres optiques monomode

,

Câble MTP-LC droit de 2

Description de produit

Câble fibre optique monomode MTP vers LC 24 fibres
Câbles de harnais droits MTP-LC 2,0 mm haute densité conçus pour les applications de centres de données
24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 0
Identification du produit
Code Zion : ZCM21A52HIAX
Description : Câbles de harnais droits 24F MTP SM fibre optique MTP-LC 2,0 mm
Aperçu du produit
Le connecteur MTP est un connecteur multifibre enfichable conçu pour les environnements à haute densité. Ce câble de harnais à 24 fibres est doté de connexions MTP vers LC et est optimisé pour la connexion directe d'optiques 40G QSFP+ PLR4 vers 10G SFP+ LR dans les applications de centres de données.
Les connecteurs MTP sont normalisés selon les réglementations EIA/TIA-604-5, avec des distinctions basées sur le nombre de cœurs, le genre (mâle/femelle) et la polarité (PC ou APC).
Normes industrielles
MPO monomode
Référence : EIA/TIA-604-5
Détails du boîtier :
SM APC : Connecteurs verts + botte noire (MTP à perte standard)
SM APC : Connecteurs jaunes + botte noire (MTP à très faible perte)
MPO multimode
Référence : EIA/TIA-604-5
Détails du boîtier :
OM1 et OM2 PC : Connecteurs beiges + botte noire (MTP à perte standard)
OM3 et OM4 PC : Connecteurs aqua + botte noire (MTP à perte standard et très faible)
OM3 et OM4 PC : Connecteurs violet bruyère + botte noire (MTP à perte standard)
  • Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5 (FOCIS5)
  • Câblage structuré selon TIA-568-C
  • Conforme à la norme 10G Fiber Channel
  • Conforme à la norme 40G et 100G IEEE 802.3
Autres normes de connecteurs
  • SC : TIA/EIA, FOCIS3, GR-326.NTT-SC CEI 61754-4 et JIS C5973
  • LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, CEI 61754-20 et JIS C5973
  • FC : EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. CEI 61754-13 et JIS C5973
  • ST : TIA/EIA, FOCIS2, GR-326. CEI 61754-2 et JIS C5973
  • E2000 : CEI 61754-15
Types de fibres disponibles
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Spécifications optiques
Paramètre Monomode (APC) Multimode (PC)
Perte d'insertion (MPO) Standard : ≤0,75 dB (max), ≤0,50 dB (typ)
Très faible : ≤0,35 dB (max), ≤0,20 dB (typ)		 Standard : ≤0,6 dB (max), ≤0,50 dB (typ)
Très faible : ≤0,35 dB (max), ≤0,20 dB (typ)
Perte d'insertion (LC/SC/FC/ST) ≤0,3 dB ≤0,3 dB
Perte de retour (MPO) ≥60 dB ≥25 dB
Perte de retour (LC/SC/FC/ST) APC≥60 dB ; UPC≥50 dB ≥35 dB
Durabilité <0,3 dB de changement typique (200 accouplements)
Interopérabilité ≤0,2 dB
Test d'insertion-extraction 500 fois, IL＜0,5 dB
Résistance à la traction >70 N
Nombre de branchements >600
Température de fonctionnement -40 °C à +85 °C
Principales caractéristiques
  • Faible perte d'insertion, perte de retour élevée
  • Connecteur multifibre basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
  • Solution économique pour la terminaison de masse de fibres
  • Conçu pour les applications SM et MM à faible perte et à perte standard
  • Options de câble rond renforcé, de câble ovale et de ruban nu
  • Boîtiers à code couleur pour une identification facile
  • Excellente répétabilité et interchangeabilité
Avantages du produit
  • Haute qualité : Pré-terminé en usine, testé et emballé avec des rapports de test
  • Gain de place : Les petits diamètres réduisent le volume des câbles et améliorent la climatisation
  • Gain de temps : La conception prête à l'emploi réduit le temps d'installation
Applications
Conçu pour la solution d'interconnexion 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 et les centres de données haute densité. Optimisé pour les applications de centres de données haute densité 10/40/100G.
  • Environnements de centres de données haute densité
  • Applications de fibre vers le bâtiment
  • Connexions internes dans les équipements à fibre optique
Diagrammes techniques
24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 1 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 2 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 3
Produits connexes
Zion Communication propose une gamme complète de câbles de harnais droits MTP-LC, notamment :
  • 7236037 ZCM11A12HIA8F MPO SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236038 ZCM11A22HIA : 12F MPO SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236039 ZCM11A52HIA : 24F MPO SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236040 ZCM11A17HAA : 8F MPO OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236041 ZCM11A27HAAX : 12F MPO OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236042 ZCM11A57HAA : 24F MPO OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236043 ZCM11A18HMA : 8F MPO OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236044 ZCM11A28HMA : 12F MPO OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236045 ZCM11A58HMA : 24F MPO OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236046 ZCM21A12HIA : 8F MTP SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236047 ZCM21A22HIA : 12F MTP SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236048 ZCM21A52HIA : 24F MTP SM fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236049 ZCM21A17HAA : 8F MTP OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236050 ZCM21A27HAA : 12F MTP OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236051 ZCM21A57HAA : 24F MTP OM3 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236052 ZCM21A18HMA : 8F MTP OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236053 ZCM21A28HMAX : 12F MTP OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
  • 7236054 ZCM21A58HMA : 24F MTP OM4 fibre optique MPO-LC 2,0 mm câbles de harnais droits
Méthodes de connexion et polarité
24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 4
Trois méthodes de connexion pour la polarité MPO/MTP
24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 5 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 6 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 7 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 8 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 9 24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 10
Emballage et personnalisation
Tailles de carton standard : 34 × 22 × 15 cm ; 44 × 34 × 24 cm ; 54 × 39 × 34 cm. La sélection du carton dépend de la quantité commandée.
24 fibres MTP-LC à mode unique, câble à harnais à fibre optique droite de 2,0 mm pour les centres de données à haute densité 11
Services OEM/ODM disponibles
  • Couleurs de câble personnalisées, impression et matériaux de gaine
  • Étiquetage OEM, bagues d'identification et étiquettes de câble
  • Emballage personnalisé et marques d'expédition
  • Différents niveaux de qualité disponibles
