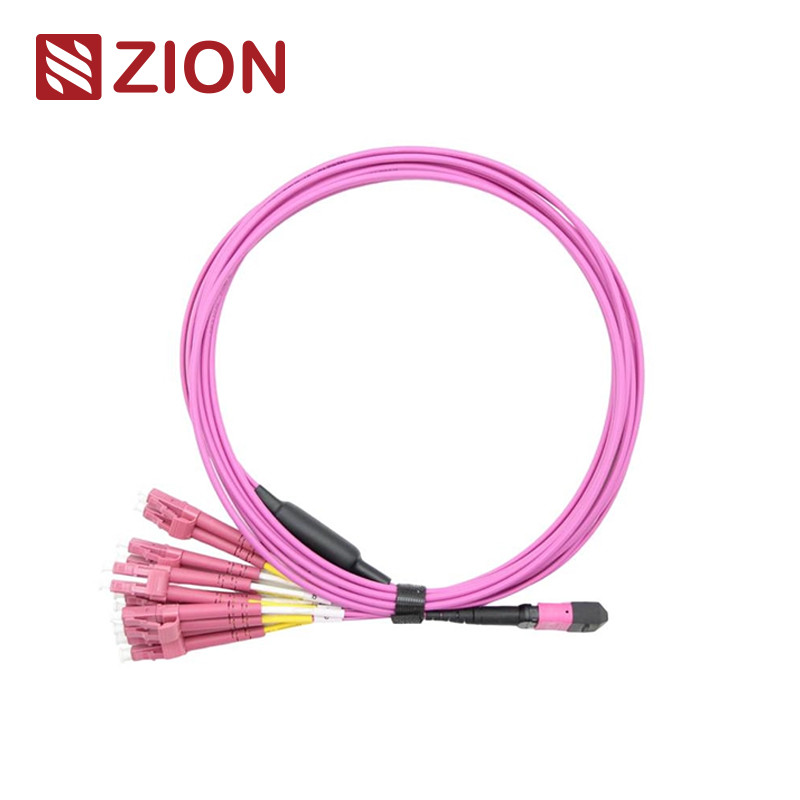

Câbles de raccordement droits MTP-LC 2,0 mm OM4 à fibre optique 12F
Informations sur le produit Zion
Code Zion : ZCM21A28HAAX
Description : Câbles de raccordement droits MTP-LC 2,0 mm OM4 à fibre optique 12F
Le connecteur MTP (Multi-Fiber Push On) est un connecteur multifibre haute densité conçu pour les applications de centres de données, les installations fibre-to-the-building et les connexions internes au sein des équipements d'émetteur-récepteur optiques prenant en charge les technologies 40G, 100G et QSFP+.
Ce câble de raccordement droit 12 cœurs MTP vers 6 LC Duplex (ou 12 LC Simplex) est optimisé pour la connexion directe des optiques 40G QSFP+ PLR4 vers 10G SFP+ LR et les applications de centres de données haute densité. Tous les câbles d'éventail ont des longueurs identiques, ce qui permet de gagner de la place et de réduire les problèmes de gestion des câbles.
Normes et spécifications des connecteurs
Normes des connecteurs MTP
Référence : EIA/TIA-604-5
Boîtier APC monomode : Connecteurs verts + botte noire (perte standard) ; Connecteurs jaunes + botte noire (super faible perte)
Boîtier PC multimode : OM1/OM2 : Beige + botte noire ; OM3/OM4 : Aqua + botte noire (perte standard et super faible) ; OM3/OM4 : Violet bruyère + botte noire (perte standard)
- Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5 (FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme IEEE 802.3 40G et 100G
Autres normes de connecteurs
- SC : TIA/EIA, FOCIS3, GR-326, NTT-SC, CEI 61754-4, JIS C5973
- LC : TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, CEI 61754-20, JIS C5973
- FC : EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, CEI 61754-13, JIS C5973
- ST : TIA/EIA, FOCIS2, GR-326, CEI 61754-2, JIS C5973
- E2000 : CEI 61754-15
Spécifications de performance optique
| Paramètre |
Monomode (APC) |
Multimode (PC) |
| Perte d'insertion (MTP) |
Standard : ≤0,75 dB (max.), ≤0,50 dB (typique)
Super faible : ≤0,35 dB (max.), ≤0,20 dB (typique) |
Standard : ≤0,6 dB (max.), ≤0,50 dB (typique)
Super faible : ≤0,35 dB (max.), ≤0,20 dB (typique) |
| Perte d'insertion (LC/SC/FC/ST) |
≤0,3 dB |
≤0,3 dB |
| Perte de retour (MTP) |
≥60 dB |
≥25 dB |
| Perte de retour (LC/SC/FC/ST) |
APC : ≥60 dB ; UPC : ≥50 dB |
≥35 dB |
| Durabilité |
<0,3 dB de changement typique (200 accouplements) |
| Température de fonctionnement |
-40 °C à +85 °C |
Principales caractéristiques
- Faible perte d'insertion et performances de perte de retour élevées
- Connecteur multifibre basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution économique pour la terminaison de masse de fibres
- Conçu pour les applications monomodes et multimodes à faible perte et à perte standard
- Disponible en options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre et du type de polissage
- Excellente répétabilité et interchangeabilité
Applications
Conçu pour les environnements 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et les centres de données haute densité. Optimisé pour les applications de centres de données haute densité 10/40/100G, notamment :
- Environnements de centres de données haute densité
- Installations fibre-to-the-building
- Connexions internes au sein des équipements à fibre optique
Emballage et personnalisation
Tailles de carton standard : 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm (sélectionnées en fonction de la quantité). Emballage personnalisé disponible sur demande.
Services OEM/ODM
Les options de personnalisation incluent :
- Couleur du câble, impression et matériau de la gaine
- Personnalisation de la couleur des connecteurs
- Étiquetage OEM, bagues d'identification et étiquettes de câble
- Emballage personnalisé et marques d'expédition
- Différents niveaux de qualité disponibles
