Aperçu > Produits> MPO MTP> Câble de raccordement fibre optique 24F MTP-LC OM4 avec conception droite de 2,0 mm pour centres de données haute densité

Câble de raccordement fibre optique 24F MTP-LC OM4 avec conception droite de 2,0 mm pour centres de données haute densité

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Informations de base
Lieu d'origine: Chine
Nom de marque: HELLOSIGNAL® OR OEM
Quantité de commande min: 50 pièces
Détails d'emballage: 10 pièces/sac en plastique
Délai de livraison: Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Durabilité: WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 Interchangeabilité: ≤0,2dB
Testez par insertion-tirage: Au-dessus de 600 fois, IL < 0,5 dB Résistance à la traction: >70N
Température de fonctionnement (°C): -40 à + 85°C
Mettre en évidence:

Câble de harnais 24F MTP-LC

,

Câble de faisceau de fibres optiques OM4

,

Câble à fibre optique MTP de 2

Description de produit

24F MTP OM4 câbles à fibre optique MTP-LC de 2,0 mm

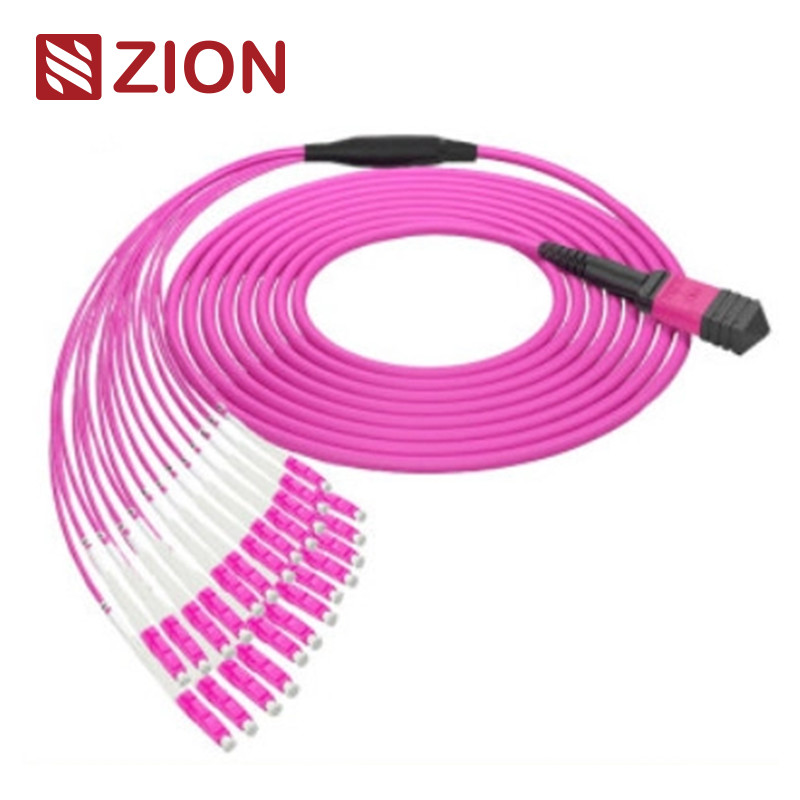

Câble de raccordement fibre optique 24F MTP-LC OM4 avec conception droite de 2,0 mm pour centres de données haute densité 0
Informations sur le produit Zion
Le code Zion: ZCM21A58HAAX
Description de l'appareil: 24F MTP OM4 câbles à fibre optique MTP-LC de 2,0 mm
Vue d'ensemble du produit
Le connecteur MTP est un connecteur multi-fibres conçu pour les applications à haute densité en fibre optique.Ce câble de harnais MTP de 24 cœurs Female à 12 LC Duplex est optimisé pour la connexion directe optique 40G QSFP+ PLR4 à 10G SFP+ LR et les environnements de centres de données à haute densité.
Les connecteurs MTP sont normalisés selon les réglementations EIA/TIA-604-5 et sont distingués par le nombre de cœurs, le sexe (masculin/féminin) et le type de polissage (PC ou APC).
Conformité aux normes industrielles
Normes relatives aux connecteurs MTP
Les données de référence de la MTP en mode unique: EIA/TIA-604-5
Détails du boîtier MTP monomode: SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
Les données de référence MTP Multimode: EIA/TIA-604-5
Détails du boîtier multimode MTP: OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
  • Répond à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
  • Compatible avec le canal de fibre 10G
  • 40G et 100G IEEE 802.3
Autres normes relatives aux connecteurs
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973 Les données sont fournies par les autorités compétentes.
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973 etc. Les États membres doivent fournir des informations détaillées sur les produits et les services fournis.
  • Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Types de fibres disponibles
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
  • Le nombre total d'équipements utilisés dans le cadre de l'essai doit être supérieur ou égal à:
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • L'équipement doit être équipé d'un système de contrôle de la qualité.
  • L'équipement doit être équipé d'un système de contrôle de la qualité.
  • L'équipement doit être équipé d'un système de contrôle de la qualité.
  • L'équipement doit être équipé d'un dispositif de détection de la pollution.
Spécifications optiques
Perte d'insertion
MTP (IEC 61300-3-34) Mode unique (APC poli à 8 degrés): Perte standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typique); Perte très faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
MTP (IEC 61300-3-34) Multimode (PC Flat Polish): Perte standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typique); Perte très faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
LC/SC/FC/ST (CEI 61300-3-6) en mode unique (APC polissé à 8 degrés): ≤ 0,3 dB
LC/SC/FC/ST (CEI 61300-3-6) Multimode (PC à polissage plat): ≤ 0,3 dB
Perte de rendement
MTP mode unique (APC poli à 8 degrés): ≥ 60 dB
MTP Multimode (PC Flat Polish): ≥ 25 dB
LC/SC/FC/ST: APC ≥ 60 dB; UPC ≥ 50 dB
LC/SC/FC/ST: ≥ 35 dB
Caractéristiques de performance
  • Durée de vie: < 0,3 dB changement typique (200 accouplements)
  • Interchangeabilité: ≤ 0,2 dB
  • Test d'insertion et de traction: 500 fois, IL<0,5 dB
  • Résistance à la traction: > 70 N
  • Temps de prise en charge: > 600
  • Température de fonctionnement en mode unique (APC): -40°C à +85°C
Principales caractéristiques
  • Faible perte d'insertion, perte de rendement élevée
  • Connecteur multi-fibres basé sur MT avec 4,8, 12 et 24 terminaisons de fibres
  • Solution économique pour l'élimination en masse des fibres
  • Conçus pour les applications SM et MM à faible perte et à perte standard
  • Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
  • Casquettes codées par couleur pour différencier le type de fibre, le type de polissage et la qualité des connecteurs
  • Excellente répétabilité et échangeabilité
Avantages du câble MPO/MTP
  • Qualité élevée - pré-terminée en usine, testée et emballée avec des rapports d'essais pour la documentation et le contrôle de la qualité
  • Économie d'espace - Les petits diamètres réduisent le volume des câbles et améliorent les conditions de climatisation dans les centres de données
  • Efficace dans le temps - la conception plug and play réduit considérablement le temps d'installation
Applications
Conçu pour les environnements 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 et des centres de données à haute densité. Optimisé pour les applications 10/40/100G de centres de données à haute densité.Ce câble à harnais en 24 fibres est utilisé pour connecter (12) SFP+ à un panneau d'adaptateur MTP et à un tronc MTP.
Tous les connecteurs MTP sont fournis par Senko/Nissin/Sumitomo.
  • Environnements de centres de données à haute densité
  • Applications de fibres pour les bâtiments
  • Applications de connecteurs internes dans les équipements en fibre
Câble de raccordement fibre optique 24F MTP-LC OM4 avec conception droite de 2,0 mm pour centres de données haute densité 1 Câble de raccordement fibre optique 24F MTP-LC OM4 avec conception droite de 2,0 mm pour centres de données haute densité 2
Produits connexes
Les câbles à harnais droit MTP-LC de Zion Communication:
  • 7236037 ZCM11A12HIA: 8F MPO SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236038 ZCM11A22HIA: 12F MPO SM câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
  • 7236039 ZCM11A52HIA: 24F MPO SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236040 ZCM11A17HAA: 8F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236041 ZCM11A27HAA: 12F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236042 ZCM11A57HAA: 24F MPO OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236043 ZCM11A18HMA: 8F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236044 ZCM11A28HMA: 12F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236045 ZCM11A58HMA: 24F MPO OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236046 ZCM21A12HIA: 8F MTP SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236047 ZCM21A22HIA: 12F MTP SM câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236048 ZCM21A52HIA: 24F MTP SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
  • 7236049 ZCM21A17HAA: 8F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236050 ZCM21A27HAA: 12F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236051 ZCM21A57HAA: 24F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236052 ZCM21A18HMA: 8F MTP OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236053 ZCM21A28HMA: 12F MTP OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
  • 7236054 ZCM21A58HMA: 24F MTP OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
Emballage et personnalisation
L'emballage standard comprend des câbles à fibre optique étiquetés et marqués dans des cartons de protection.
Des services OEM/ODM disponibles
  • Couleur du câble, impression et personnalisation du matériel de la veste
  • Étiquette OEM, bagues d'identification, étiquettes de câble et marques d'expédition
  • Différents niveaux de qualité disponibles
