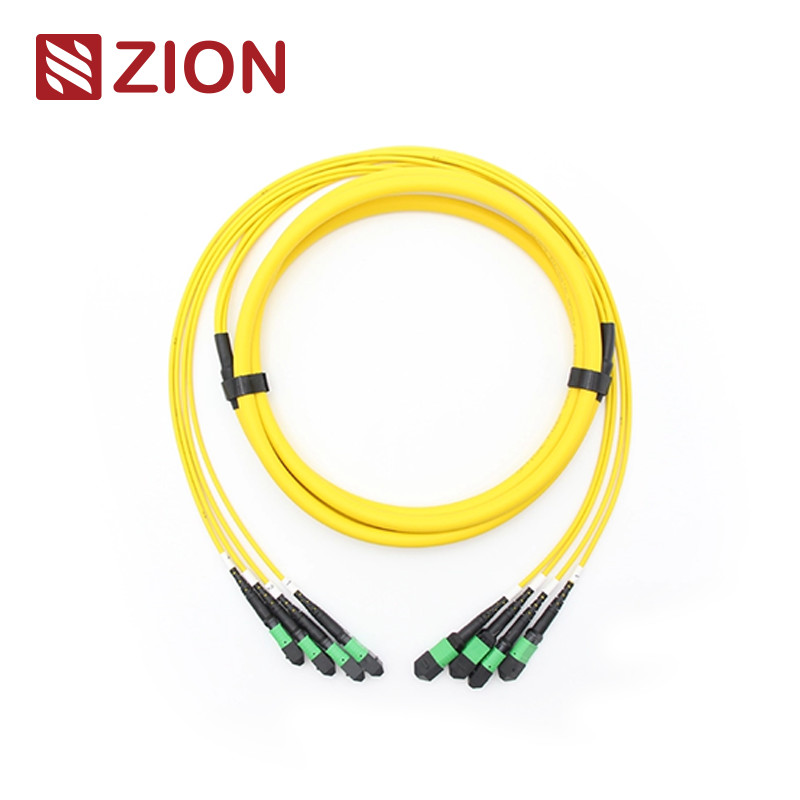

Câble Turnk à fibre optique 48F(4x12) MPO SM

Connecteurs Standard industriel

MPO mode uniqueNom de l'établissement:Pour les appareils électroniques

MPO mode uniqueDétails du logement:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à très faible perte)

MPO MultimodeNom de l'établissement:Pour les appareils électroniques

MPO MultimodeDétails du logement:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)

• Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
• Compatible avec le canal de fibre 10G
• 40G et 100G IEEE 802.3

Spécifications optiques

Perte d'insertion (MPO) ((CEI 61300-3-34)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)

Perte d'insertion (MPO) (CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)

Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB

Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB

Résultats de l'analyse de rentabilitéLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)

Résultats de l'analyse de rentabilitéMultimode (PC)Polissage plat):≥ 25 dB

L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB

L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB

Durabilité:Variation typique < 0,3 dB (200 accouplements)

Interchangeabilité : ≤ 0,2 dB

Test d'insertion et de traction: 500 fois, IL> >0.5 dB

Résistance à la traction:> 70N

Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C

Caractéristiques

• Faible perte d'insertion, perte de rendement élevée
• Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
• Solution économique pour l'élimination en masse des fibres
• Conçus pour les applications SM et MM à faible perte et à perte standard
• Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
• Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
• Bonne répétabilité et échangeabilité

Application du projet

12F MPO- LC/SC/FC/ST câbles à harnais droit conçus pour 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et centre de données à haute densité. Il est optimisé pour les applications de centre de données à haute densité 10/40/100G.
Tous les connecteurs MPO d'OMC sont de Senko/Nissin/Sumitomo.

• L'application de centre de données avec un environnement à haute densité
• La fibre optique vers le bâtiment
• L'application des connecteurs internes dans les équipements en fibre.

Règles de dénomination et informations de confirmation de commande:

Appuyez sur Pull Tab pour Senko MPO

Le nombre de points de contact doit être supérieur ou égal à:

Produits Matériaux-câble

Chaîne de fibre de connecteur

Remarque: le connecteur féminin doit être connecté au type de connecteur masculin.

Le dessin du câble MPO-MPO 12F.

Longueur totale ((L) ((m): longueur de tolérance ((cm)
011040

Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO

Parce que 24F-144F MPO/MTP câble troncal connecteur de l'unité est 12F MPO/MTP, donc il a la même polarité que 12F simple
Le câble MPO/MTP.

Détails du matériel

Le câble de tronc chaud MPO/MTP

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM câble à fibre optique
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 câble à fibre optique
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 câble à fibre optique
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM câble à fibre optique
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 câble à fibre optique
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 câble à fibre optique

Emballage

Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.

Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.

L'emballage peut être personnalisé.

Service OEM/ODM pour vous

• Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
• Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
• Un niveau de qualité différent.
