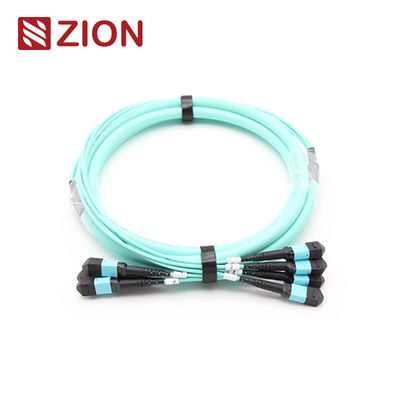

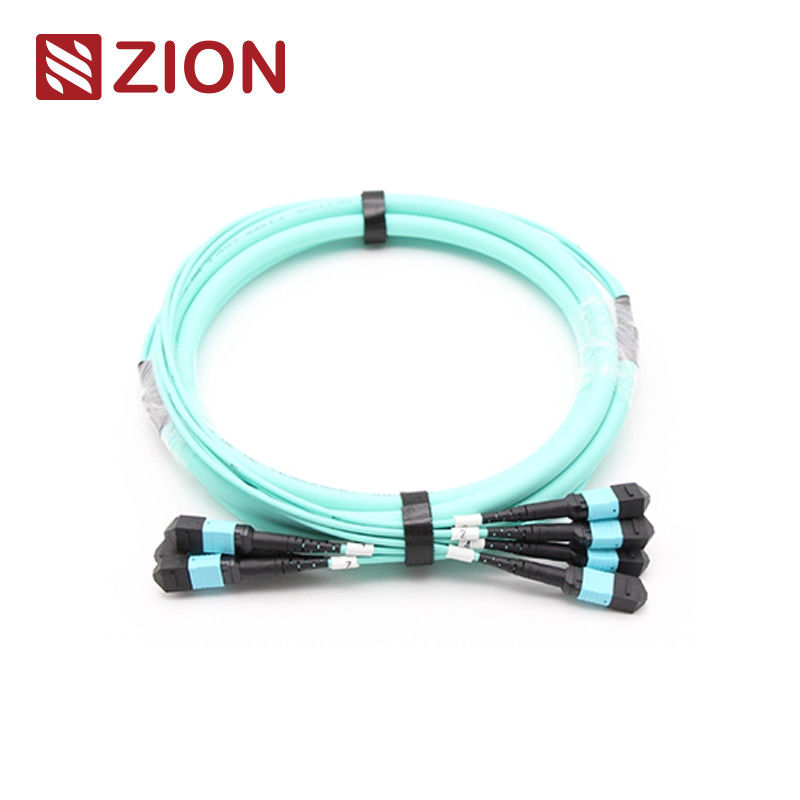

Câble de jonction à fibre optique MTP OM3 48F(4x12)
Câble de jonction MTP OM3 48 fibres haute densité conçu pour les applications de centres de données, prenant en charge la transmission de données 10G/40G/100G.
Code Zion : ZCM22C7HIAX
Description Zion : Câble de jonction à fibre optique MTP OM3 (4*12)48F
Le connecteur MTP est un type de connecteur enfichable multifibre conçu pour les environnements à haute densité. Ce système est principalement utilisé dans les centres de données, les applications fibre jusqu'au bâtiment et les connexions internes au sein des équipements d'émetteur-récepteur optique prenant en charge les technologies 40G, 100G et QSFP+.
Les types de connecteurs MTP sont classés selon les réglementations EIA/TIA-604-5 en fonction du nombre de cœurs, du genre (mâle/femelle) et de la polarité (PC ou APC).
Aperçu du produit
Les câbles de jonction MPO/MTP 24F-144F sont terminés par des connecteurs MPO/MTP aux deux extrémités, connectant les modules MPO/MTP en tant que liaisons permanentes. Disponibles en configurations de 12, 24, 48, 60, 72, 96 et 144 fibres, ces câbles prennent en charge des vitesses allant jusqu'à 10G/40G/100 Gbit/s pour les solutions de centres de données.
Normes industrielles des connecteurs
MTP Monomode
EIA/TIA-604-5Détails du boîtier :
OM1 & OM2 PC : Connecteurs beiges + botte noire (MTP à perte standard)
OM3 & OM4 PC : Connecteurs aqua + botte noire (MTP à perte standard et très faible perte)
OM3 & OM4 PC : Connecteurs violet bruyère + botte noire (MTP à perte standard)
SM APC : Connecteurs verts + botte noire (MTP à perte standard)
SM APC : Connecteurs jaunes + botte noire (MTP à très faible perte)
MTP Multimode
Référence :
EIA/TIA-604-5Détails du boîtier :
OM1 & OM2 PC : Connecteurs beiges + botte noire (MTP à perte standard)
OM3 & OM4 PC : Connecteurs aqua + botte noire (MTP à perte standard et très faible perte)
OM3 & OM4 PC : Connecteurs violet bruyère + botte noire (MTP à perte standard)
Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; conforme à la norme TIA-604-5 (FOCIS5)
Câblage structuré selon TIA-568-C
Conforme à la norme 10G Fiber Channel
- Conforme à la norme IEEE 802.3 40G et 100G
- Spécifications optiques
- Perte d'insertion (MTP) Monomode (APC poli à 8 degrés) :
-
Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique)
Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (MTP) Multimode (polissage plat PC) :
Perte standard : ≤0,6 dB (max), ≤0,50 (typique)
Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) Monomode (APC poli à 8 degrés) :
Perte de retour (MTP) Monomode (APC poli à 8 degrés) :
Perte d'insertion (LC/SC/FC/ST) Multimode (polissage plat PC) :
≤0,3 dB
Perte de retour (MTP) Monomode (APC poli à 8 degrés) :
≥60 dBPerte de retour (LC/SC/FC/ST) :
≥25 dBPerte de retour (LC/SC/FC/ST) :
APC≥60 dB ; UPC≥50 dBDurabilité :
<0,3 dB de changement typique (200 accouplements)Interopérabilité :
≤0,2 dBTest d'insertion-extraction :
500 fois, IL＜0,5 dB Résistance à la traction :
>70 NNombre de branchements :
>600Température de fonctionnement Monomode (APC) :
-40°C à +85°CPrincipales caractéristiques
Faible perte d'insertion, perte de retour élevéeConnecteur multifibre basé sur MT avec des terminaisons à 4, 8, 12 et 24 fibres
Solution économique pour la terminaison de masse de la fibreConçu pour les applications SM et MM à faible perte et à perte standard
Options de câbles ronds renforcés, de câbles ovales et de rubans nus
- Boîtiers à code couleur pour une identification facile du type de fibre
- Excellente répétabilité et interchangeabilité
- Applications
- Tous les connecteurs OMC MTP proviennent de Senko/Nissin/Sumitomo. Les câbles de raccordement à fibre MTP sont utilisés dans trois domaines principaux :
- Environnements de centres de données à haute densité
- Installations fibre jusqu'au bâtiment
- Connexions internes au sein des équipements à fibre optique
Documentation du produit
Tirette Push Pull pour Senko MTP
- Matériaux et construction des câbles
- Connecteur et canal fibre
- Remarque : Les connecteurs femelles doivent être connectés à des types de connecteurs mâles.
Schéma du câble de jonction MTP-MTP 12F
Spécifications de tolérance de longueur
Longueur totale (L) (m)
Tolérance de longueur (cm)
0
< L
< 1
| +5/-0 |
1 |
| < L +0,5 % x L/-0+10/-0 |
10 |
| < L +0,5 % x L/-0+15/-0 |
40 |
| < L+0,5 % x L/-0Méthodes de connexion de polarité MTP/MPO |
Trois méthodes de connexion garantissent une polarité MTP/MPO correcte. Étant donné que le connecteur unitaire du câble de jonction MPO/MTP 24F-144F est un MPO/MTP 12F, il conserve la même polarité que les câbles de jonction MPO/MTP 12F uniques. |
| Détails des matériauxProduits connexes |
Câbles de jonction MPO/MTP populaires de Zion Communication : |
7236055 ZCM12C2HIA : Câble de jonction à fibre optique MPO SM (4*12)48F
7236056 ZCM12C7HAA : Câble de jonction à fibre optique MPO OM3 (4*12)48F
7236057 ZCM12C8HMAX : Câble de jonction à fibre optique MPO OM4 (4*12)48F
7236058 ZCM22C2HIA : Câble de jonction à fibre optique MTP SM (4*12)48F
7236059 ZCM22C7HAA : Câble de jonction à fibre optique MTP OM3 (4*12)48F
- 7236060 ZCM22C8HMA : Câble de jonction à fibre optique MTP OM4 (4*12)48F
- Emballage
- Les câbles à fibre optique sont emballés dans des cartons de protection avec l'étiquetage OMC. Les tailles de carton standard incluent 34×22×15 cm, 44×34×24 cm et 54×39×34 cm. La sélection du carton dépend de la quantité. Emballage personnalisé disponible.
- Services OEM/ODM
- Les options de personnalisation incluent :
- Couleur du câble, impression et matériau de la gaine
Personnalisation de la couleur du connecteur
Étiquetage OEM, bagues d'identification et étiquettes de câble
Boîtes personnalisées et marques d'expédition
Différents niveaux de qualité disponibles
