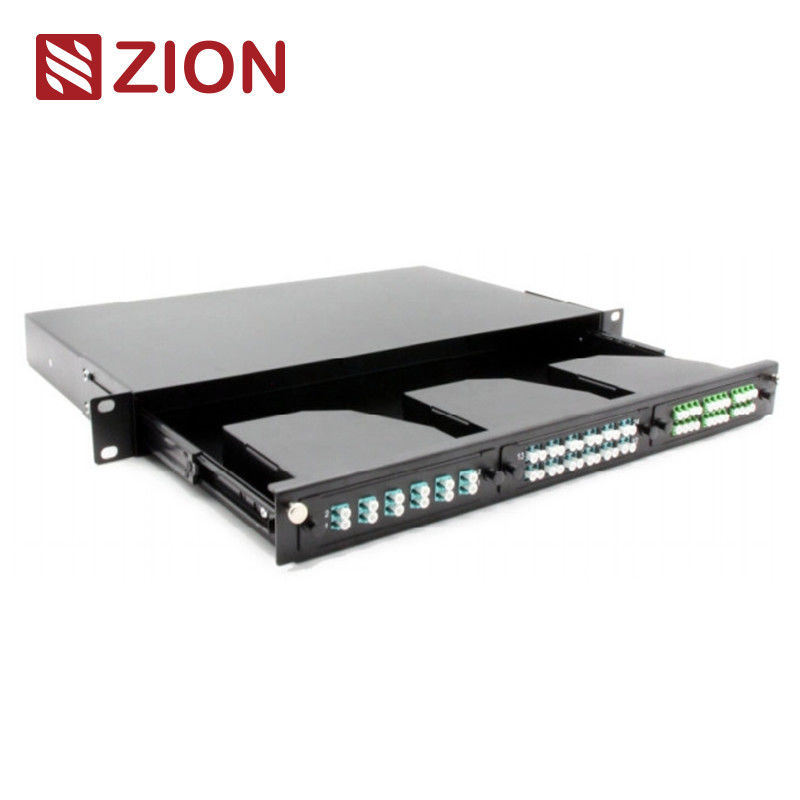

1U FHD MPO&MTP-LC 72F Panneau de brassage à montage en rack sur rail coulissant - Conception modulaire

1U FHD MPO&MTP-LC 72F Slide Rail Rack montage du panneau de patch-conception modulaire

Le panneau MPO/MTP-LC est fabriqué en acier laminé à froid CRS, conçu pour un placard de 19 pouces.Il fournit un système flexible à haute densité pour gérer les terminaisons de fibres, les connexions et les correctifs dans l'application de centre de données pour maximiser l'utilisation de l'espace de rack et minimiser l'espace au sol.

Caractéristiques

• Finition: revêtue en poudre
• Il s'adapte à des installations de 19 pouces
• Conception de plateau fixe et coulissant
• Facile à utiliser et à entretenir
• Type fixe, avec un couvercle transparent avant en matériau PC, pratique pour l'observation et l'entretien.
• Fabriqué par acier à froid, pulvérisation électrostatique.
• Tête amovible pour une gestion plus facile du câble à fibre
• Conforme à la norme IEC-61754-7, à la norme EIA/TIA-604-5 et à la norme RoHS

Description des produits

• Le panneau est fabriqué avec une feuille laminée à froid et une peinture glacée; la cassette est faite avec de l'aluminium et la plaque d'adaptateur est faite avec du plastique. la cassette est fixée sur le panneau avec une vanne de pressage.
• Nous sommes un fabricant de panneaux et de cassettes de patch en fibre optique MPO, d'assemblages et de composants de câbles MPO.
• Les cassettes de module MPO/MTP sont principalement utilisées pour diviser le connecteur MPO/MTP à 12 ou 24 fibres de l'extrémité du terminal préassemblé en connecteur standard simple ou duplex.En utilisant le patchcord simplex ou duplex, la sortie du module peut être directement connectée à l'équipement, au cadre ou à la fin du client.

Le dessin du panneau:

Module et accessoires de cassettes correspondants:

Spécification

Code du produit: ZCUHD14F78HM1
Matériau: CRS acier laminé à froid
Type de boîtier: monté sur un rack de 19"
Installation: étagère EIA standard de 19 pouces
Conformité: AIE/EIE-568-C.3
Nombre de fibres: maximum 576 fibres
Les dimensions (HxWxD): 1U*483 mm*215,5 mm
Application: Télécommunications
Lieu d'origine: ZheJiang, Chine
Marque: HELLOSIGNAL® ou OEM
Délai de livraison: normalement 25 jours après réception du dépôt.
MOQ: 50 pièces

FHD 1U MPO&MTP-LC Slide Rail patch panel 72F type de modules Max-3:

• Disponible pour SM bleu, MM beige, OM3 Aqua, OM4
• Magenta, disponible pour les brides pleines et réduites

Application du projet

• Centre de données à haute densité.
• Solution professionnelle de câblage MPO/MTP
• La série UHD est une solution polyvalente en plusieurs tailles (1U/2U/4U) et styles pour la construction
  les bases de données, les centres de données et les applications d'entreprise.

Le panneau de correction de la fibre chaude de Zion Communication
