Détail Infomation

Modèle:	Câblage en cuivre	Bnad:	Communication de Sion
Couleur:	Noir, Gris	Capacité de chargement:	60 kg

Description de produit

Panneau de patch de cuivre / panneau vide / sélection de l' ingénieur

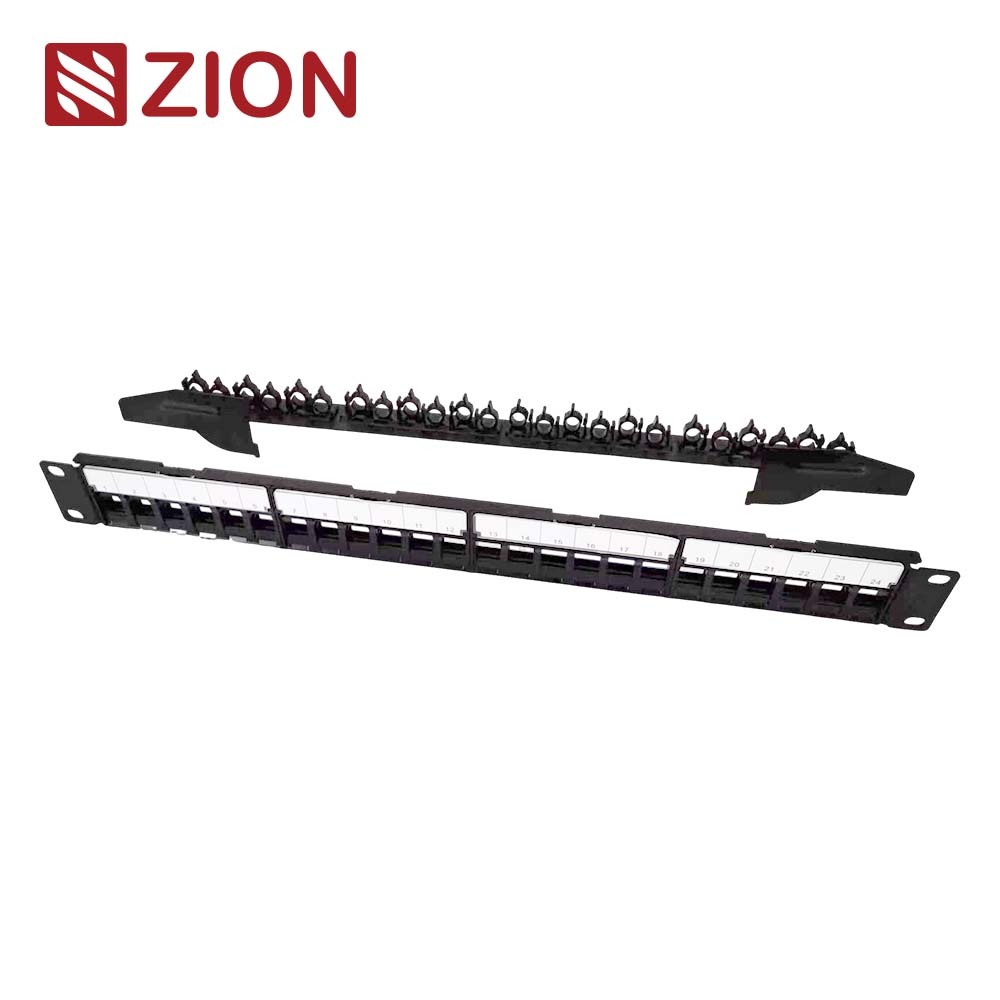

1U 24 ports panneau de patch vide blindé avec gestionnaire de câble pliable

Le ZCBFPPU-1U24-B2 est un panneau de fixation en blanc blindé à 24 ports de 19 pouces 1U conçu pour le câblage structuré à base de clé,combinant la flexibilité du port modulaire avec la gestion du câble arrière pliable pour un déploiement plus propre des racks et une organisation plus facile des câbles.

Ingénieurs en câblage structuré
Intégrateurs de système
Entrepreneurs en télécommunications
Équipes de l'approvisionnement en TI
Acheteurs OEM
Constructeurs de rayonnages

Un petit déjeuner

1U panneau de patch vierge blindé à 24 ports pour les systèmes en cuivre à base de clé.
Le gestionnaire de câbles pliable aide à améliorer la discipline du câble arrière dans le support.
Il est préférable de l'utiliser lorsque les projets nécessitent une flexibilité modulaire au lieu de ports à charge fixe.

Demande de feuille de données / échantillon
Voir les règles de décision

Le contenu

Résumé
Principales caractéristiques
Spécifications techniques
Construction / Matériaux
Applications
Règles de décision / raccourci de l'ingénieur
Guide de sélection
Emballage et logistique
Questions fréquentes
Conclusion

Module d'image réservé

Ajoutez la vue avant, la vue du gestionnaire de câbles pliable, le gros plan de l'installation de la clé et l'image de l'application de rack ici.

Module vidéo réservé

Convient pour la démonstration de l'installation de la clé, le guide d'installation du rack, l'explication de la gestion du câble ou la vue d'ensemble de l'usine.

■ les projets de recherche1) Résumé

The 1U 24 Ports Shielded Blank Patch Panel With Folding Cable Manager is a modular copper patch panel platform for structured cabling projects that want keystone-based configuration rather than fixed loaded portsIl offre un format standard de rack 1U de 19 pouces, 24 positions de module vides et une structure de gestion de câble arrière pliable.

Pour les équipes d'ingénierie, sa principale valeur est la flexibilité modulaire plus une organisation plus propre des racks.qui peut simplifier la normalisation entre les projets avec des exigences de jack différentes.

Réalité sur le terrain

Les panneaux de patch vides sont souvent choisis pour garder le choix du module ouvert,Mais le plus grand avantage est qu'ils laissent l'approvisionnement standardiser la plate-forme de panneau tandis que les équipes d'ingénierie finalisent le type exact de pierre angulaire blindée plus tard.

■ les projets de recherche2) Principales caractéristiques

Ce panneau de patch est conçu pour les projets de câblage modulaire en cuivre qui nécessitent une plate-forme de panneau vierge blindée avec un routage organisé du câble arrière et une installation simple de clés.

Caractéristique	Ce que cela signifie	Bénéfice du projet
1U 24 ports	Format de rack standard de 19 pouces avec 24 positions de module	Prend en charge la planification commune des racks et la densité de patch standard
Structure blanche protégée	Livrées sans porte-clés	Maintenir la flexibilité de la sélection des modules en fonction des besoins spécifiques du projet
Gestionnaire de câbles pliants	Structure intégrée d'organisation arrière pliante	Améliore la propreté de l'acheminement du câble arrière
Catégorie 5e / Catégorie 6 / Catégorie 6A Conformité	Peut être assorti avec les types de pierre angulaire correspondants	Soutient la réutilisation dans une planification plus large des catégories de cuivre
Structure du module à prise de courant	Facile à installer et à décharger	Simplifie l'assemblage et le remplacement ultérieur
Conception adaptée à l'identification	Étiquette et marques incrustées pour l'identification et la gestion du réseau	Prend en charge une administration plus propre à l'intérieur du rack
Support d'arrêt à l'épreuve de la poussière	Les ports de module non utilisés peuvent être fermés avec des pièces vierges	Maintient les positions de secours propres et visuellement propres
Matériau du SPCC	Corps en acier laminé à froid	Fournit une structure stable de montage sur support

■ les projets de recherche3) Spécifications techniques

Paramètre	Spécification
Nom du produit	1U 24 ports panneau de patch vide blindé avec gestionnaire de câble pliable
Unité de production	Les données sont fournies par les autorités compétentes de l'État membre.
Norme de montage	19 pouces
Hauteur du support	1U
Nombre de ports	24 ports
Type de panneau	Panneau de patch vide
Type de module	Vêtements pour le montage avec prise de clé
Livraison du module	Sans prise de clé / sans inclure le module dans l'emballage
Gestion des câbles	d'une capacité de traitement supérieure ou égale à 500 W
Catégorie compatible	Vêtement pour le type Cat5e / 6 / 6A
Couleur du panneau	Front noir avec barre de soutien argentée
Matériel	Le SPCC
Compatibilité avec le jack	Compatible avec les prises de 24 pièces
Option de port non utilisée	Support d'arrêt à vide à l'épreuve de la poussière
Méthode d'installation du module	Structure de prise, module facile à installer et à décharger

Une leçon clé

Structure modulaire videest la principale raison de choisir ce modèle au lieu d'un panneau de patch chargé.

Gestionnaire de câbles pliantsest un avantage pratique pour un routage plus net des câbles arrière.

Catégorie 5e/6/6AIl donne au panneau un potentiel de réutilisation plus large dans différents projets clés protégés.

■ les projets de recherche4) Construction / Matériaux

Le panneau utilise un corps métallique SPCC avec une face avant noire et une barre de support argentée.tandis que la section arrière pliable aide à garder le câblage plus contrôlé après l'installation du rack.

Élément de construction	Spécification	Une signification pratique
Corps du panneau	Le SPCC	Prend en charge la construction stable du support
Apparence avant	Front noir avec barre de soutien argentée	Fournit un aspect structuré clair dans le rack
L'architecture portuaire	24 positions du module vide	Permet au projet de définir séparément la sélection finale de la clé
Mode de montage du module	Structure de prise en main	Facilite l'installation et le remplacement
Organisation du câble	Gestion des câbles pliants	Améliore l'ordre de fixation et de maintenance des câbles arrière
Finition de port non utilisée	L'arrêt à l'air libre peut être utilisé	Maintient les positions de secours visuellement propres et contrôlées

Règle pratique

Choisissez un panneau de patch vide lorsque le projet veut la liberté de définir le type exact de prise plus tard.Choisissez un panneau chargé lorsque le type de module est déjà fixé et que la vitesse d'assemblage est plus importante que la flexibilité modulaire.

■ les projets de recherche5) Applications

Ce panneau de patch est le mieux adapté aux projets de cuivre structurés qui préfèrent l'architecture modulaire,en particulier lorsque les différents niveaux de catégorie ou les flux de travail d'assemblage par étapes rendent un panneau vide plus pratique qu'une alternative préchargée.

Scénario d'application	Pourquoi ce panneau convient	Ce qu'il faut vérifier avant d'obtenir une autorisation
Construction de racks à base de clés de clés blindées	La structure en blanc permet une sélection flexible de la prise	Type et quantité exacts de pierre angulaire
Installation de réseau local commercial	Prend en charge le déploiement modulaire Cat5e / 6 / 6A	Niveau de catégorie et plan de mise à niveau futur
Projet d'approvisionnement par étapes	Le panneau peut être commandé séparément des modules	Flux de travail d'assemblage et plan d'approvisionnement en modules
Mise à niveau de l'organisation du rack	Le gestionnaire pliant aide à améliorer l'ordre des câbles arrière	Dégagement arrière de l'armoire et voie du câble
Plateforme OEM / produit standardisé	Prend en charge une plateforme de panneau répétable avec des modules spécifiques au projet	Marque, accessoire et emballage

■ les projets de recherche6) Règles de décision / raccourcis de l'ingénieur

Le choix correct le plus rapide commence par trois questions: le projet veut-il une flexibilité de base, est-il nécessaire d'avoir une architecture de panneau blindé et est-il utile d'avoir une organisation intégrée de câbles dans le rack?Si oui, ce panneau est généralement un bon ajustement.

Point de décision	Sélectionnez ce panneau lorsque	Ne choisissez pas quand	Direction alternative	Coût / risque / incidence sur la maintien
Flexibilité du module	Le projet souhaite choisir séparément les pivots clés	Le type de module est fixe et les ports préchargés sont préférés	Utilisez un panneau de patch chargé	Le choix correct évite de payer pour une configuration fixe inutilisée
Stratégie de blindage	Le projet nécessite une plate-forme de panneau vide blindé	Le système est entièrement non blindé et n'a pas besoin de logique de panneau blindé	Utilisez un panneau vide non blindé	Une correspondance correcte des boucliers réduit les incohérences de conception
Organisation des rayonnages	La gestion des câbles arrière aide à la disposition du rack	L'armoire ne bénéficie pas de la structure de gestion du pliage	Utilisez un panneau vide plus simple si nécessaire	Une gestion intégrée peut réduire les désordres et les retouches des câbles
Variété de catégories	Le projet peut utiliser des modules clés Cat5e, Cat6 ou Cat6A	Le projet nécessite un facteur de forme différent du module	Utilisez un panneau correspondant à l'architecture exacte du module	Une correspondance correcte améliore l'ajustement et la vitesse d'assemblage
Port inutilisé	Le projet veut des postes de rechange propres.	Les ports inutilisés ne sont pas un problème visuel ou opérationnel	Utilisez l'arrêt antipoussière en blanc uniquement si nécessaire	Aide à garder les rayonnages finis plus propres et plus faciles à gérer
Flux de travail dans le domaine des marchés publics	L'acheteur veut des panneaux et des modules fournis séparément.	Une seule BOM chargée complète est préférable	Utilisez un ensemble préchargé	Un meilleur alignement réduit la confusion sur les sources

Règle pratique

Choisissez ce modèle lorsque le projet a besoin de 24 positions clés protégées en 1U, bénéficie d'une gestion intégrée du câble pliable et souhaite la liberté d'approvisionnement en modules séparément.

■ les projets de recherche7) Guide de sélection

Une sélection correcte devrait évaluer la flexibilité du type de prise, la stratégie de blindage, les besoins de gestion des câbles arrière et la planification logistique.Cela aide à éviter de commander une structure de panneau qui ne correspond pas à la méthode d'assemblage de rack réelle.

Facteur de sélection	Une question à se poser	Recommandation
L'architecture de pierre angulaire	Le projet souhaite-t-il un choix modulaire de pierre angulaire?	Utilisez ce panneau lorsque le choix jack doit rester flexible
Soutien par catégorie	Le projet utilisera-t-il des éléments clés Cat5e, Cat6 ou Cat6A?	Confirmer le choix du module avant l'assemblage en vrac
Écran	Une plateforme de panneau blindé est-elle requise pour le système?	Choisissez ceci lorsque l'architecture blindée est correcte
Organisation du câble	La gestion des câbles arrière améliorera-t-elle l'entretien du rack?	Utilisez le gestionnaire de pliage où la propreté de l'étagère est importante
Positions de réserve	Les 24 ports seront-ils peuplés immédiatement?	Planifier l'arrêt à l'abri de la poussière pour les positions inutilisées
Planification des marchés	Combien de panneaux et de prises doivent être emballés et expédiés séparément?	Utiliser les données sur les cartons pour la planification des entrepôts et du fret

Dimension	Valeur	Pourquoi cela compte
Largeur de référence du rack	Standard de 19 pouces / environ 482,6 mm montré sur le dessin	Confirme la compatibilité avec les racks communs
Référence de profondeur	82.54 mm indiqué sur le dessin latéral	Utile pour la planification de l'espace des câbles arrière
Reference de hauteur	44.50 mm indiqués sur le dessin	Prise en charge de la planification de l'espace des racks
Gestionnaire de la portée du pliage	Affichée sous forme de structure pliante arrière intégrée	Important pour le câblage et le dégagement des armoires

■ les projets de recherche8) Emballage et logistique

Les données d'emballage sont importantes pour les acheteurs qui commandent des panneaux vierges dans le volume du projet, car la quantité de panneaux, la quantité de pierre angulaire et la manutention des accessoires sont souvent planifiées séparément.

Produit d'emballage	Spécification	Signification des marchés publics
Quantité de la boîte intérieure	1 pc / boîte intérieure	Manipulation et comptage simples à un seul appareil
Quantité de carton	20 pièces / carton	Appui à la planification des projets et des quantités de fret
Taille de la boîte intérieure	51 × 10 × 5,5 cm	Utile pour le stockage en entrepôt et la planification de messagerie
Taille de carton	53 × 42,5 × 30,5 cm	Aide à l'estimation du volume du fret
Accessoires montrés	M6 vis et écrous, attaches de câbles	Améliore la visibilité de la préparation à l'installation

■ les projets de recherche9) FAQ

1C'est un panneau de patch chargé ou un panneau de patch vide?

Il s'agit d'un panneau de patch vierge fourni sans prises de clé.

2Avec quels modules est-il conçu pour fonctionner?

Il est conçu pour être monté avec des prises de clé et est indiqué pour les types Cat5e, Cat6 et Cat6A.

3. Quel est le principal avantage du gestionnaire de câbles pliable?

Il aide à organiser l'acheminement des câbles arrière et améliore la propreté du rack et la commodité de l'entretien.

4Les positions des modules non utilisés peuvent-elles être fermées?

Oui, la feuille indique que les ports de module non montés peuvent utiliser un arrêt antipoussière pour un aspect plus propre.

5Qu'est-ce que les acheteurs doivent confirmer avant de commander?

Les acheteurs doivent confirmer le type de pierre angulaire requis, la stratégie de blindage, le niveau de catégorie, le plan de l'espace des racks et si le projet bénéficie du gestionnaire de câbles pliants intégré.

6Quelle quantité d'emballage devrait être planifiée par les acheteurs?

Le produit est emballé 1 pièce par boîte intérieure et 20 pièces par carton.

■ les projets de recherche10) Conclusion

Le ZCBFPPU-1U24-B2 est un panneau de patch blanc protégé à 24 ports pour les déploiements de cuivre structurés qui souhaitent une flexibilité modulaire et une organisation de câble arrière plus propre.Sa valeur provient de l'architecture snap-in vide, la polyvalence de la catégorie, et le gestionnaire de câbles pliables intégrés plutôt qu'à partir d'un format de port chargé fixe.

Pour obtenir les meilleurs résultats du projet, assurez-vous qu'il correspond à une stratégie de clés bien définie, confirmez la catégorie exacte de prise avant l'assemblage et utilisez les données d'emballage pour une planification logistique plus précise.Lorsque ces conditions sont claires, il devient une plateforme de patchage efficace et flexible pour les systèmes de racks en cuivre.

Vous avez besoin d'aide pour confirmer la configuration correcte du panneau de patch?

Envoyez votre type de clé, votre niveau de catégorie, vos exigences en matière de blindage, la quantité de projet et le plan de mise en page du rack.

Demande de feuille de données / devis
Retour au sommet

Liste de vérification des paramètres suggérés

Type et niveau de catégorie de la clé
Confirmation du système blindé
Besoin d'un gestionnaire de câbles pliable
Exigence d'arrêt à vide à l'abri de la poussière
Quantité du projet et planification du carton
Préférence de la disposition des rayonnages et de l'organisation des câbles

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	Zion communication OR OEM
Certification:	ISO, CE, RoHS, UL
Numéro de modèle:	Panneau de brassage en cuivre

Quantité de commande min:	1 000 PCs
Détails d'emballage:	1 sac de PC/Plastic, PCS/Carton
Délai de livraison:	Normalement 10 jours de travail
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	30 000 PCS/mois
