Modèle:	Bouchon sans outil à pression gratuite	Bnad:	Communication de Sion
Couleur:	Noir, Gris	Capacité de chargement:	60 kg

Description de produit

Connectivité cuivre / Prise RJ45 / Sélection d'ingénieur

Prise sans outil CAT6A RJ45 UTP

La ZCTPU6A-B2 est une fiche sans outil CAT6A RJ45 non blindée conçue pour une terminaison rapide sur le terrain, prenant en charge les câbles solides et toronnés dans les gammes 22AWG, 23AWG et 24AWG pour les projets de câblage en cuivre structuré.

Installateurs de câblage structuré
Ingénieurs de terrain
Entrepreneurs en télécommunications
Intégrateurs informatiques
Acheteurs OEM
Équipes d'approvisionnement

À emporter rapide

Prise RJ45 non blindée CAT6A sans outil pour un assemblage plus rapide sur le terrain.
Compatible avec les câbles solides et toronnés de tailles 22AWG, 23AWG et 24AWG.
Idéal pour les projets nécessitant une terminaison flexible sur site sans flux de travail standard avec outil de sertissage.

Demander une fiche technique/un échantillon
Voir les règles de décision

Contenu

Aperçu
Principales fonctionnalités
Spécifications techniques
Construction / Matériaux
Applications
Règles de décision / Raccourci de l'ingénieur
Guide de sélection
Guide d'installation
FAQ
Conclusion

Module d'images réservé

Ajoutez ici l'image principale du produit, la vue éclatée de l'installation, le schéma de séquence de câblage et la photo d'application.

Module vidéo réservé

Convient pour une démonstration de terminaison sans outil, un guide de câblage T568, une vidéo d'installation sur le terrain ou un aperçu de l'usine.

■1) Aperçu

La fiche sans outil CAT6A RJ45 UTP est un connecteur de terminaison sur site conçu pour les projets nécessitant un assemblage rapide et reproductible sans flux de travail traditionnel avec outil de sertissage. Il est positionné pour les installations en cuivre structurées où les techniciens doivent terminer les câbles directement sur site tout en maintenant l'alignement des liaisons permanentes de niveau CAT6A.

Ce modèle n'est pas blindé et prend en charge les conducteurs de câble solides et toronnés dans les tailles 22AWG, 23AWG et 24AWG. Du point de vue du projet, cette combinaison la rend utile pour les installateurs gérant différentes constructions de câbles dans les déploiements commerciaux de réseaux locaux, de télécommunications et de réseaux de bâtiments.

Réalité du terrain

Les fiches sans outils peuvent réduire le temps d'assemblage sur site, mais le véritable avantage du projet dépend de l'adaptation de la fiche au diamètre extérieur du câble, du type de conducteur, de la norme de câblage et de la discipline de l'installateur lors de la mise en place et de la fermeture des câbles.

■2) Principales caractéristiques

Le ZCTPU6A-B2 est construit autour de la vitesse, de la compatibilité et d'une manipulation plus facile sur le terrain. Sa structure sans outil et son large support de conducteur le rendent plus flexible pour les installateurs travaillant dans des conditions variées sur site.

Fonctionnalité	Ce que cela signifie	Avantage du projet
Conception sans outil	Pas de flux de travail standard pour l'assemblage des outils de sertissage	Accélère la terminaison sur le terrain et réduit la dépendance aux outils
Structure UTP CAT6A	Format de prise RJ45 CAT6A non blindée	Convient aux installations en cuivre UTP nécessitant un positionnement de performance CAT6A
Support de câble solide et toronné	Correspond aux deux constructions de conducteurs	Améliore la flexibilité du terrain sur différents types de câbles
Compatibilité 22/23/24AWG	Prend en charge les tailles de conducteurs LAN courantes	Réduit la complexité du changement de modèle dans les achats
Prise en charge du câblage T568A/T568B	Séquence de câblage indiquée directement dans la fiche produit	Rend la terminaison sur le terrain plus intuitive et reproductible
Disposition interne PCB + IDC	La structure de contact interne et de placement des fils prend en charge l'alignement du signal	Aide à améliorer la cohérence des terminaisons
Conforme RoHS/REACH	Déclaration de conformité incluse	Utile pour les achats et la documentation du projet
Logement blanc	Option de couleur standard	Prend en charge une apparence cohérente dans les installations structurées

■3) Spécifications techniques

Paramètre	Spécification
Nom du produit	Prise sans outil RJ45 UTP CAT6A
Modèle	ZCTPU6A-B2
Nom du produit associé dans la feuille	Prise sans outil RJ45 UTP CAT6A (ZC-G40U-C6A-B2)
Taper	Prise sans outil CAT6A RJ45 non blindée
Couleur	Blanc
Conformité	Conforme RoHS, REACH
Type de câble pris en charge	Solide et échoué
Gamme de câbles AWG	22AWG/23AWG/24AWG
Résistance des contacts	20 m ohms
Résistance d'isolation	<= 500 M ohms à 100 V CC
Tension de tenue	DC1000V AC700V RMS 60HZ, 1MIN
Lien permanent	Lien permanent CAT6A : conforme à ANSI/TIA/EIA 568B.2-10
Température de stockage	-40° / +70°
Température de fonctionnement	-10° / +60°
Matière plastique	Nouveau PC
Épingles d'or	Bronze phosphoreux, plaqué or 3u'' ou 50u''
Broches des bornes	Bronze phosphoreux, zingage
Durée de vie des contacts RJ45	750 fois min
Durée de vie du terminal IDC	250 fois minimum

À retenir

Prise en charge étendue des conducteursconstitue un avantage pratique majeur pour les environnements mixtes de câbles de terrain.

Structure sans outilpeut améliorer la vitesse d'installation lorsque les techniciens suivent attentivement le guide de câblage.

Options de contact 3u'' ou 50u''permettre un alignement avec différentes attentes en matière de qualité ou de cycle de vie du projet.

■4) Construction / Matériaux

La fiche utilise un nouveau boîtier en plastique PC combiné avec des éléments de contact en bronze phosphoreux et une structure interne orientée IDC/PCB. Cette configuration est conçue pour prendre en charge la cohérence des terminaisons sur le terrain tout en gardant le produit compact et adapté à la connexion directe d'équipements RJ45.

Élément de construction	Spécification	Signification pratique
Matériau du boîtier	Nouveau PC	Prend en charge une structure de boîtier durable pour une utilisation sur le terrain
Épingles d'or	Bronze phosphoreux, plaqué or 3u'' ou 50u''	Aide à aligner les attentes de niveau contact sur les exigences du projet
Broches des bornes	Bronze phosphoreux, zingage	Prend en charge la structure de terminaison du conducteur interne
Cycle de vie de l'interface RJ45	750 fois minimum	Utile pour la planification de la durée de vie dans les environnements fréquemment réparés
Cycle de vie de la terminaison IDC	250 fois minimum	Pertinent pour la tolérance de résiliation et la maintenance du service

Règle pratique

Pour les fiches sans outil installées sur site, la précision de l'emplacement des conducteurs compte plus que la vitesse seule. L'installateur doit respecter la séquence de câblage correcte et appuyer à fond sur le boîtier jusqu'à ce que le fil entre dans le logement des broches IDC.

■5) Candidatures

Le ZCTPU6A-B2 convient aux terminaisons RJ45 sur le terrain où les techniciens doivent assembler des connecteurs directement sur site, en particulier dans les environnements LAN et de télécommunications en cuivre structurés utilisant une architecture de fiche non blindée de niveau CAT6A.

Scénario d'application	Pourquoi cette prise convient	Que vérifier avant l'approbation
Terminaison du câble LAN sur site	La conception sans outil améliore la commodité de l'assemblage	Le câble AWG et le type de conducteur correspondent
Service sur site ou travaux de réparation	Utile lorsque les techniciens ont besoin d'un remplacement ou d'une résiliation rapide	Séquence T568A/T568B correcte et qualité de fermeture
Câblage en cuivre pour bâtiments commerciaux	La large prise en charge de l'AWG facilite la normalisation entre les projets	Diamètre extérieur du câble et espace autour de la tête du connecteur
Achat en gros par un OEM ou un entrepreneur	Des données techniques et environnementales claires soutiennent la correspondance avec les spécifications	Placage de contact requis et besoins de conformité
Connexion réseau directe côté équipement	La fiche produit montre la compatibilité avec les ports réseau RJ45	Espace du corps du bouchon et espace de pliage côté appareil

■6) Règles de décision / Raccourci de l'ingénieur

La sélection correcte la plus rapide commence par quatre vérifications : le système est-il non blindé, un flux de travail de terminaison sur site sans outil est-il préféré, le câble est-il compris entre 22 et 24 AWG et l'installateur accepte-t-il le placement IDC plutôt que le sertissage standard ? Si oui, cette fiche est généralement bien adaptée.

Point de décision	Choisissez cette prise quand	Ne le choisissez pas quand	Direction alternative	Coût / Risque / Impact sur la maintenabilité
Stratégie de blindage	Le projet utilise un câblage UTP et ne nécessite pas de continuité de fiche blindée	Le système est blindé et nécessite des connecteurs blindés adaptés	Utilisez une fiche RJ45 blindée	Une correspondance correcte évite la mise à la terre et les incohérences CEM
Flux de travail de résiliation	Le projet privilégie l'assemblage sur site sans outil	L'équipe préfère le flux de travail conventionnel des fiches avec outil de sertissage	Utilisez une fiche à sertir standard	Une bonne adéquation du flux de travail réduit les erreurs d'installation
Compatibilité des conducteurs de câble	Le câble est solide ou toronné en 22AWG, 23AWG ou 24AWG	Le câble tombe en dehors de la plage de conducteurs indiquée	Sélectionnez une fiche adaptée au type de câble réel	Évite les problèmes de montage et de fiabilité des contacts
Attente de performance	L'alignement de liaison permanente CAT6A est acceptable pour l'application	La spécification du projet nécessite des allégations de performances différentes ou supplémentaires	Vérifier l'alignement des spécifications avant de commander	Empêche les erreurs de soumission et d’acceptation
Spécification de contact	Le placage standard 3u'' est acceptable ou 50u'' est défini tôt	Le projet a des attentes indéfinies en matière de contact	Clarifier les exigences en matière de placage avant la publication de la demande de prix	Réduit les litiges d’approvisionnement et de qualité
Préparation de l'installateur	L'équipe peut suivre de manière fiable la séquence d'installation en six étapes	Le projet préfère un flux de travail familier plus simple pour tous les installateurs	Utilisez le type de connecteur le plus adapté au niveau de compétence sur le terrain	Une bonne sélection améliore la cohérence et réduit les retouches

Règle pratique

Choisissez ce modèle lorsque le projet utilise un câblage UTP, que la gamme de conducteurs est de 22 à 24 AWG et que les techniciens de terrain bénéficient d'une fiche de type IDC sans outil plutôt que d'une fiche à sertir conventionnelle.

■7) Guide de sélection

Une sélection correcte doit évaluer le type de conducteur, la compatibilité AWG, les exigences de blindage, le flux de travail sur le terrain et le cycle de vie prévu. Cela évite qu'une fiche techniquement acceptable devienne peu pratique ou peu fiable dans l'environnement d'installation réel.

Facteur de sélection	Question à poser	Recommandation
Type de câble	Le projet utilise-t-il des types de câbles solides, toronnés ou mixtes ?	Utilisez ce modèle lorsque le site a besoin d'une prise prenant en charge les deux
Taille du conducteur	Le câble reste-t-il dans les limites 22AWG, 23AWG ou 24AWG ?	Vérifiez les spécifications du câble avant l'achat en gros
Exigence de blindage	Le système de câblage structuré est-il UTP ou blindé ?	Choisissez cette option uniquement lorsque la conception non blindée s'aligne avec l'ensemble du système
Flux de travail d'installation	Le projet bénéficiera-t-il davantage de l’assemblage sans outil que du sertissage standard ?	Utilisez sans outil lorsque la vitesse de travail et la répétabilité sont importantes
Exigence de contact	Le standard 3u'' est-il suffisant, ou le 50u'' est-il préférable ?	Verrouillez l'exigence de placage avant le lancement de la commande
Attente en matière de maintien	À quelle fréquence les prises seront-elles réparées ou réinstallées ?	Vérifiez les données de durée de vie RJ45 et IDC par rapport aux attentes de service

Dimension	Valeur	Pourquoi c'est important
Longueur totale	47,40 mm	Utile pour la planification du dégagement côté appareil
Référence largeur avant	14,4 millimètres	Pertinent pour la connaissance de l'espace des connecteurs
Référence de hauteur avant	11,60 mm	Aide à évaluer l'ajustement dans les ports d'équipement restreints
Références des diamètres d'entrée de câble	Ø13,97 / Ø8,50 illustré	Utile pour comprendre la géométrie du soulagement de traction et de l'entrée de câble

■8) Guide d'installation

La fiche produit comprend un manuel d’instructions en six étapes. Ceci est utile pour les équipes de terrain car la cohérence de l'installation a un impact direct sur la fiabilité des terminaisons et les résultats des tests.

Étape	Action	Objectif de l'installateur
1	Enlever la gaine du câble à l'aide d'un outil d'environ 2 cm	Évitez d’endommager l’isolation des conducteurs
2	Mettez le câble dans IDC selon la borne T568	Suivez la bonne séquence T568A ou T568B
3	Coupez les fils supplémentaires	Gardez la terminaison propre et contrôlée
4	Pour insérer l'IDC dans le PCB	Assurez-vous que l'assemblage est correctement installé
5	Appuyez sur les deux côtés du boîtier en plastique jusqu'à ce que le fil entre dans le logement des broches IDC.	Assurer une fermeture complète et une mise en place du fil
6	Le produit fini	Inspecter avant de tester ou de déployer

■9) FAQ

1. Quel est le principal avantage de cette prise sans outil ?

Son principal avantage est une terminaison de terrain plus rapide sans flux de travail standard avec outil de sertissage, tout en prenant en charge le positionnement d'application non blindé CAT6A.

2. À quels types de câbles peut-il correspondre ?

Il est indiqué qu'il correspond aux câbles solides et toronnés dans les tailles 22AWG, 23AWG et 24AWG.

3. Cette fiche est-elle blindée ou non blindée ?

Il s'agit d'une prise sans outil CAT6A RJ45 non blindée, elle doit donc être adaptée à la conception du système UTP.

4. Le placage de contact peut-il être personnalisé ?

Oui. Les broches dorées sont spécifiées en options 3u'' ou 50u''.

5. Quelle séquence de câblage les installateurs doivent-ils suivre ?

La fiche produit présente des conseils sur la disposition des broches des T568A et T568B, et les étapes d'installation indiquent aux utilisateurs de placer les conducteurs dans l'IDC conformément à la borne T568.

6. Que doivent confirmer les acheteurs avant un achat groupé ?

Les acheteurs doivent confirmer la gamme AWG du câble, le type de conducteur, les exigences de blindage, le niveau de placage préféré et si l'équipe du site souhaite un flux de travail d'installation sans outil.

■10) Conclusion

La ZCTPU6A-B2 est une fiche pratique sans outil CAT6A UTP pour les projets qui valorisent une terminaison de terrain flexible, une compatibilité avec des conducteurs mixtes et des conseils d'installation directs. Sa valeur vient de l'équilibre entre le flux de travail sans outil, la prise en charge de la gamme AWG, les données électriques et les options de personnalisation des contacts.

Pour de meilleurs résultats, associez-le à une architecture de câblage non blindée clairement définie, vérifiez la plage de tailles de câble avant de commander et assurez-vous que les équipes de terrain suivent attentivement les étapes de câblage et de fermeture. Lorsque ces conditions sont remplies, cela devient un choix judicieux pour une terminaison de champ en cuivre efficace.

Besoin d'aide pour confirmer la bonne prise sans outil pour votre projet ?

Envoyez votre type de câble, la taille du conducteur, les exigences de blindage, les préférences de placage et la quantité du projet. ZION peut vous aider à confirmer la configuration de prise RJ45 la plus appropriée avant l'achat.

Demander une fiche technique/un devis
Retour en haut

Liste de contrôle des paramètres suggérés

Exigence de câble solide ou toronné
Taille du conducteur 22AWG / 23AWG / 24AWG
Confirmation du système UTP
Préférence de placage 3u'' ou 50u''
Norme de chantier T568A / T568B
Quantité de projet et flux de travail d'installation

Produit Tag:

Lieu d'origine:	Chine
Nom de marque:	Zion communication OR OEM
Certification:	ISO, CE, RoHS, UL
Numéro de modèle:	Bouchon sans outil à pression gratuite

Quantité de commande min:	1 000 PCs
Détails d'emballage:	1 sac de PC/Plastic, PCS/Carton
Délai de livraison:	Normalement 10 jours de travail
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	30 000 PCS/mois

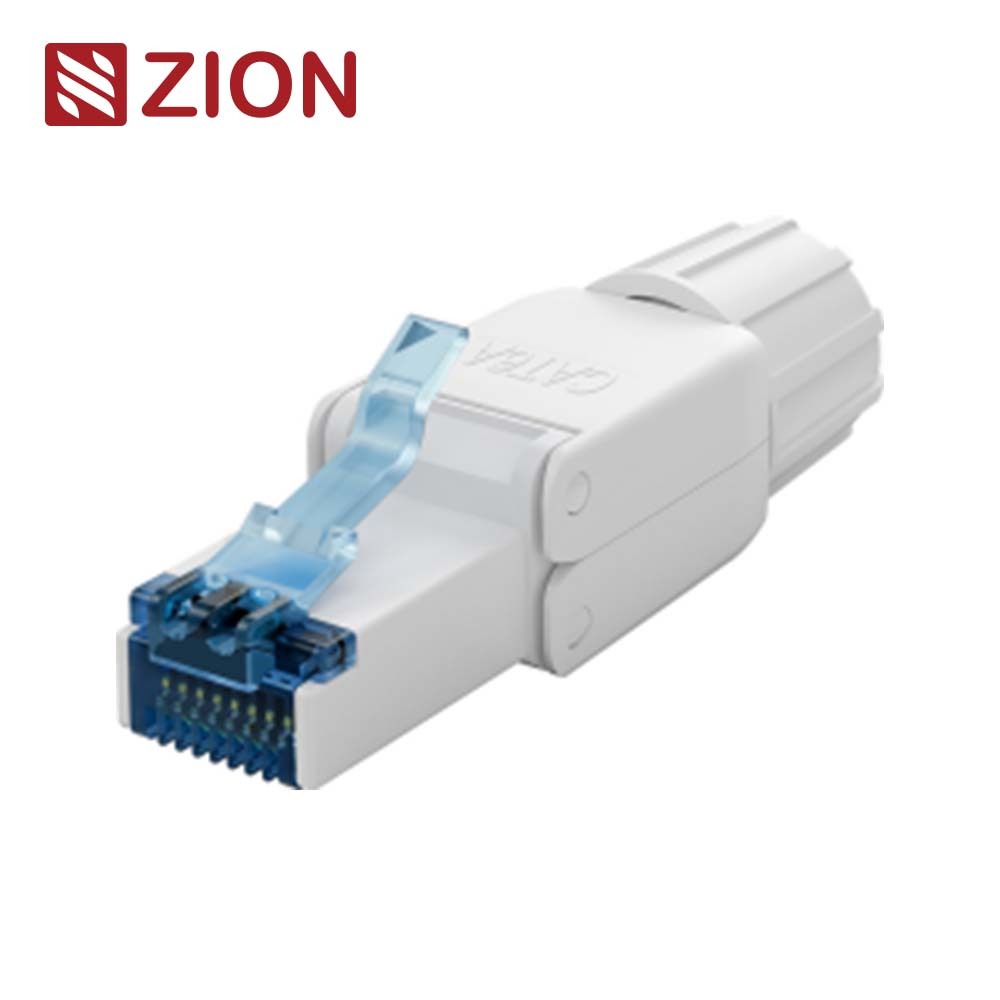

Prise sans outil CAT6A RJ45 UTP
