Description du produit:

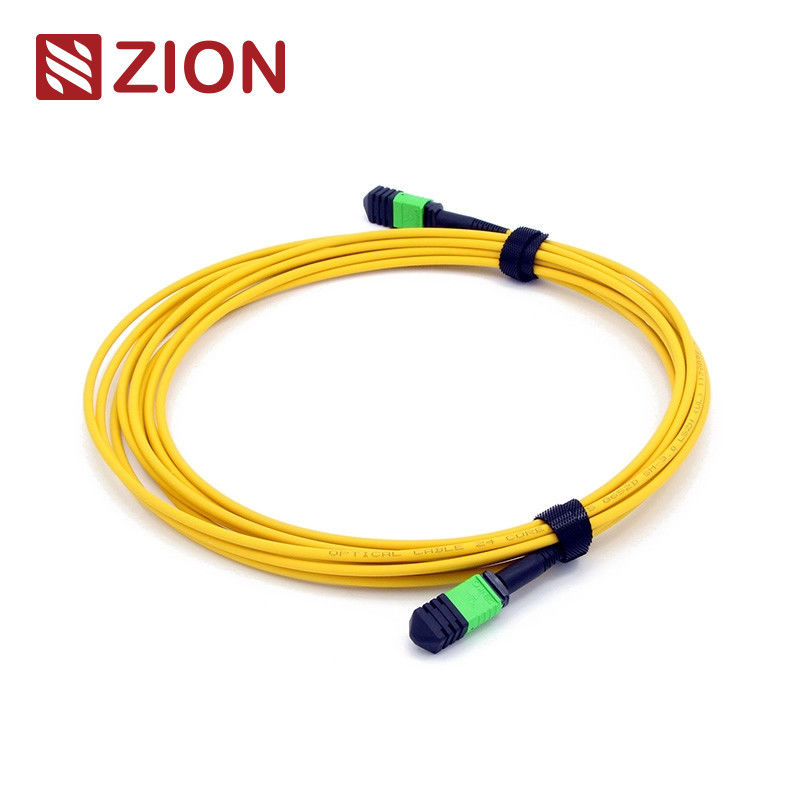

LeLe câble à fibre MPO-MPO 12Fest une solution de fibre optique haute performance et haute densité conçue pour les environnements modernes des centres de données.faible perte d'insertion, et une perte de retour élevée pour une transmission fiable des données.

Principales caractéristiques:

• Type de connecteur: MPO aux deux extrémités, conforme à la norme CEI 61754-7.
• Nombre de fibres: 12 fibres; également disponible en 24, 48, 72, 96 et 144 fibres.
• Vêtement à câbles: 3,0 mm LSZH robuste, assurant la sécurité et la conformité environnementale.
• Options polonaises:
  • APC en mode unique (SM): ≤ 0,35 dB (perte super faible), perte de retour ≥ 60 dB.
  • PC multi-mode (MM): perte d'insertion ≤ 0,6 dB, perte de retour ≥ 35 dB.
• Durabilité: résiste à 200 accouplements avec des changements de performance minimes.
• Température de fonctionnement: -40°C à +85°C, ce qui le rend adapté à divers environnements.
• Boîtiers codés par couleur pour une identification facile du type de fibre, du polissage et de la qualité des connecteurs.

Applications:

• Centres de données: Idéal pour le câblage de la colonne vertébrale haute densité prenant en charge 10G, 40G et 100G Ethernet (par exemple, 40G QSFP+ SR4, 100G QSFP28 SR4).
• Fibre à l'intérieur du bâtiment (FTTB): Pour la connexion de réseaux optiques dans les bâtiments.
• Connectivité des équipements optiques: s'intègre parfaitement aux émetteurs-récepteurs, aux cassettes et aux panneaux de patch.

Normes et conformité:

• Il est conforme aux normes IEC 61754-7, IEC 61755 et Telcordia GR-1435-CORE.
• Compatible avec les systèmes de câblage structurés TIA-568-C.
• Prend en charge les exigences IEEE 802.3 pour 40G et 100G Ethernet.

Pourquoi choisir les cordons MPO-MPO?

• Déploiement simplifié avec des connecteurs de destruction massive.
• Économique pour les installations à haute densité avec évolutivité.
• Adaptabilité rapide aux changements de types de connecteurs via des cassettes modulaires.

Règles de dénomination et informations de confirmation de commande:

Appuyez sur Pull Tab pour Senko MPO

Dessin du câble de patch à fibres MPO-MPO 12F.

Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO

1Polarité Une connexion

Les câbles MPO de polarité A utilisent une conception clé vers le haut, clé vers le bas.
Le connecteur correspond à la position 1 d'un autre connecteur. il n'y a pas de polarité flip. par conséquent, lorsque nous utilisons polarité A câble MTP pour la connexion,Nous devons utiliser des câbles A-B duplex à une extrémité et des câbles A-A duplex à l'autre extrémité.. Puisque dans cette liaison, Rx1 doit se connecter à Tx1. Si nous n'utilisons pas A-A câble de patch duplex, selon le principe de conception de polarité A câble MTP, la fibre 1 peut transmettre à la fibre 1,C'est à dire que Rx1 peut transmettre à Rx1, ce qui peut entraîner des erreurs.

2La connexion de polarité B.

Les câbles MTP de polarité B utilisent une conception clé en main. Par conséquent, comme le montre la figure ci-dessous, la position 1 d'un connecteur correspond à la position 12 d'un autre connecteur. Par conséquent,lorsque nous utilisons le câble MTP de polarité B pour la connexion, nous devrions utiliser un A-B câbles de patch duplex aux deux extrémités. puisque la clé à la clé à la conception aide à inverser la polarité, ce qui rend la fibre 1 transmettre à la fibre 12, qui est la Rx1 transmet à Tx1.

3Connexion de polarité C.

Comme les câbles MPO de polarité A, les câbles MPO de polarité C utilisent également une conception clé vers le haut, clé vers le bas.qui fait que la position 1 d'un connecteur correspond à la position 2 de
Comme le montre la figure ci-dessous, lorsque nous utilisons un câble MTP de polarité C pour la connexion, nous devrions utiliser un câble A-B duplex aux deux extrémités.Puisque la conception de la fibre croisée aide à inverser la polarité, ce qui fait que la fibre 1 transmet à la fibre 2, c'est à dire que la Rx1 transmet à Tx1.

Nom de l'organisme:Le type de polarité est dans les règles de dénomination suivantes: polarité A; polarité B; polarité C

Le câble à fibre MPO chaud de Zion Communication

• 7236001: MPO féminin à MPO féminin SM 3,0 mm LSZH 12 fibres câble de patch à fibre optique

Description du produit:
Cordon de patch féminin de 12 fibres MPO haute performance pour les applications en mode unique. Doté d'une pochette LSZH de 3,0 mm, ce cordon de patch est idéal pour les environnements de centres de données à haute densité et prend en charge 10G, 40G,et les connexions Ethernet 100G.

• 7236002: MPO féminin à MPO féminin SM 3,0 mm LSZH 24 fibres Cordon de patch à fibre optique

Description du produit:
Ce câble MPO Female à 24 fibres est conçu pour les réseaux mono-mode nécessitant une transmission de données à grande vitesse sous une forme compacte.il prend en charge jusqu'à 100 Gbps Ethernet.

• 7236003: MPO féminin à MPO féminin OM3 3,0 mm LSZH 12 fibres câble de patch en fibre optique

Description du produit:
Un câble de patch multimode féminin MPO à 12 fibres conçu pour les réseaux OM3. Avec une pochette LSZH de 3,0 mm, il garantit des performances optimales pour 40G/100G Ethernet dans les centres de données et les réseaux d'entreprise.

• 7236004: MPO féminin à MPO féminin OM3 3,0 mm LSZH 24 fibres câble de patch en fibre optique

Description du produit:
Ce câble de patch MPO Female OM3 à 24 fibres fournit une connectivité haute densité avec des performances fiables pour les réseaux multimodes.

• 7236005: MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 fibres câble de patch à fibre optique

Description du produit:
Découvrez une connectivité à faible perte et à haute densité avec ce câble de patch OM4 féminin MPO à 12 fibres, conçu pour les centres de données modernes et offrant des performances exceptionnelles pour les connexions Ethernet 40G/100G.

• 7236006: MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres câble de patch en fibre optique

Description du produit:
Ce câble de patch OM4 à 24 fibres est conçu pour des applications multimodes à haute vitesse et à haute densité.

• 7236007: MTP Femme à MTP Femme SM 3,0 mm LSZH 12 fibres Cordon de patch à fibre optique

Description du produit:
Un câble de patch mono-mode féminin à 12 fibres MTP doté d'une jaquette LSZH de 3,0 mm. Ce produit prend en charge la connectivité haut débit évolutive pour les centres de données et le câblage de la colonne vertébrale.

• 7236008: MTP Femme à MTP Femme SM 3,0 mm LSZH 24 fibres Cordon de patch à fibre optique

Description du produit:
Ce câble de patch féminin MTP à 24 fibres est idéal pour les applications en mode unique nécessitant des connexions à haute densité dans les centres de données, avec une prise en charge allant jusqu'à 100 Gbps Ethernet.

• 7236009: MTP féminin à MTP féminin OM3 3,0 mm LSZH 12 fibres câble de patch à fibre optique

Description du produit:
Un câble de patch OM3 féminin de 12 fibres MTP fiable conçu pour les applications multimodes, offrant des performances à faible perte pour les réseaux à grande vitesse dans des configurations compactes.

• 7236010: MTP féminin à MTP féminin OM3 3,0 mm LSZH 24 fibres câble de patch à fibre optique

Description du produit:
Ce câble de patch OM3 féminin à 24 fibres MTP prend en charge des applications multimodes à haute densité, offrant des performances exceptionnelles pour 40G et 100G Ethernet dans les centres de données.

• 7236011: MTP Femme à MTP Femme OM4 3,0 mm LSZH 12 fibres câble de patch à fibre optique

Description du produit:
Pour les réseaux multimodes ultra-rapides, ce câble de patch OM4 féminin MTP à 12 fibres offre une connectivité à haute densité et à faible perte avec une veste LSZH durable.

• 7236012: MTP féminin à MTP féminin OM4 3,0 mm LSZH 24 fibres câble de patch à fibre optique

Description du produit:
Un câble de patch OM4 féminin MTP à 24 fibres optimisé pour les applications multimodes, garantissant une excellente performance et fiabilité dans des environnements à haute densité.

Emballage

Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.

Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.

L'emballage peut être personnalisé.

Service OEM/ODM pour vous

• Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
• Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
• Un niveau de qualité différent.
