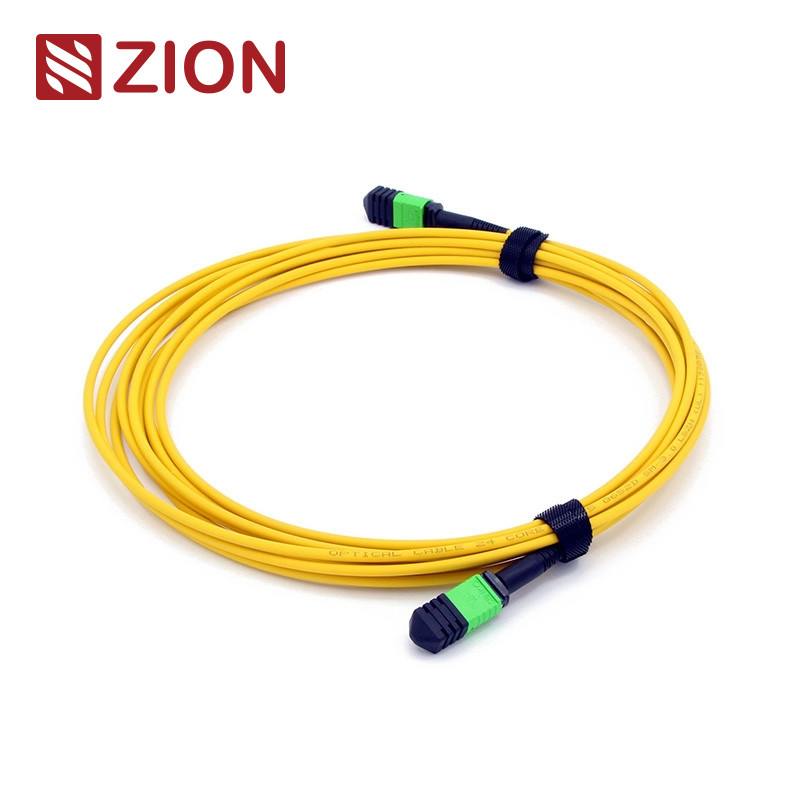

Cordon de raccordement MPO femelle vers MPO femelle monomode 3,0 mm LSZH
Le Cordon de raccordement à fibre MPO-MPO 12F est une solution de fibre optique haute performance et haute densité conçue pour les environnements de centres de données modernes. Ce cordon de raccordement offre une durabilité exceptionnelle, une faible perte d'insertion et une perte de retour élevée pour une transmission de données à haut débit fiable.
Principales caractéristiques
- Type de connecteur : MPO aux deux extrémités, conforme à la norme CEI 61754-7
- Nombre de fibres : 12 fibres ; également disponible en 24, 48, 72, 96 et 144 fibres
- Gaine de câble : LSZH robuste de 3,0 mm pour la sécurité et la conformité environnementale
- Options de polissage :
- Monomode (SM) APC : ≤0,35 dB (très faible perte), ≥60 dB de perte de retour
- Multimode (MM) PC : perte d'insertion ≤0,6 dB, perte de retour ≥35 dB
- Durabilité : Résiste à jusqu'à 200 accouplements avec des changements de performance minimes
- Température de fonctionnement : -40 °C à +85 °C pour diverses conditions environnementales
- Boîtiers à code couleur pour une identification facile du type de fibre, du polissage et de la qualité du connecteur
Applications
- Centres de données : Idéal pour le câblage dorsal haute densité prenant en charge les Ethernet 10G, 40G et 100G (par exemple, 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fibre jusqu'au bâtiment (FTTB) : Pour connecter les réseaux optiques à l'intérieur des bâtiments
- Connectivité des équipements optiques : S'intègre de manière transparente aux émetteurs-récepteurs, aux cassettes et aux panneaux de brassage
Normes et conformité
Conforme aux normes CEI 61754-7, CEI 61755 et Telcordia GR-1435-CORE. Compatible avec les systèmes de câblage structuré TIA-568-C et prend en charge les exigences IEEE 802.3 pour les Ethernet 40G et 100G.
Pourquoi choisir les cordons de raccordement MPO-MPO ?
- Déploiement simplifié avec des connecteurs à terminaison massive
- Économique pour les installations haute densité avec évolutivité
- Adaptabilité rapide aux changements de types de connecteurs via des cassettes modulaires
Règles de dénomination et informations de confirmation de commande
Languette Push Pull pour Senko MPO
Schéma du cordon de raccordement à fibre MPO-MPO 12F
| Longueur totale (L) (m) |
Tolérance de longueur (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Trois méthodes de connexion pour la polarité MTP/MPO
Connexion de polarité A
Les câbles MPO de polarité A utilisent une conception clé vers le haut, clé vers le bas. La position 1 d'un connecteur correspond à la position 1 d'un autre connecteur sans inversion de polarité. Lors de l'utilisation de câbles MTP de polarité A, des câbles de raccordement duplex A-B sont requis à une extrémité et des câbles de raccordement duplex A-A à l'autre extrémité pour assurer une transmission correcte du signal.
Connexion de polarité B
Les câbles MTP de polarité B utilisent une conception clé vers le haut, clé vers le haut. La position 1 d'un connecteur correspond à la position 12 d'un autre connecteur. Cette conception inverse la polarité, permettant à la fibre 1 de transmettre à la fibre 12 (Rx1 à Tx1).
Connexion de polarité C
Les câbles MPO de polarité C utilisent une conception clé vers le haut, clé vers le bas avec une configuration de croisement de fibres interne. La position 1 d'un connecteur correspond à la position 2 d'un autre connecteur, inversant la polarité pour une transmission correcte du signal.
Remarque : Le type de polarité est spécifié dans les règles de dénomination suivantes : Polarité A, Polarité B, Polarité C.
Produits de cordons de raccordement à fibre MPO de Zion Communication
7236001 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle SM 3,0 mm LSZH 12 fibres
Cordon de raccordement MPO femelle 12 fibres haute performance pour les applications monomodes. Doté d'une gaine LSZH de 3,0 mm, ce cordon de raccordement est idéal pour les environnements de centres de données haute densité et prend en charge les connexions Ethernet 10G, 40G et 100G.
7236002 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle SM 3,0 mm LSZH 24 fibres
Ce cordon de raccordement MPO femelle 24 fibres est conçu pour les réseaux monomodes nécessitant une transmission de données à haut débit dans un format compact.
7236003 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres
Un cordon de raccordement multimode MPO femelle 12 fibres conçu pour les réseaux OM3, garantissant des performances optimales pour les Ethernet 40G/100G.
7236004 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle OM3 3,0 mm LSZH 24 fibres
Ce cordon de raccordement MPO femelle OM3 24 fibres offre une connectivité haute densité avec des performances fiables pour les réseaux multimodes.
7236005 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle OM4 3,0 mm LSZH 12 fibres
Bénéficiez d'une connectivité à faible perte et haute densité avec ce cordon de raccordement MPO femelle OM4 12 fibres conçu pour les centres de données modernes.
7236006 : Cordon de raccordement à fibre optique MPO femelle vers MPO femelle OM4 3,0 mm LSZH 24 fibres
Ce cordon de raccordement OM4 24 fibres est conçu pour les applications multimodes à haut débit et haute densité.
7236007 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle SM 3,0 mm LSZH 12 fibres
Un cordon de raccordement monomode MTP femelle 12 fibres doté d'une gaine LSZH de 3,0 mm pour une connectivité évolutive à haut débit.
7236008 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle SM 3,0 mm LSZH 24 fibres
Ce cordon de raccordement MTP femelle 24 fibres est idéal pour les applications monomodes nécessitant des connexions haute densité.
7236009 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle OM3 3,0 mm LSZH 12 fibres
Un cordon de raccordement MTP femelle OM3 12 fibres fiable conçu pour les applications multimodes avec des performances à faible perte.
7236010 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle OM3 3,0 mm LSZH 24 fibres
Ce cordon de raccordement MTP femelle OM3 24 fibres prend en charge les applications multimodes haute densité pour les Ethernet 40G et 100G.
7236011 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle OM4 3,0 mm LSZH 12 fibres
Pour les réseaux multimodes ultra-rapides, ce cordon de raccordement MTP femelle OM4 12 fibres offre une connectivité haute densité et à faible perte.
7236012 : Cordon de raccordement à fibre optique MTP femelle vers MTP femelle OM4 3,0 mm LSZH 24 fibres
Un cordon de raccordement MTP femelle OM4 24 fibres optimisé pour les applications multimodes dans les environnements haute densité.
Emballage
Ce paquet de câbles à fibre optique facile à manipuler et bien protégé est étiqueté et marqué par OMC par défaut. Tailles de carton standard : 34 × 22 × 15 cm ; 44 × 34 × 24 cm ; 54 × 39 × 34 cm. La sélection du carton dépend de la quantité commandée. Un emballage personnalisé est disponible.
Services OEM/ODM
- Couleur du câble, texte d'impression, matériau de la gaine du câble, couleur du connecteur
- Étiquette OEM, bague d'identification, étiquette de câble, boîte, marques d'expédition
- Différents niveaux de qualité disponibles
