Durabilité: | <0.3dB changement typique, 200 accouplements | Interchangeabilité: | ≤0.2dB |
---|---|---|---|
Temps de branchement: | ≤ 500 | Résistance à la traction: | >70N |
Température de fonctionnement (℃): | -40 à + 85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

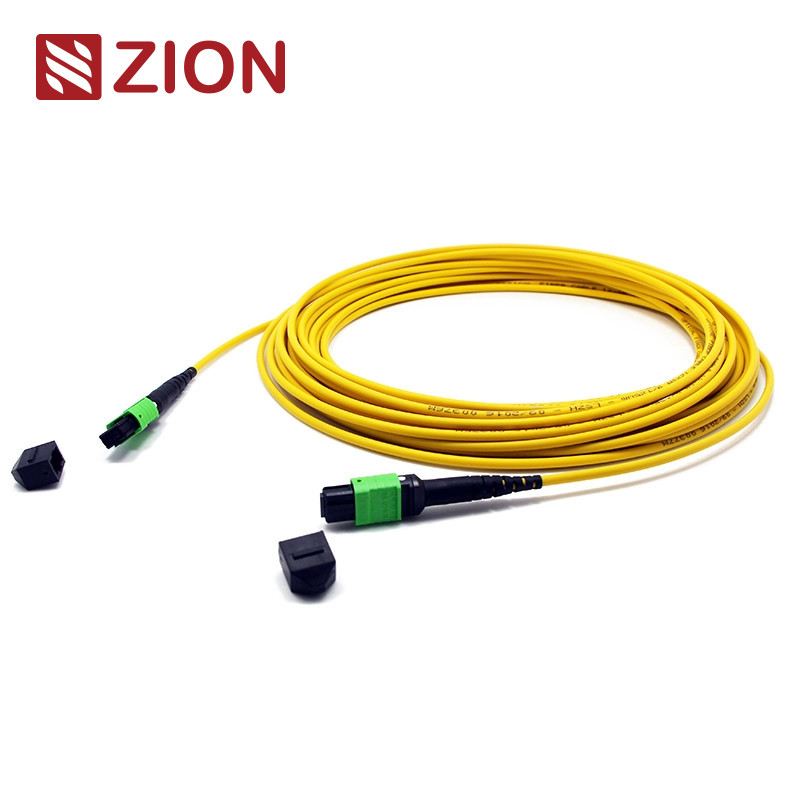

ZCM1152HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 24 de MPO | |||||||||||||||||||||||||||||||||||||||||||
|
La norme industrielle des connecteurs :
|
le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
la Manche de fibre du 10G conforme | ||||||||
40G et 100G IEEE 802,3 |
Caractéristiques optiques :
Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
perte de nsertion (MPO) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perte de retour (MPO) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
Longévité | <0> | |||||||
Interchangeabilité | ≤0.2dB | |||||||
Résistance à la traction | >70N | |||||||
Périodes embrochables | ≤500 | |||||||
Température de fonctionnement (℃) | ·- 40 à + 85°C |
Caractéristiques : | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Application : | ||||||||||||||||||||||||||||||||||||||||||||
|
Nommer l'information de confirmation de Rules&Order :
Tab For Senko va-et-vient MPO
Dessin de corde de correction de fibre de MPO-MPO 12F.
Longueur totale (L) (m) | longueur de la tolérance (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% x L/-0 |
|
L'aide de trois méthodes de connexion gardent la bonne polarité de MTP/MPO
Solution de la polarité Base-24
Pour rattraper avec l'exigence accrue pour une largeur de bande plus élevée, 24 câbles de la fibre MTP/MPO sont présentés pour faciliter la migration au réseau 100G. Il double la densité de 12 que la fibre câblant dans la même empreinte de pas, qui réduit le compte de fibre, permet pour moins la voie de câble, et améliorer le flux d'air. L'entretien de polarité de base-24 MTP/MPO câblant, cependant, est plus compliqué. OMC recommande le type câble de tronc d'A (clé- à la clé-vers le bas) MTP/MPO. Avec notre type type cassette d'AF, aucun besoin d'Aand de Un--Un à câble de correction plus. La méthode de connectivité est illustrée dans l'image suivante |
CÂBLE du TRONC chaud de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 12 de MPO | ||||||
7236002 | ZCM1152HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 24 de MPO | ||||||
7236003 | ZCM1127HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 12 de MTP | ||||||
7236008 | ZCM2152HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 24 de MTP | ||||||
7236009 | ZCM2127HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 24 |
Emballage
La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
3. Niveau de qualité différent. |
