Durabilité: | <0.3dB changement typique, 200 accouplements | Interchangeabilité: | ≤0.2dB |
---|---|---|---|
Résistance à la traction: | >70N | Temps de branchement: | ≤ 500 |
Température de fonctionnement (℃): | -40 à + 85°C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

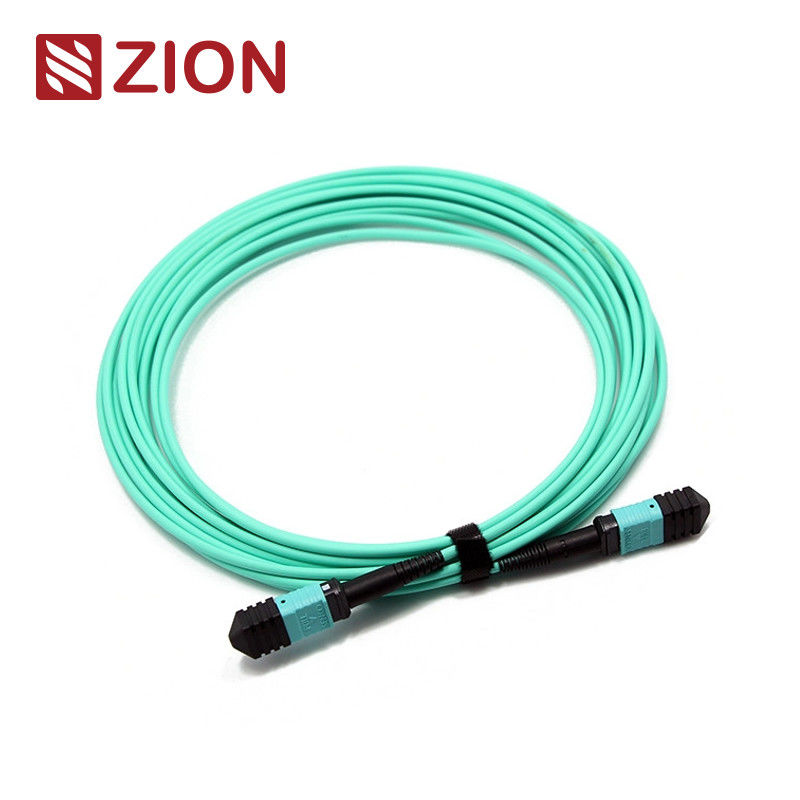

ZCM1127HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 12 | |||||||||||||||||||||||||||||||||||||||||||
|
La norme industrielle des connecteurs :
Connecteur | Référence | Logement des détails | ||||||
MPO unimodal | Le CEI 61754-7 | SM RPA : Botte verte de connectors+black (perte standard MPO) SM RPA : Botte jaune de connectors+black (basse perte superbe MPO) |
||||||
MPO à plusieurs modes de fonctionnement | Le CEI 61754-7 |
PC OM1&OM2 : Botte beige de connectors+black (perte standard MPO) |
le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
la Manche de fibre du 10G conforme | ||||||||
40G et 100G IEEE 802,3 |
Caractéristiques optiques :
Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
perte de nsertion (MPO) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perte de retour (MPO) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
Longévité | <0> | |||||||
Interchangeabilité | ≤0.2dB | |||||||
Résistance à la traction | >70N | |||||||
Périodes embrochables | ≤500 | |||||||
Température de fonctionnement (℃) | ·- 40 à + 85°C |
Caractéristiques : | ||||||||
basse perte par insertion de , perte de rendement élevé | ||||||||
la TA de a basé le connecteur de Multi-fibre, 4,8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
solution économique de pour le masse-arrêt de la fibre | ||||||||
le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
bon dans la répétabilité et l'échangeabilité |
Application : | ||||||||||||||||||||||||||||||||||||||||||||
|
Nommer l'information de confirmation de Rules&Order :
Tab For Senko va-et-vient MPO
Dessin de corde de correction de fibre de MPO-MPO 12F.
Longueur totale (L) (m) | longueur de la tolérance (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40“+0,5% x L/-0 |
|
L'aide de trois méthodes de connexion gardent la bonne polarité de MTP/MPO
1. Polarité une connexion
La polarité des câbles D'un MPO épuisent une clé, principal en bas de la conception. Par conséquent, suivant les indications de la figure ci-dessous, la position 1 d'une le connecteur correspond à la position 1 d'un autre connecteur. Il n'y a aucune secousse de polarité. Par conséquent, quand nous employons la polarité un câble de MTP pour la connexion, nous devons employer des câbles de correction de duplex d'A-B sur les câbles duplex d'une extrémité et de correction d'A-A sur l'autre extrémité. Depuis dans ce lien, Rx1 doit se relier à Tx1. Si nous n'employons pas le câble duplex de correction d'A-A, selon la conception de bases de polarité un câble de MTP, la fibre 1 peut transmettre à la fibre 1, c'est-à-dire Rx1 peut transmettre à Rx1, qui peut causer des erreurs. |
2. Connexion de la polarité B
Les câbles de la polarité B MTP épuisent une clé, principal vers le haut de la conception. Par conséquent, suivant les indications de la figure ci-dessous, la position 1 d'un connecteur correspond à la position 12 d'un autre connecteur. Par conséquent, quand nous employons le câble de la polarité B MTP pour la connexion, nous devrions employer des câbles d'une correction de duplex d'A-B sur les deux extrémités. Depuis la clé jusqu'à la clé vers le haut de l'aide de conception renverser la polarité, qui fait la fibre 1 transmettent à la fibre 12, celui est le Rx1 transmet à Tx1. |
3. Connexion de la polarité C
Comme la polarité les câbles D'un MPO, câbles de la polarité C MPO épuisent également une clé, principal en bas de la conception. Cependant, en dedans dans le câble, il y a une conception de croix de fibre, dont fait la position 1 d'un connecteur correspond à la position 2 un autre connecteur. Suivant les indications de la figure ci-dessous, quand nous employons le câble de la polarité C MTP pour la connexion, nous devrions employer des câbles d'une correction de duplex d'A-B sur les deux extrémités. Depuis l'aide croisée de conception de fibre renverser la polarité, qui fait la fibre 1 transmettent à la fibre 2, celui est le Rx1 transmet à Tx1. |
Note : Le type de polarité est dans la règle-polarité de nomination suivante A ; Polarité B ; Polarité C
CÂBLE du TRONC chaud de Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 12 de MPO | ||||||
7236002 | ZCM1152HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 24 de MPO | ||||||
7236003 | ZCM1127HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 12 | ||||||
7236004 | ZCM1157HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 24 | ||||||
7236005 | ZCM1128HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 12 | ||||||
7236006 | ZCM1158HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 24 | ||||||
7236007 | ZCM2122HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 12 de MTP | ||||||
7236008 | ZCM2152HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 24 de MTP | ||||||
7236009 | ZCM2127HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 12 | ||||||
7236010 | ZCM2157HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 24 | ||||||
7236011 | ZCM2128HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 12 | ||||||
7236012 | ZCM2158HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 24 |
Emballage
La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
3. Niveau de qualité différent. |
