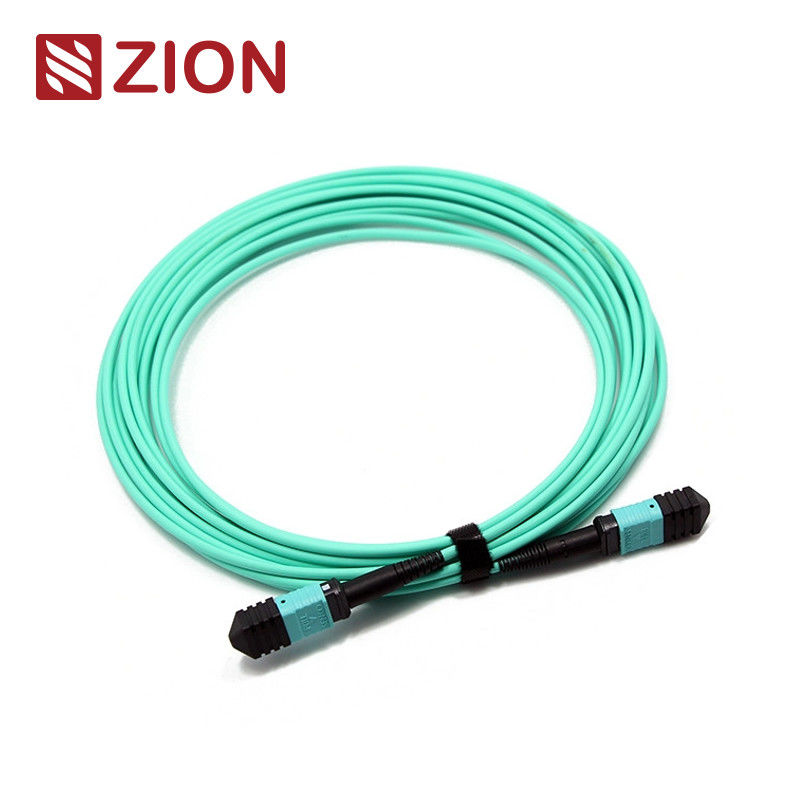

Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité

12 Fibers OM3 LSZH MPO Patch Cord Custom Meters for High-Density Data Centers
12 Fibers OM3 LSZH MPO Patch Cord Custom Meters for High-Density Data Centers
12 Fibers OM3 LSZH MPO Patch Cord Custom Meters for High-Density Data Centers
Informations de base
Lieu d'origine: Chine
Nom de marque: HELLOSIGNAL® OR OEM
Quantité de commande min: 50PCS
Détails d'emballage: 10 pièces/sac en plastique
Délai de livraison: Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Durabilité: <0.3dB changement typique, 200 accouplements Interchangeabilité: ≤0,2dB
Résistance à la traction: >70N Temps de branchement: ≤ 500
Température de fonctionnement (°C): -40 à + 85°C
Mettre en évidence:

Corde de correction de 12 fibres MPO

,

Corde de correction d'OM3 Mpo

,

Le câble de patch MPO de LSZH

Description de produit

Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres, mètres personnalisés
Cordon de raccordement fibre optique MPO haute densité conçu pour la transmission de données moderne dans des environnements exigeants.
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 0
Identification du produit
Code Zion : ZCM1127HLA1X
Description Zion : Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres (mètres personnalisés)
Aperçu du produit
Le connecteur MPO est un connecteur fibre à plusieurs cœurs haute densité conçu pour les exigences de transmission de données contemporaines. Il est largement utilisé dans les environnements à haute densité, notamment les centres de données, l’infrastructure de construction en fibre optique et les connexions de dispositifs optiques internes pour des systèmes tels que les émetteurs-récepteurs 40G, 100G et QSFP+.
Caractéristiques du cordon de raccordement MPO
  • Construction : Terminé avec des connecteurs MPO aux deux extrémités, connectant les modules MPO comme une liaison permanente
  • Configurations : Disponible en plusieurs nombres de fibres : 12, 24, 48, 60, 72, 96 et 144 fibres
  • Débits de données : Prend en charge des vitesses de transmission allant jusqu’à 10/40/100 Gbit/s
  • Flexibilité : Reconfiguration facile en changeant les cassettes au lieu des connecteurs de câbles principaux
  • Applications : Interconnexion de cassettes, de panneaux et de ventilateurs MPO ; Déploiement rapide dans les configurations de câblage haute densité ; Conçu pour les optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4
Normes industrielles des connecteurs
Référence monomode MPO :CEI 61754-7
Détails du boîtier monomode MPO :SM APC (connecteurs verts/jaunes + botte noire)
Référence multimode MPO :CEI 61754-7
Détails du boîtier multimode MPO :OM1/OM2 (beige), OM3/OM4 (aqua/violet bruyère)
Spécifications optiques
Perte d’insertion (MPO) Monomode (APC) :Standard : ≤0,75 dB ; Faible perte : ≤0,35 dB
Perte d’insertion (MPO) Multimode (PC) :Standard : ≤0,6 dB ; Faible perte : ≤0,35 dB
Perte de retour (MPO) Monomode (APC) :≥60 dB
Perte de retour (MPO) Multimode (PC) :≥25 dB
Durabilité Monomode (APC) :Changement typique <0,3 dB (200 accouplements)
Résistance à la traction Monomode (APC) :>70 N
Température de fonctionnement Monomode (APC) :-40 °C à +85 °C
Principales caractéristiques
  • Faible perte : Haute performance avec une faible perte d’insertion et une perte de retour élevée
  • Options robustes : Disponible avec des options de câble rond, de câble ovale et de ruban nu
  • Identification : Boîtiers à code couleur pour une différenciation facile du type et de la qualité de la fibre
  • Compatibilité : Interchangeable pour les systèmes de câblage structuré et conforme aux normes mondiales (CEI 61754-7, Telcordia GR-1435-CORE, TIA-568-C)
Applications
  • Centres de données haute densité : Prend en charge efficacement les exigences de câblage dense
  • Infrastructure de fibre optique : Idéal pour la connectivité des bâtiments
  • Connexions optiques internes : Fournit des connexions fiables pour les équipements à fibre
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 1Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 2Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 3
Spécifications de tolérance de longueur
Longueur totale (L)(m) : longueur de la tolérance (cm)
0
1
10
40
Méthodes de connexion de polarité MPO
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 4
Connexion de polarité A
Les câbles MPO de polarité A utilisent une conception clé vers le haut, clé vers le bas. La position 1 d’un connecteur correspond à la position 1 d’un autre connecteur sans basculement de polarité. Nécessite des câbles de raccordement duplex A-B à une extrémité et des câbles de raccordement duplex A-A à l’autre extrémité pour une transmission correcte du signal.
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 5
Connexion de polarité B
Les câbles MTP de polarité B utilisent une conception clé vers le haut, clé vers le haut. La position 1 d’un connecteur correspond à la position 12 d’un autre connecteur. Nécessite des câbles de raccordement duplex A-B aux deux extrémités pour un basculement de polarité et une transmission du signal corrects.
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 6
Connexion de polarité C
Les câbles MPO de polarité C utilisent une conception clé vers le haut, clé vers le bas avec une configuration de croisement de fibres interne. La position 1 d’un connecteur correspond à la position 2 d’un autre connecteur. Nécessite des câbles de raccordement duplex A-B aux deux extrémités pour un routage correct du signal.
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 7
Remarque : Le type de polarité est spécifié dans les règles de dénomination des produits - Polarité A, Polarité B ou Polarité C.
Produits connexes
7236001 | ZCM1122HIA1X
Cordon de raccordement MPO femelle vers MPO femelle SM 3,0 mm LSZH 12 fibres - Cordon de raccordement à fibre monomode pour les centres de données à haut débit et le câblage dorsal
7236002 | ZCM1152HIA1X
Cordon de raccordement MPO femelle vers MPO femelle SM 3,0 mm LSZH 24 fibres - Solution monomode haute densité prenant en charge l’Ethernet 40G/100G
7236003 | ZCM1127HLA1X
Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres - Connectivité fibre multimode pour les réseaux 10G/40G/100G
7236004 | ZCM1157HLA1X
Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 24 fibres - Optimisé pour les réseaux multimodes haute densité (OM3)
7236005 | ZCM1128HMA1X
Cordon de raccordement MPO femelle vers MPO femelle OM4 3,0 mm LSZH 12 fibres - Conçu pour les connexions multimodes (OM4) à haut débit
7236006 | ZCM1158HMA1X
Cordon de raccordement MPO femelle vers MPO femelle OM4 3,0 mm LSZH 24 fibres - Solution multimode efficace et fiable pour les réseaux 40G/100G
Informations sur l’emballage
Ce paquet de câbles à fibre optique facile à manipuler et bien protégé est étiqueté et marqué par OMC par défaut. Tailles de carton standard : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. La sélection du carton dépend de la quantité commandée. Emballage personnalisé disponible.
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 8
Services OEM/ODM
  • Couleur du câble, texte d’impression, matériau de la gaine du câble, personnalisation de la couleur du connecteur
  • Étiquette OEM, bague d’identification, étiquettes de câble, conception de boîte, marques d’expédition
  • Différents niveaux de qualité disponibles
Cordon de raccordement MPO 12 fibres OM3 LSZH personnalisé en mètres pour centres de données haute densité 9
