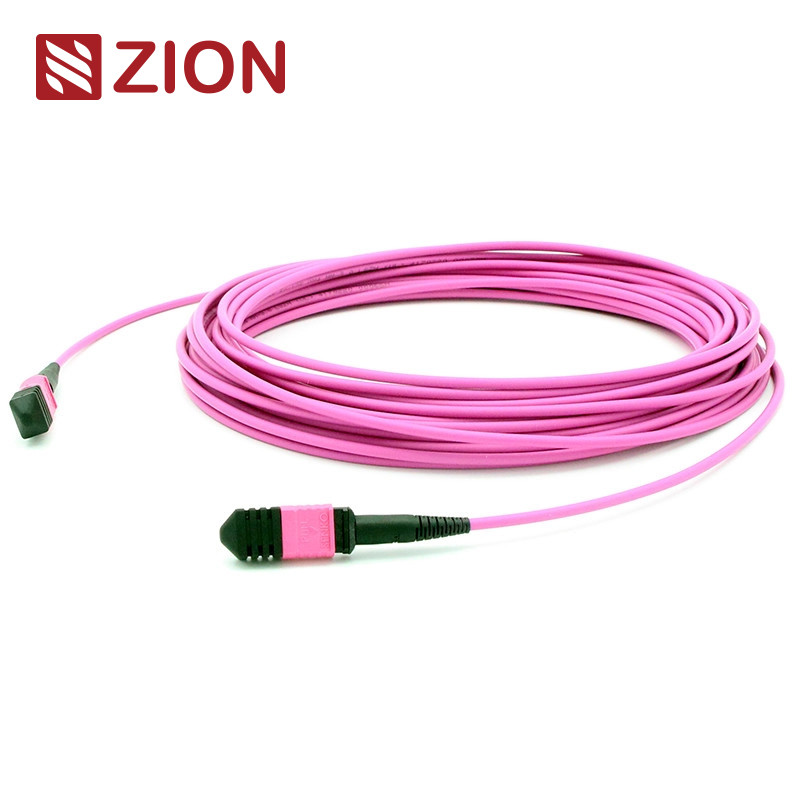

MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 fibres MPO fil de patch compteurs personnalisés
Le code Zion: ZCM1128HMA1X
Définition:
MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 cordons de patch à fibres
Résumé
Le connecteur MPO (Multi-Fiber Push On) est un connecteur à fibre à haute densité et à plusieurs cœurs couramment utilisé dans des applications telles que les centres de données, la construction de connexions à fibre,et connexions d'équipements optiques internes pour des appareils tels que des émetteurs-récepteurs optiques (40G), 100G, QSFP+).
Ce câble de patch MPO est équipé de fibres multimode OM4, terminées par des connecteurs MPO aux deux extrémités, fournissant un lien fiable et haute performance.Il prend en charge des débits de données allant jusqu'à 10G/40G/100G et est idéal pour un déploiement rapide dans des environnements à haute densité.
Normes et conformité
- Les normes:Les produits de base doivent être présentés dans un emballage de qualité supérieure à la norme IEC 61754-7.
- Applications:Conforme à la norme IEEE 802.3 (40G, 100G) et à la norme 10G Fiber Channel
Principales caractéristiques
- Faible perte d'insertion, perte de rendement élevée:Assure des connexions fiables et de haute qualité.
- Connectivité multifibre:Disponible en ensembles de fibres de 4, 8, 12 et 24.
- Conception robuste:Prend en charge les types de câbles ronds et ovaux.
- La flexibilité:Conçus pour la destruction en masse et le remplacement facile des connecteurs de panneau de patch.
- Chambres à couleur:Réservoir aquatique pour les fibres multimodes OM4.
Performance optique
- Perte d'insertion (MPO):
- Perte standard: ≤ 0,6 dB (maximum), ≤ 0,5 dB (typique)
- Perte extrêmement faible: ≤0,35 dB (maximum), ≤0,2 dB (typique)
- Perte de rendement:
- ≥ 25 dB pour les connecteurs MPO
- Durée de vie:Variation ≤ 0,3 dB après 200 accouplements
- Température de fonctionnement:-40°C à +85°C
Applications
- Centres de données:Des solutions de câblage à haute densité pour des déploiements plus rapides.
- Fibre à l'édifice:Des connexions efficaces.
- Connexions internes des équipements à fibre:Des cassettes d'interconnexion, des plaquettes et des ventilateurs robustes.
Règles de dénomination et informations de confirmation de commande:
Appuyez sur Pull Tab pour Senko MPO
Dessin du câble de patch à fibres MPO-MPO 12F.
Longueur totale ((L) ((m): longueur de tolérance ((cm)
011040
Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO
1Polarité Une connexion
Les câbles MPO de polarité A utilisent une conception clé vers le haut, clé vers le bas.
Le connecteur correspond à la position 1 d'un autre connecteur. il n'y a pas de polarité flip. par conséquent, lorsque nous utilisons polarité A câble MTP pour la connexion,Nous devons utiliser des câbles A-B duplex à une extrémité et des câbles A-A duplex à l'autre extrémité.. Puisque dans cette liaison, Rx1 doit se connecter à Tx1. Si nous n'utilisons pas A-A câble de patch duplex, selon le principe de conception de polarité A câble MTP, la fibre 1 peut transmettre à la fibre 1,C'est à dire que Rx1 peut transmettre à Rx1, ce qui peut entraîner des erreurs.
2La connexion de polarité B.
Les câbles MTP de polarité B utilisent une conception clé en main. Par conséquent, comme le montre la figure ci-dessous, la position 1 d'un connecteur correspond à la position 12 d'un autre connecteur. Par conséquent,lorsque nous utilisons le câble MTP de polarité B pour la connexion, nous devrions utiliser un A-B câbles de patch duplex aux deux extrémités. puisque la clé à la clé à la conception aide à inverser la polarité, ce qui rend la fibre 1 transmettre à la fibre 12, qui est la Rx1 transmet à Tx1.
3Connexion de polarité C.
Comme les câbles MPO de polarité A, les câbles MPO de polarité C utilisent également une conception clé vers le haut, clé vers le bas.qui fait que la position 1 d'un connecteur correspond à la position 2 de
Comme le montre la figure ci-dessous, lorsque nous utilisons un câble MTP de polarité C pour la connexion, nous devrions utiliser un câble A-B duplex aux deux extrémités.Puisque la conception de la fibre croisée aide à inverser la polarité, ce qui fait que la fibre 1 transmet à la fibre 2, c'est à dire que la Rx1 transmet à Tx1.
Note: Le type de polarité est dans les règles de dénomination suivantes: polarité A; polarité B; polarité C
Le câble chaud du tronc de Zion Communications
- 7236001 ZCM1122HIA1X: MPO Femme à MPO Femme SM 3,0 mm LSZH 12 Fibres MPO Cordon de patch compteurs personnalisés
- 7236002 ZCM1152HIA1X: MPO féminin à MPO féminin SM 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés
- 7236003 ZCM1127HLA1X: MPO féminin à MPO féminin OM3 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés
- 7236004 ZCM1157HLA1X: MPO féminin à MPO féminin OM3 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés
- 7236005 ZCM1128HMA1X: MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés
- 7236006 ZCM1158HMA1X: MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés
- 7236007 ZCM2122HIA1X: MTP Femme à MTP Femme SM 3,0 mm LSZH 12 Fibres MTP Cordon de patch compteurs personnalisés
- 7236008 ZCM2152HIA1X: MTP Femme à MTP Femme SM 3,0 mm LSZH 24 Fibres MTP Cordon de patch compteurs personnalisés
- 7236009 ZCM2127HLA1X: MTP féminin à MTP féminin OM3 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés
- 7236010 ZCM2157HLA1X: MTP Femme à MTP Femme OM3 3,0 mm LSZH 24 Fibres MTP Cordon de patch compteurs personnalisés
- 7236011 ZCM2128HMA1X: MTP féminin à MTP féminin OM4 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés
- 7236012 ZCM2158HMA1X: MTP féminin à MTP féminin OM4 3,0 mm LSZH 24 fibres MTP câble de patch compteurs personnalisés
Emballage
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
Service OEM/ODM pour vous
- Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
- Un niveau de qualité différent.
