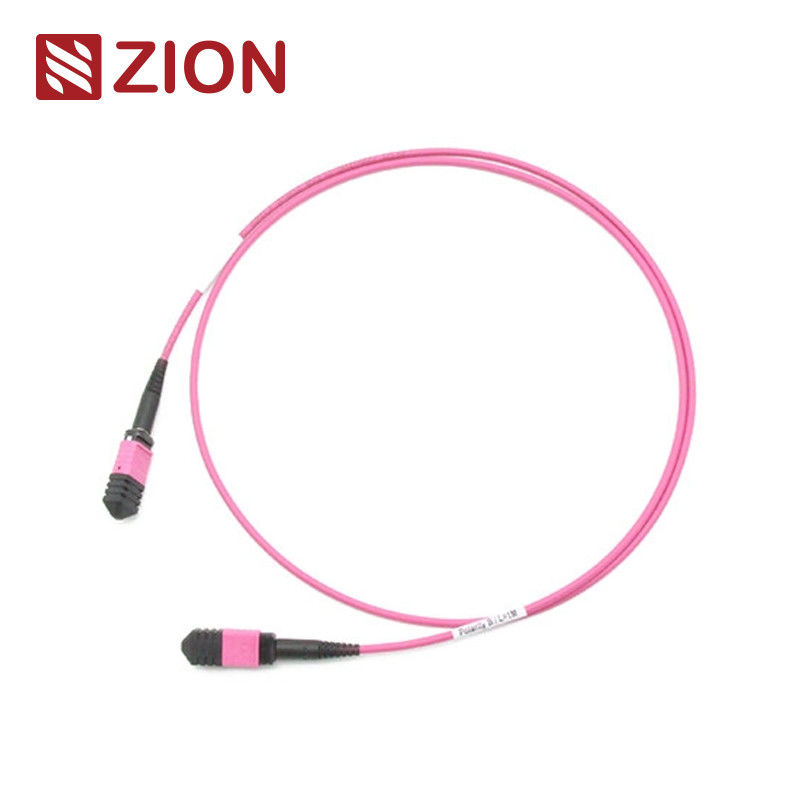

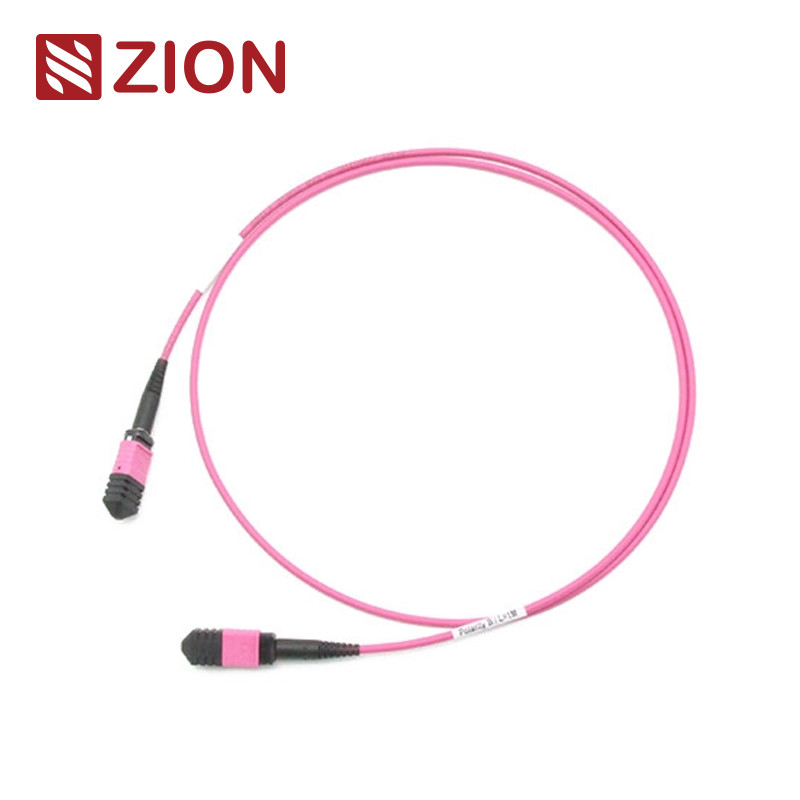

MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres MPO cordon de patch compteurs personnalisés
Le code et la description de Sion
Le code Zion:Le numéro de série est le numéro de série de l'appareil.
Description du projet:MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres MPO cordon de patch compteurs personnalisés
Le connecteur MPO est un type de connecteur à fibre.Le système de pré-connexion par fibre MPO à haute densité est actuellement principalement utilisé dans les environnements à haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MPO sont distingués selon la réglementation IEC 61754-7: nombre de noyaux (numéro de matrice), tête mâle (homme, femme), polarité (PC ou APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. Le câble de patch en fibre MPO est terminé avec un connecteur MPO aux deux extrémités.Le câble MPO Fiber Patch est disponible avec 12, 24, 48,6072,96, 144fibres. Prise en charge de vitesses allant jusqu'à 10/40/100Gbps solutions de centre de données. Ils sont généralement adoptés pour interconnecter des cassettes, des panneaux ou des ventilateurs MPO robustes,et de faciliter le déploiement rapide de câblage d'enceinte à haute densité dans les centres de données et autres environnements à haute fibreEn outre, MPO offre également beaucoup de flexibilité et de commodité une fois que vous devez changer le style de connecteur dans les panneaux de patch.Juste l'installation d'une nouvelle cassette avec le nouveau style de connecteur sur le côté crossconnect du panneau de patch.
Le cordon de patch de fibre MPO-MPO 12F est conçu pour les connexions directes optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4 et les centres de données à haute densité.
Connecteurs Norme industrielle
Règle de référence MPO pour un mode unique:Pour les appareils électroniques
Détails du logement MPO en mode unique:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à très faible perte)
Règle de référence MPO Multimode:Pour les appareils électroniques
Détails du boîtier multimode MPO:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Spécifications optiques
Spécifications optiques pour les câbles à harnais droit MPO-LC
Mode unique (SM) - APC poli à 8 degrés
Multimode (MM) - Polonais plat pour PC
Spécifications générales
- Durabilité: < 0,3 dB changement typique après 200 accouplements
- Interchangeabilité: ≤ 0,2 dB
- Résistance à la traction: > 70 N
- Temps de prise en charge: ≤ 500
- Température de fonctionnement: -40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Application du projet
Tous les connecteurs MPO d'OMC sont de Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Règles de dénomination et informations de confirmation de commande:
Appuyez sur Pull Tab pour Senko MPO
Dessin du câble de patch à fibres MPO-MPO 12F.
| Longueur totale (L) (m) |
longueur de tolérance ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| Le montant de l'aide est calculé en fonction de l'exposition à l'inondation. |
|
Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO
Solution de polarité de base 24
Pour répondre à la demande croissante de bande passante plus élevée, un câble MTP/MPO à 24 fibres est introduit pour faciliter la migration vers le réseau 100G.Il double la densité du câblage à 12 fibres dans la même empreinteLe maintien de la polarité du câblage MTP/MPO de base-24 est toutefois plus compliqué.L'OMC recommande le câble troncal MTP/MPO de type A. Avec notre cassette AF de type A et de type AF, il n'est plus nécessaire d'utiliser un câble de patch A à A. La méthode de connectivité est illustrée dans l'image suivante
Le câble chaud du tronc de Zion Communications
- 7236001 ZCM1122HIA1X: MPO féminin à MPO féminin SM 3.0mm LSZH 12 fibres MPO câble de patch compteurs personnalisés.
- 7236002 ZCM1152HIA1X: MPO féminin à MPO féminin SM 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés.
- 7236003 ZCM1127HLA1X: MPO féminin à MPO féminin OM3 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés.
- 7236004 ZCM1157HLA1X: MPO féminin à MPO féminin OM3 3,0 mm LSZH 24 fibres MPO câble de patch compteurs personnalisés.
- 7236005 ZCM1128HMA1X: MPO féminin à MPO féminin OM4 3,0 mm LSZH 12 fibres MPO câble de patch compteurs personnalisés.
- 7236006 ZCM1158HMA1X: MPO féminin à MPO féminin OM4 3,0 mm LSZH 24 fibres MPO patch cord compteurs personnalisés.
- 7236007 ZCM2122HIA1X: MTP Femme à MTP Femme SM 3,0 mm LSZH 12 Fibres MTP Cordes de patch Métre personnalisé.
- 7236008 ZCM2152HIA1X: MTP féminin à MTP féminin SM 3,0 mm LSZH 24 fibres MTP câble de patch compteurs personnalisés.
- 7236009 ZCM2127HLA1X: MTP Femme à MTP Femme OM3 3,0 mm LSZH 12 Fibres MTP Cordon de patch compteurs personnalisés.
- 7236010 ZCM2157HLA1X: MTP Femme à MTP Femme OM3 3,0 mm LSZH 24 Fibres MTP Cordes de patch Métre personnalisé.
- 7236011 ZCM2128HMA1X: MTP féminin à MTP féminin OM4 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés.
- 7236012 ZCM2158HMA1X: MTP féminin à MTP féminin OM4 3,0 mm LSZH 24 fibres MTP câble de patch compteurs personnalisés.
Emballage
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
Service OEM/ODM pour vous
- Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
- Un niveau de qualité différent.
