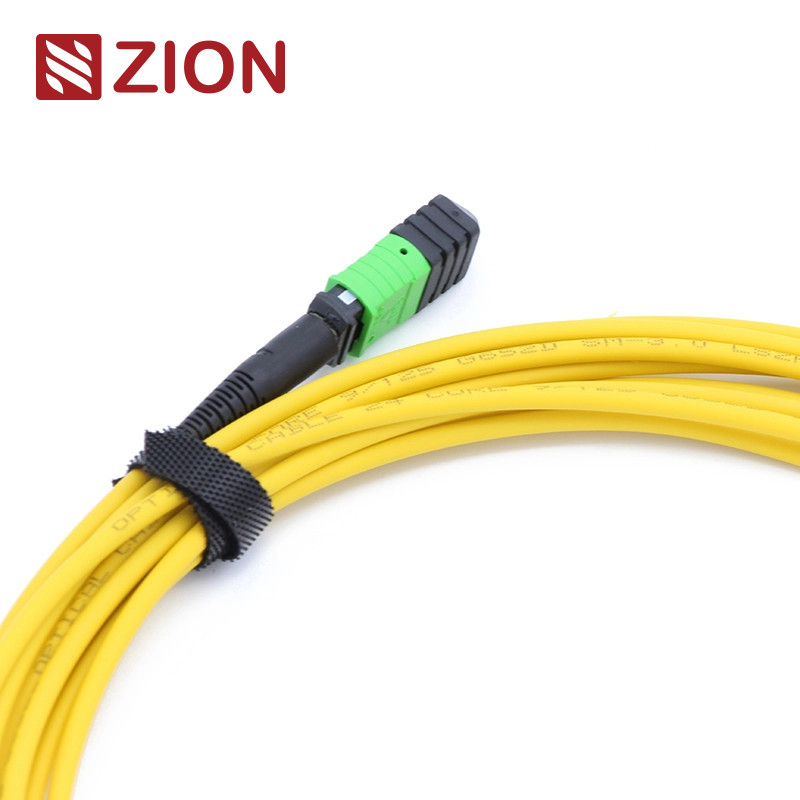

Cordon de raccordement MTP femelle vers MTP femelle 12 fibres
Cordon de raccordement fibre optique LSZH 3,0 mm monomode conçu pour les applications de centres de données haute densité et les solutions de réseau 40G/100G.
Identification du produit
Code Zion : ZCM2122HIA1X
Description : Cordon de raccordement MTP femelle vers MTP femelle SM 3,0 mm LSZH 12 fibres MTP, compteurs personnalisés
Aperçu du produit
Le connecteur MTP est un type de connecteur multi-fibres enfichable conçu pour les applications de fibre optique haute densité. Ce système de pré-connexion est principalement utilisé dans les centres de données, les déploiements de fibre jusqu’au bâtiment et les connexions internes au sein des équipements d’émetteur-récepteur optiques prenant en charge les technologies 40G, 100G et QSFP+.
Les connecteurs MTP sont classés selon les normes CEI 61754-7 par nombre de fibres, genre (mâle/femelle) et polarité (PC ou APC). Notre cordon de raccordement fibre LSZH MTP-MTP 3,0 mm est doté de connecteurs MTP aux deux extrémités et est disponible en différents nombres de fibres, notamment 12, 24, 48, 60, 72, 96 et 144 fibres.
Applications clés
Spécialement conçu pour les connexions directes 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4 dans les environnements de centres de données haute densité.
Normes et spécifications industrielles
Normes de connecteur
- Référence monomode MPO : EIA/TIA-604-5
- Boîtier monomode MPO : SM APC - Connecteurs verts + botte noire (MTP à perte standard)
- Boîtier monomode MPO : SM APC - Connecteurs jaunes + botte noire (MTP à très faible perte)
- Référence multimode MPO : EIA/TIA-604-5
- Conforme aux normes CEI 61754-7, CEI 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme 40G et 100G IEEE 802.3
Spécifications de performance optique
Perte d’insertion (MPO) monomode APC :
Standard : ≤0,75 dB (max.), ≤0,50 dB (typique)
Très faible : ≤0,35 dB (max.), ≤0,20 dB (typique)
Perte d’insertion (MPO) multimode PC :
Standard : ≤0,6 dB (max.), ≤0,50 dB (typique)
Très faible : ≤0,35 dB (max.), ≤0,20 dB (typique)
Perte de retour (MPO) monomode APC : ≥60 dB
Perte de retour (MPO) multimode PC : ≥25 dB
Durabilité : <0,3 dB de changement typique (200 accouplements)
Interopérabilité : ≤0,2 dB
Test d’insertion-extraction : 500 fois, IL <0,5 dB
Résistance à la traction : >70 N
Cycles de branchement : >600
Température de fonctionnement : -40 °C à +85 °C
Principales caractéristiques
- Faible perte d’insertion et performances de perte de retour élevées
- Connecteur multi-fibres basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution d’arrêt de masse économique
- Optimisé pour les applications monomodes et multimodes à faible perte et à perte standard
- Disponible en options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code de couleurs pour une identification facile du type de fibre et du type de polissage
- Excellente répétabilité et interchangeabilité
Applications principales
Câbles de harnais droits 12F MPO-LC/SC/FC/ST conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et les centres de données haute densité. Optimisé pour les environnements de centres de données haute densité 10/40/100G.
- Environnements de centres de données haute densité
- Déploiements de fibre jusqu’au bâtiment
- Connexions internes au sein des équipements de fibre optique
Documentation du produit
Règles de dénomination et confirmation de commande
Languette Push Pull pour Senko MTP
Schéma du câble de liaison 12F MTP-MTP
Tolérance de longueur de câble
| Longueur totale (L) en mètres |
Tolérance de longueur en cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Méthodes de connexion de polarité MTP
Trois méthodes de connexion normalisées garantissent une polarité MTP/MTP appropriée pour une transmission de signal optimale.
Connexion de polarité A
La conception clé en haut, clé en bas maintient l’alignement de la position des fibres (position 1 à position 1). Nécessite des câbles de raccordement duplex A-B à une extrémité et des câbles de raccordement duplex A-A à l’autre extrémité.
Connexion de polarité B
Conception clé en haut, clé en haut avec inversion de polarité (position 1 à position 12). Nécessite des câbles de raccordement duplex A-B aux deux extrémités.
Connexion de polarité C
Conception clé en haut, clé en bas avec croisement interne des fibres (position 1 à position 2). Nécessite des câbles de raccordement duplex A-B aux deux extrémités.
Remarque : Le type de polarité est spécifié dans les règles de dénomination des produits - Polarité A, Polarité B ou Polarité C.
