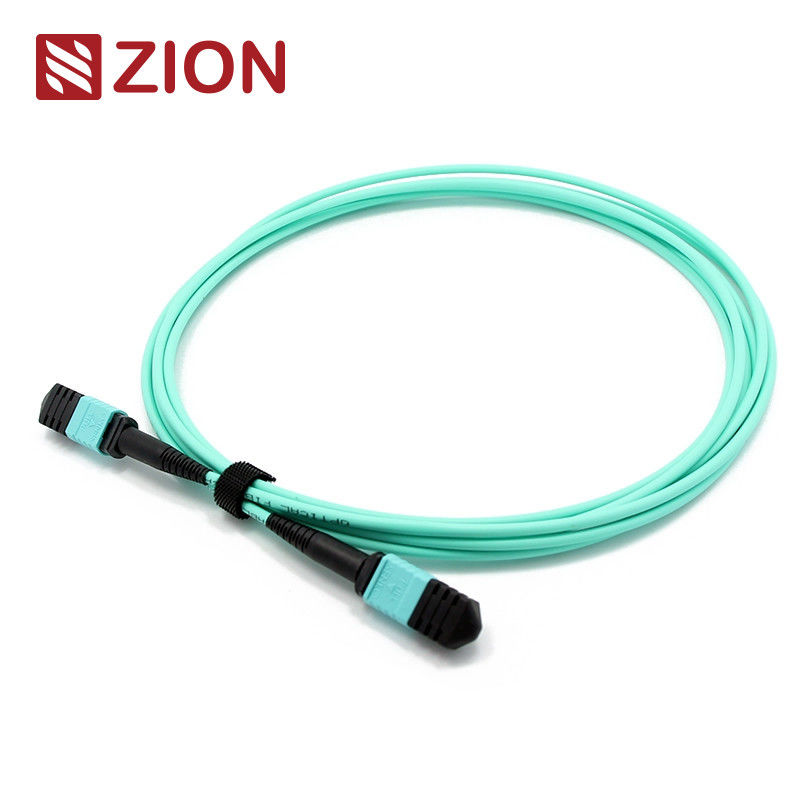

Cordon de raccordement MTP femelle vers MTP femelle OM3 3,0 mm LSZH 12 fibres
Cordon de raccordement MTP femelle vers MTP femelle OM3 3,0 mm LSZH 12 fibres haute performance disponible en longueurs personnalisées pour les centres de données et les applications fibre haute densité.
Identification du produit
Code Zion : ZCM2122HIA1X
Description Zion : Cordon de raccordement MTP femelle vers MTP femelle SM 3,0 mm LSZH 12 fibres, compteurs personnalisés
Aperçu du produit
Le connecteur MTP est un type de connecteur multi-fibres enfichable conçu pour les applications de fibre optique haute densité. Le système de pré-connexion fibre haute densité MTP est principalement utilisé dans les environnements de centres de données, les applications fibre-to-the-building et les connexions internes au sein des équipements d'émetteur-récepteur optiques prenant en charge les technologies 40G, 100G et QSFP+.
Les types de connecteurs MTP se distinguent selon les réglementations CEI 61754-7 en fonction du nombre de cœurs, du genre (mâle/femelle) et de la polarité (PC ou APC).
Ce cordon de raccordement fibre MTP-MTP 3,0 mm LSZH connecte les modules MTP ensemble en tant que liaison permanente, prenant en charge des vitesses allant jusqu'à 10/40/100 Gbit/s pour les solutions de centres de données. Disponibles avec 12, 24, 48, 60, 72, 96 ou 144 fibres, ces câbles facilitent le déploiement rapide du câblage dorsal haute densité dans les centres de données et autres environnements à fibres élevées.
Le cordon de raccordement fibre 12F MTP-MTP est spécialement conçu pour les connexions directes des optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4.
Normes industrielles
MPO Monomode
Référence : EIA/TIA-604-5
Détails du boîtier : SM APC : Connecteurs verts + botte noire (MTP à perte standard)
SM APC : Connecteurs jaunes + botte noire (MTP à très faible perte)
MPO Multimode
Référence : EIA/TIA-604-5
Détails du boîtier : OM1&OM2 PC : Connecteurs beiges + botte noire
OM3&OM4 PC : Connecteurs aqua + botte noire
OM3&OM4 PC : Connecteurs violet bruyère + botte noire
- Conforme à la norme CEI CEI-61754-7 ; CEI61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5(FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme 10G Fiber Channel
- 40G et 100G IEEE 802.3
Spécifications optiques
Perte d'insertion (MPO)(CEI 61300-3-34)
Monomode (APC poli à 8 degrés) : Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique) ; Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Multimode (polissage plat PC) : Perte standard : ≤0,6 dB (max), ≤0,50 (typique) ; Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST)(CEI 61300-3-6)
Monomode (APC poli à 8 degrés) : ≤0,3 dB
Multimode (polissage plat PC) : ≤0,3 dB
Perte de retour (MPO)
Monomode (APC poli à 8 degrés) : ≥60 dB
Multimode (polissage plat PC) : ≥25 dB
Spécifications supplémentaires
- Durabilité :Changement typique <0,3 dB (200 accouplements)
- Interchangeabilité : ≤0,2 dB
- Test d'insertion-traction : 500 fois, IL＜0,5 dB
- Résistance à la traction : >70 N
- Nombre de branchements : >600
- Température de fonctionnement : -40°C à +85°C
Principales caractéristiques
- Faible perte d'insertion, perte de retour élevée
- Connecteur multi-fibres basé sur MT, terminaisons de connecteur à 4, 8, 12 et 24 fibres
- Solution économique pour la terminaison de masse de la fibre
- Conçu pour les applications SM et MM à faible perte et à perte standard
- Options de câble rond renforcé, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre
- Excellente répétabilité et interchangeabilité
Applications
Câbles droits 12F MPO-LC/SC/FC/ST conçus pour les centres de données 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et haute densité. Optimisé pour les applications de centres de données haute densité 10/40/100G.
Tous les connecteurs MPO d'OMC proviennent de Senko/Nissin/Sumitomo. Les assemblages de cordons de raccordement fibre MPO sont utilisés dans trois domaines principaux :
- Environnements de centres de données haute densité
- Installations fibre-to-the-building
- Applications de connecteurs internes dans les équipements fibre
Spécifications de tolérance de longueur
| Longueur totale (L)(m) |
Tolérance de longueur (cm) |
| 0< L< 1 |
+5/-0 |
| 1< L< 10 |
+10/-0 |
| 10< L< 40 |
+15/-0 |
| 40< L |
+0,5 % x L/-0 |
Produits connexes
ZCM1122HIA1 : Cordon de raccordement MPO femelle vers MPO femelle SM 3,0 mm LSZH 12 fibres
ZCM1152HIA1 : Cordon de raccordement MPO femelle vers MPO femelle SM 3,0 mm LSZH 24 fibres
ZCM1127HLA1 : Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres
ZCM1157HLA1 : Cordon de raccordement MPO femelle vers MPO femelle OM3 3,0 mm LSZH 24 fibres
ZCM1128HMA1 : Cordon de raccordement MPO femelle vers MPO femelle OM4 3,0 mm LSZH 12 fibres
ZCM1158HMA1 : Cordon de raccordement MPO femelle vers MPO femelle OM4 3,0 mm LSZH 24 fibres
Emballage et personnalisation
L'emballage standard comprend des câbles à fibre optique bien protégés avec l'étiquetage et le marquage OMC. Tailles de carton disponibles : 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Emballage personnalisé disponible sur demande.
Services OEM/ODM disponibles, notamment :
- Couleurs de câble personnalisées, impression et matériaux de gaine
- Étiquetage OEM, bagues d'identification et étiquettes de câble
