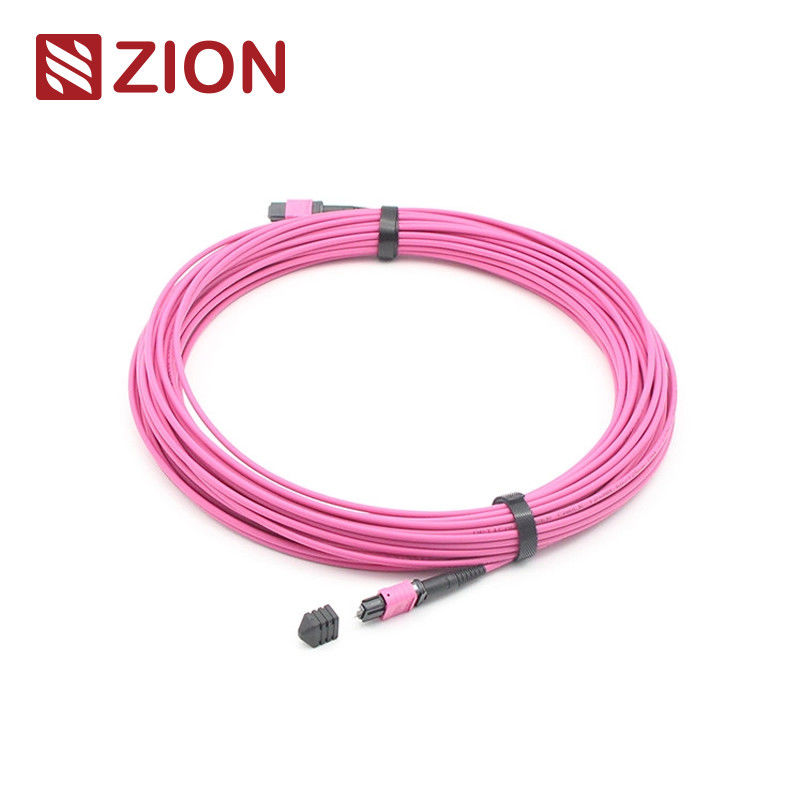

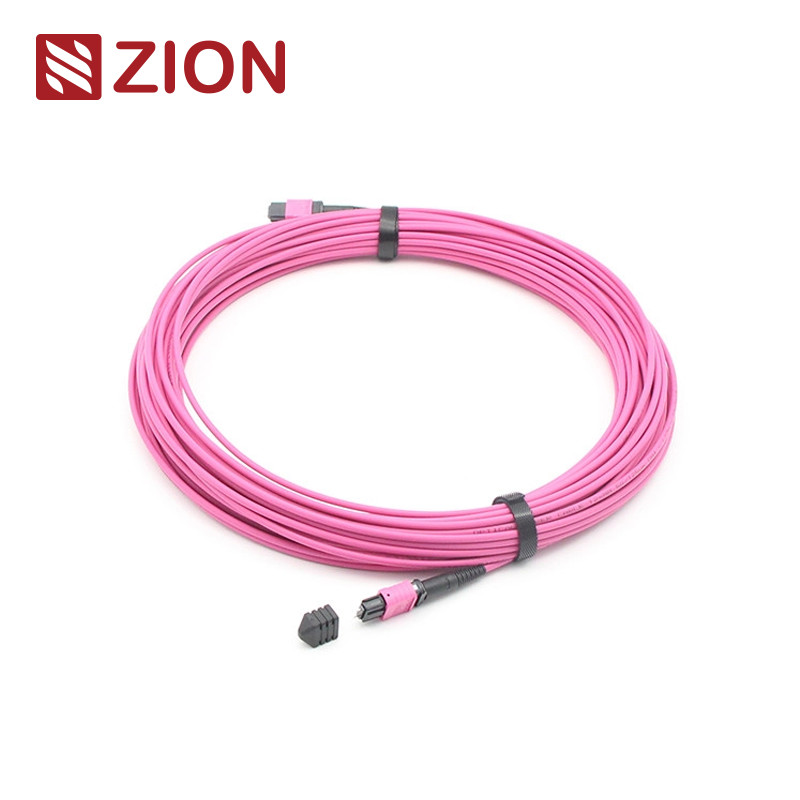

12 fibres MTP féminin à MTP féminin OM4 3.0mm LSZH cordon de patch
Le code Zion:Le numéro de série est le numéro de série de l'appareil
Définition:MTP féminin à MTP féminin OM4 3,0 mm LSZH 12 fibres MTP câble de patch compteurs personnalisés
Le connecteur MTP est un connecteur multifibre de haute densité conçu pour une connectivité optique efficace dans des environnements exigeants.Il permet un déploiement rapide dans les centres de données, les applications de fibre à l'immeuble, et les connexions internes dans les équipements d'émetteurs-récepteurs optiques prenant en charge les technologies 40G, 100G et QSFP+.
Vue d'ensemble du produit
Ce MTP-MTP 3.0mm LSZH Fiber Patch Cord est équipé de connecteurs MTP aux deux extrémités, conçus pour connecter les modules MTP en liaisons permanentes.et 144 fibres, ces câbles supportent des vitesses allant jusqu'à 10/40/100 Gbps pour les solutions de centre de données.
Le câble de patch en fibre MTP-MTP à 12 fibres est spécialement conçu pour les connexions directes optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4 dans des environnements de centres de données à haute densité.
Normes industrielles
MPO mode unique
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
MPO Multimode
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:
OM1 et OM2 PC: connecteurs beige + botte noire (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répond à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Spécifications optiques
Perte d'insertion (MPO) ((CEI 61300-3-34) Mode unique (APC polissé à 8 degrés):
Perte standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typique)
Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Pour les appareils de traitement des déchets, les caractéristiques suivantes doivent être respectées:
Perte standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typique)
Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte de retour (MPO) mode unique (APC poli à 8 degrés):
≥ 60 dB ((polié à 8 degrés)
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.
≥ 25 dB
Caractéristiques de performance:
Durée de vie: < 0,3 dB changement typique (200 accouplements)
Interchangeabilité: ≤ 0,2 dB
Test d'insertion et de traction: 500 fois, IL<0,5 dB
Résistance à la traction: > 70 N
Temps de prise en charge: > 600
Température de fonctionnement en mode unique (APC): -40°C à +85°C
Principales caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Applications
12F MPO-LC/SC/FC/ST câbles à harnais droit conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et des centres de données à haute densité.Optimisé pour les environnements de centres de données à haute densité 10/40/100G.
- Applications de centres de données avec des environnements à haute densité
- Fibre pour les installations du bâtiment
- Applications de connecteurs internes dans les équipements en fibre
Spécifications de tolérance de longueur
| Longueur totale (L) (m) |
Tolérance de longueur (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Informations sur l'emballage
Ce câble à fibre optique est équipé d'un emballage facile à manipuler et bien protégé avec étiquetage et marquage par défaut OMC.avec sélection basée sur les besoins en quantitéDes options d'emballage personnalisées sont disponibles.
Services d'OEM/ODM
- Couleur du câble, mot d'impression, matériau de la couverture du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble, boîte, marques d'expédition
- Différents niveaux de qualité disponibles
