Le code et la description de Sion
Le code de SionLe numéro de série: ZCM2158HMA1X

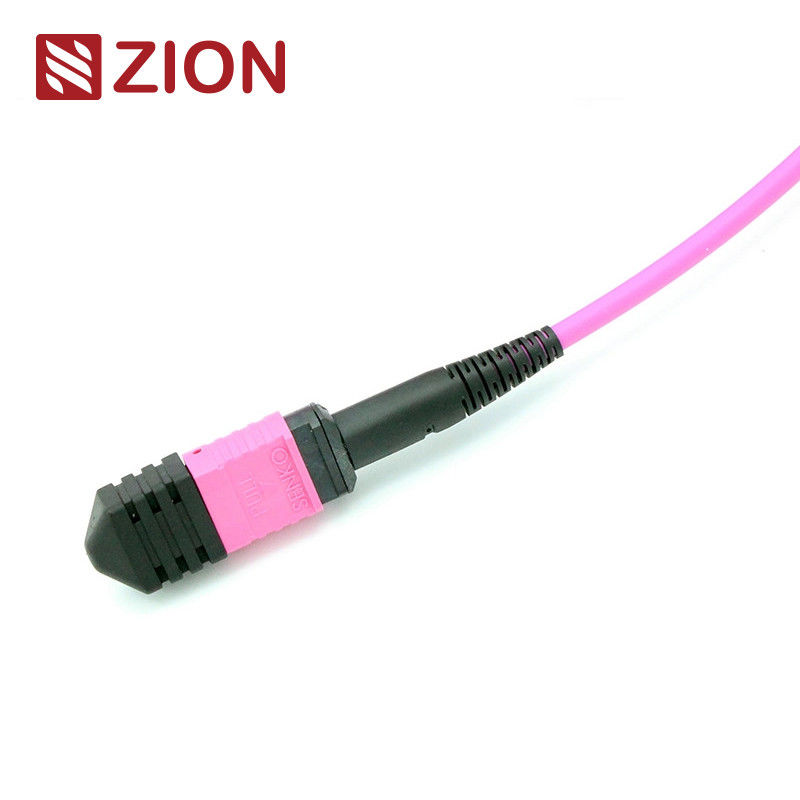

Description de Sion: MTP Femme à MTP Femme OM4 3,0 mm LSZH 24 fibres MTP câble de tronc compteurs personnalisés
Le connecteur MTP est un type de connecteur à fibre.Le système de préconnexion par fibre à haute densité MTP est actuellement principalement utilisé dans les environnements de haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MTP sont distingués selon la réglementation IEC 61754-7: numéros de cœur (numéro de matrice), tête mâle (masculin, femelle), polarité (PC ou APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. Le câble MTP Fiber Patch Cord est terminé avec un connecteur MTP aux deux extrémités.Les cordons à fibres sont disponibles avec 12, 24, 48,6072,96, 144fibres. Prise en charge de vitesses allant jusqu'à 10/40/100Gbps solutions de centre de données. Ils sont généralement adoptés pour interconnecter des cassettes, panneaux ou ventilateurs MTP robustes,et de faciliter le déploiement rapide de câblage d'enceinte à haute densité dans les centres de données et autres environnements à haute fibre. En outre, MTP offre également beaucoup de flexibilité et de commodité une fois que vous devez changer le style de connecteur dans les panneaux de patch.Juste l'installation d'une nouvelle cassette avec le nouveau style de connecteur sur le côté crossconnect du panneau de patch.
Le cordon de patch de fibre 12F MTP-MTP est conçu pour les connexions directes optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4 et les centres de données à haute densité.
Connecteurs Standard industriel
MTP en mode uniqueNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP en mode uniqueDétails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
MTP MultimodeNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP MultimodeDétails du logement:OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Spécifications optiques
Perte d'insertion (PMI) (CEI 61300-3-34)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte d'insertion ((MTP)) ((CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB
Législation relative à l'évaluation des risquesLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)
Législation relative à l'évaluation des risquesMultimode (PC)Polissage plat):≥ 25 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB
Durabilité:Variation typique < 0,3 dB (200 accouplements)
Interchangeabilité : ≤ 0,2 dB
Test d'insertion et de traction: 500 fois, IL> >0.5 dB
Résistance à la traction:> 70N
Temps de prise en charge:> 600
Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Application du projet
Tous les connecteurs MTP d'OMC sont de Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Pour répondre à la demande croissante de bande passante plus élevée, un câble MTP/MTP à 24 fibres est introduit pour faciliter la migration vers le réseau 100G.Il double la densité du câblage à 12 fibres dans la même empreinteLe maintien de la polarité du câblage MTP/MTP de base-24 est toutefois plus compliqué.L'OMC recommande le câble MTP/MTP de type A. Avec notre cassette AF de type A et de type AF, il n'est plus nécessaire d'utiliser un câble de patch A à A. La méthode de connectivité est illustrée dans l'image suivante
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
