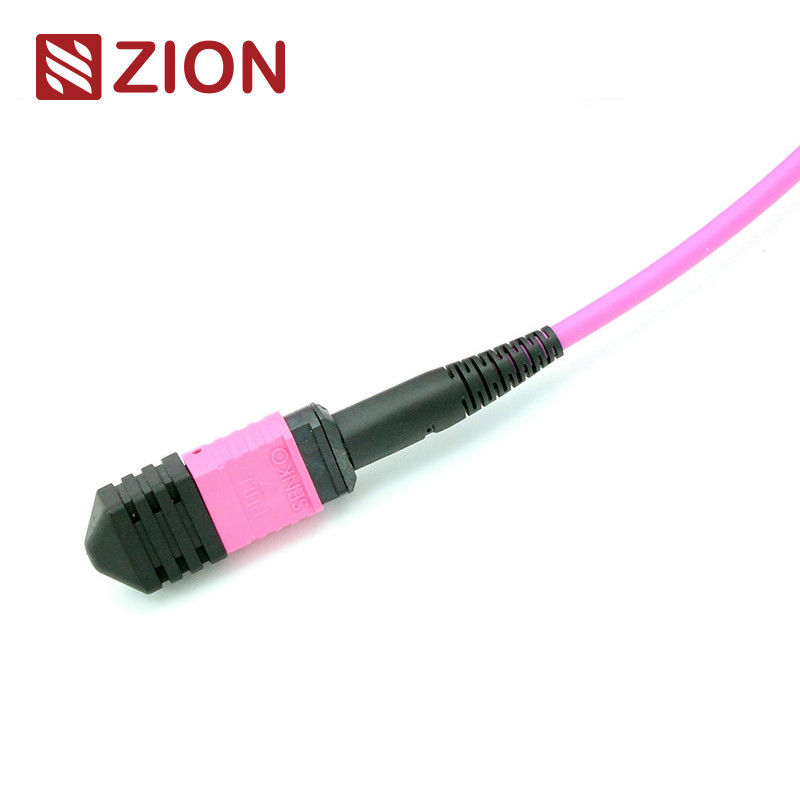

Câble de jonction MTP femelle vers MTP femelle OM4 3,0 mm LSZH 24 fibres
Code Zion : ZCM2158HMA1X
Description Zion : Câble de jonction MTP femelle vers MTP femelle OM4 3,0 mm LSZH 24 fibres MTP, compteurs personnalisés
Le connecteur MTP est un connecteur multi-fibres enfichable conçu pour les applications de fibres optiques à haute densité. Ce système de pré-connexion haute densité est principalement utilisé dans les environnements de centres de données, les applications fibre jusqu'au bâtiment et les connexions internes au sein des équipements d'émetteurs-récepteurs optiques tels que les appareils 40G, 100G et QSFP+.
Les types de connecteurs MTP se distinguent selon les réglementations CEI 61754-7 par le nombre de cœurs (nombre de rangées), le genre (mâle/femelle) et la polarité (PC ou APC).
Aperçu du produit
Ce cordon de raccordement fibre LSZH MTP-MTP 3,0 mm est terminé par des connecteurs MTP aux deux extrémités, conçu pour connecter ensemble des modules MTP en tant que liaison permanente. Disponibles avec 12, 24, 48, 60, 72, 96 et 144 fibres, ces câbles prennent en charge des vitesses allant jusqu'à 10/40/100 Gbit/s pour les solutions de centres de données.
Applications clés
- Interconnexion de cassettes, de panneaux ou de ventilateurs MTP robustes
- Déploiement rapide de câblage dorsal haute densité dans les centres de données
- Environnements à nombre élevé de fibres nécessitant flexibilité et commodité
- Connexions directes optiques 40G QSFP+ SR4, 40G QSFP+ CSR4 et 100G QSFP28 SR4
Normes industrielles
MTP Monomode
Référence : EIA/TIA-604-5
SM APC : connecteurs verts + botte noire (MTP à perte standard)
SM APC : connecteurs jaunes + botte noire (MTP à très faible perte)
MTP Multimode
Référence : EIA/TIA-604-5
OM1&OM2 PC : connecteurs beiges + botte noire
OM3&OM4 PC : connecteurs aqua + botte noire
OM3&OM4 PC : connecteurs violet bruyère + botte noire
Normes de conformité
- Norme CEI CEI-61754-7 ; conforme à la norme CEI 61755
- Conforme à Telcordia GR-1435-CORE, JIS C5982
- Conforme à la norme TIA-604-5 (FOCIS5)
- Câblage structuré selon la norme TIA-568-C
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme 40G et 100G IEEE 802.3
Spécifications optiques
Perte d'insertion
| Type |
Perte standard |
Très faible perte |
| Monomode (APC poli à 8 degrés) |
≤0,75 dB (max), ≤0,50 dB (typique) |
≤0,35 dB (max), ≤0,20 dB (typique) |
| Multimode (polissage plat PC) |
≤0,6 dB (max), ≤0,50 dB (typique) |
≤0,35 dB (max), ≤0,20 dB (typique) |
Perte de retour
| Type |
Valeur |
| Monomode (APC poli à 8 degrés) |
≥60 dB |
| Multimode (polissage plat PC) |
≥25 dB |
Caractéristiques de performance
- Durabilité : <0,3 dB de changement typique (200 accouplements)
- Interopérabilité : ≤0,2 dB
- Test d'insertion-extraction : 500 fois, IL < 0,5 dB
- Résistance à la traction : >70 N
- Nombre de branchements : >600
- Température de fonctionnement : -40 °C à +85 °C
Caractéristiques du produit
- Faible perte d'insertion, perte de retour élevée
- Connecteur multi-fibres basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution économique pour la terminaison de masse de fibres
- Conçu pour les applications SM et MM à faible perte et à perte standard
- Options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre et du type de polissage
- Excellente répétabilité et interchangeabilité
Applications principales
- Environnements de centres de données à haute densité
- Installations fibre jusqu'au bâtiment
- Connexions internes au sein des équipements à fibres optiques
Tirette pour Senko MTP
Spécifications du câble de jonction MTP-MTP 24F
Tolérance de longueur
| Longueur totale (L) en mètres |
Tolérance de longueur en cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Solutions de polarité
Trois méthodes de connexion aident à maintenir la polarité MTP/MTP appropriée pour des performances optiques fiables.
Solution de polarité Base-24
Le câble MTP/MTP à 24 fibres facilite la migration vers les réseaux 100G en doublant la densité du câblage à 12 fibres dans le même encombrement. Cela réduit le nombre de fibres, minimise les chemins de câbles et améliore la circulation de l'air. OMC recommande un câble MTP/MTP de type A (clé vers le haut vers clé vers le bas) avec des cassettes de type A et de type AF pour une connectivité simplifiée.
Produits connexes
- ZCM1122HIA1 : MPO femelle vers MPO femelle SM 3,0 mm LSZH 12 fibres
- ZCM1152HIA1 : MPO femelle vers MPO femelle SM 3,0 mm LSZH 24 fibres
- ZCM1127HLA1 : MPO femelle vers MPO femelle OM3 3,0 mm LSZH 12 fibres
- ZCM1157HLA1 : MPO femelle vers MPO femelle OM3 3,0 mm LSZH 24 fibres
- ZCM1128HMA1 : MPO femelle vers MPO femelle OM4 3,0 mm LSZH 12 fibres
- ZCM1158HMA1 : MPO femelle vers MPO femelle OM4 3,0 mm LSZH 24 fibres
- ZCM2122HIA1 : MTP femelle vers MTP femelle SM 3,0 mm LSZH 12 fibres
- ZCM2152HIA1 : MTP femelle vers MTP femelle SM 3,0 mm LSZH 24 fibres
- ZCM2127HLA1 : MTP femelle vers MTP femelle OM3 3,0 mm LSZH 12 fibres
- ZCM2157HLA1 : MTP femelle vers MTP femelle OM3 3,0 mm LSZH 24 fibres
- ZCM2128HMA1 : MTP femelle vers MTP femelle OM4 3,0 mm LSZH 12 fibres
- ZCM2158HMA1 : MTP femelle vers MTP femelle OM4 3,0 mm LSZH 24 fibres
Emballage
Nos câbles à fibres optiques sont emballés dans des cartons de protection avec l'étiquetage OMC en standard. Les tailles de carton disponibles incluent 34 × 22 × 15 cm, 44 × 34 × 24 cm et 54 × 39 × 34 cm, sélectionnés en fonction de la quantité commandée. Des options d'emballage personnalisées sont disponibles.
Services OEM/ODM
- Couleur de câble, impression et matériau de gaine personnalisés
- Étiquetage OEM, bagues d'identification et étiquettes de câble
- Conception de boîte personnalisée et marques d'expédition
- Différents niveaux de qualité disponibles
