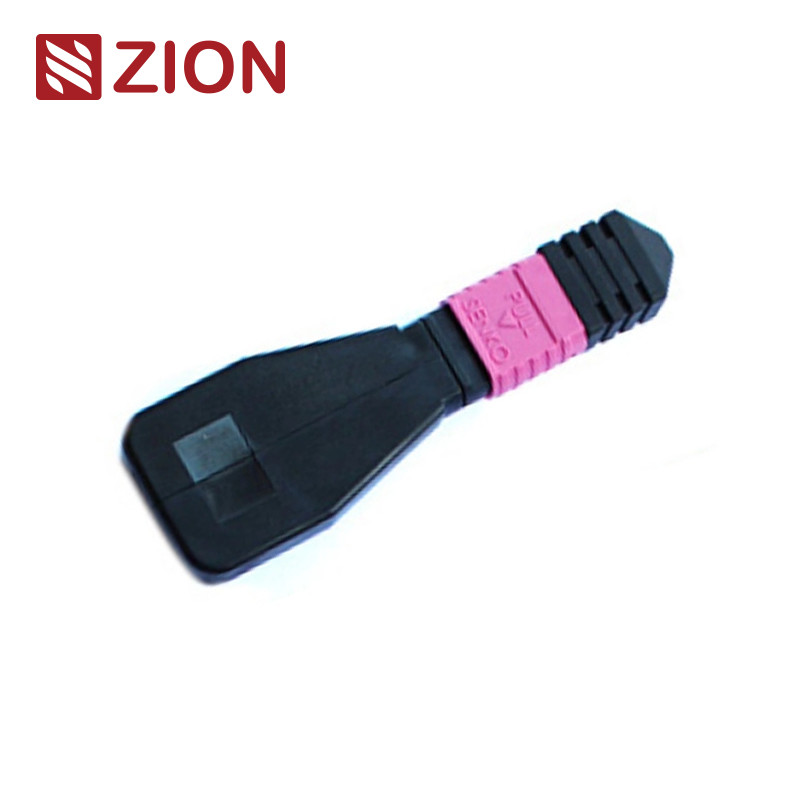

Module / Câble de Boucle Optique MPO OM4 à 24 Fibres
Module de boucle optique MPO OM4 haute performance conçu pour les tests et la vérification des équipements réseau dans les environnements de centres de données 40G/100G.
Identification du produit
Code Zion : ZCM1117HXA1
Description Zion : Module / Câble de Boucle Optique MPO OM4 à 8F
Aperçu du produit
La boucle MPO contient des lignes de raccordement MPO dans la configuration LOOPBACK, reliant les deux extrémités de la fibre dans un connecteur MPO pour créer un chemin lumineux complet dans le même connecteur. Cela permet des tests complets de la capacité de lancement et de la sensibilité de réception des appareils, en particulier dans les communications réseau 40/100G.
En renvoyant les signaux à la source, ces boucles permettent de localiser efficacement divers phénomènes de réseau et de fournir des tests et une évaluation fiables des composants ou interfaces individuels au sein des réseaux de fibres optiques.
Options de configuration
Disponible en plusieurs configurations de circuits de fibres optiques pour accueillir des connecteurs MPO à 8, 12 et 24 cœurs avec diverses configurations de fibres pour correspondre aux exigences spécifiques des ports de test.
- Module de boucle optique MPO 8F : Vérifie et teste les émetteurs-récepteurs avec interface MPO - appareils 40GBASE-SR4/CSR4 QSFP+
- Module de boucle optique MPO 12F : Vérifie et teste les émetteurs-récepteurs avec interface MPO - appareils 40GBASE-SR4 QSFP+ ou 100GBASE-SR4
- Module de boucle optique MPO 24F : Vérifie et teste les émetteurs-récepteurs avec interface MPO - appareils 100GBASE-SR10 CXP/CFP
Applications de test
Les modules de boucle MPO fournissent des signaux en boucle pour tester les fonctions d'émission et de réception. Largement utilisés dans les environnements de test, en particulier dans les réseaux optiques parallèles 40G et 100G.
Les boucles sont spécialement conçues pour relier les positions d'émetteurs-récepteurs (TX) et de récepteurs (RX) des interfaces d'émetteurs-récepteurs MPO. Elles facilitent et accélèrent les tests de perte d'insertion (IL) des segments de réseau optique en se connectant aux câbles principaux et aux cordons de raccordement MPO.
Normes de connecteur
MPO Monomode
Référence : CEI 61754-7
Détails du boîtier :
- SM APC : Connecteurs verts + botte noire (MPO à perte standard)
- SM APC : Connecteurs jaunes + botte noire (MPO à très faible perte)
MPO Multimode
Référence : CEI 61754-7
Détails du boîtier :
- OM1 et OM2 PC : Connecteurs beiges + botte noire (MPO à perte standard)
- OM3 et OM4 PC : Connecteurs aqua + botte noire (MPO à perte standard et très faible perte)
- OM3 et OM4 PC : Connecteurs violet bruyère + botte noire (MPO à perte standard)
Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; TIA-604-5 (FOCIS5) pour le câblage structuré selon TIA-568-C
Conforme à la norme 10G Fiber Channel
Conforme aux normes 40G et 100G IEEE 802.3
Détails des matériaux
Spécifications optiques
| Paramètre |
Spécification |
| Type de fibre |
Multimode |
| Diamètre de la fibre |
50/125um, 62.5/125um |
| Perte d'insertion |
MM < 1,0 dB |
| Perte de retour |
MM > 25 dB |
| Test d'insertion-traction |
500 fois, IL < 0,5 dB |
| Température de fonctionnement |
-40℃ à +80℃ |
Tests de boucle optique
Un test de boucle consiste à envoyer un signal à partir d'un appareil de communication et à le renvoyer vers le même appareil pour vérifier le bon fonctionnement ou dépanner les nœuds de réseau défectueux.
Pour les tests de boucle optique, les boucles optiques vérifient la fiabilité opérationnelle des appareils. En utilisant des câbles ou des modules de boucle optique pour la transmission de données, le signal émis par l'appareil est bouclé de l'extrémité d'émission (Tx) d'un composant actif vers l'extrémité de réception (Rx) du même composant.
Applications
Les câbles droits 12F MPO-LC/SC/FC/ST sont conçus pour les applications 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et les centres de données haute densité. Optimisés pour les exigences des centres de données haute densité 10/40/100G.
Tous les connecteurs MPO OMC proviennent de Senko/Nissin/Sumitomo. Les câbles de raccordement en fibre MPO sont des assemblages de câbles haute densité utilisés dans trois domaines principaux :
- Applications de centres de données avec des environnements haute densité
- Installations de fibre vers le bâtiment
- Applications de connecteurs internes dans les équipements à fibre
Règles de dénomination et confirmation de commande
Connecteur et canal fibre
Polarité (alignement des canaux)
Guide de sélection des émetteurs-récepteurs
Lors de la sélection d'une boucle pour des émetteurs-récepteurs spécifiques, tenez compte du type de connecteur, du type de polissage et de la compatibilité du type de câble. Les tableaux suivants fournissent des conseils de sélection pour les modules d'émetteurs-récepteurs couramment utilisés.
Ce guide couvre des choix de boucles de fibres spécifiques pour les émetteurs-récepteurs à fibre optique les plus couramment utilisés. Pour les autres modules d'émetteurs-récepteurs non mentionnés, la sélection peut être déterminée en examinant le type d'interface, les exigences de contact physique et les spécifications du type de câble.
Produits de boucle optique MPO Zion Communication Hot
7236013 ZCM1111HXA : Module / Câble de boucle optique MPO SM 8F
7236014 ZCM1121HXA : Module / Câble de boucle optique MPO SM 12F
7236015 ZCM1141HXA : Module / Câble de boucle optique MPO SM 24F
7236016 ZCM1116HXA : Module / Câble de boucle optique MPO OM3 8F
7236017 ZCM1126HXA : Module / Câble de boucle optique MPO OM3 12F
7236018 ZCM1146HXA : Module / Câble de boucle optique MPO OM3 24F
7236019 ZCM1117HXA : Module / Câble de boucle optique MPO OM4 8F
7236020 ZCM1127HXA : Module / Câble de boucle optique MPO OM4 12F
7236021 ZCM1147HXA : Module / Câble de boucle optique MPO OM4 24F
7236022 ZCM2111HXA : Module / Câble de boucle optique MTP SM 8F
7236023 ZCM2121HXA : Module / Câble de boucle optique MTP SM 12F
7236024 ZCM2141HXA : Module / Câble de boucle optique MTP SM 24F
7236025 ZCM2116HXA : Module / Câble de boucle optique MTP OM3 8F
7236026 ZCM2126HXA : Module / Câble de boucle optique MTP OM3 12F
7236027 ZCM2146HXA : Module / Câble de boucle optique MTP OM3 24F
7236028 ZCM2117HXA : Module / Câble de boucle optique MTP OM4 8F
7236029 ZCM2127HXA : Module / Câble de boucle optique MTP OM4 12F
7236030 ZCM2147HXA : Module / Câble de boucle optique MTP OM4 24F
Emballage
Ces câbles à fibre optique sont emballés dans des conteneurs faciles à manipuler et bien protégés, étiquetés et marqués par OMC en standard.
Tailles de carton standard :
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
La sélection du carton dépend de la quantité commandée. Des options d'emballage personnalisées sont disponibles.
Services OEM/ODM
Options de personnalisation disponibles, notamment :
- Couleur du câble, texte d'impression, matériau de la gaine du câble, couleurs des connecteurs
- Étiquettes OEM, bagues d'identification, étiquettes de câble, boîtes, marques d'expédition
- Différents niveaux de qualité pour répondre aux exigences spécifiques
