8 fibres MTP Module à boucle en fibre optique en mode unique pour les tests de réseau 40/100G

Le loopback MTP contient des lignes de saut MPO dans la configuration LOOPBACK,avec les deux extrémités de la fibre terminées dans un connecteur MPO pour créer un chemin lumineux complet à l'intérieur du même connecteurCette conception permet de tester la capacité de lancement et la sensibilité de réception des appareils, en particulier dans les communications réseau 40/100G.Il aide à localiser divers problèmes potentiels et facilite les essais et l'évaluation efficaces de composants ou d'interfaces individuels au sein des réseaux à fibre optique..

Disponible en plusieurs configurations de circuits de fibres optiques pour accueillir des connecteurs MPO à 8 cœurs, 12 cœurs et 24 cœurs avec diverses configurations de fibres pour des tests complets des ports:

• Module à boucle de fibre MPO 8F:Vérifie et teste les émetteurs-récepteurs avec interface MPO - appareils 40GBASE-SR4/CSR4 QSFP+
• Module à boucle de fibres MPO 12F:Vérifie et teste les émetteurs-récepteurs avec interface MPO - 40GBASESR4 QSFP+ ou 100GBASE-SR4
• Module à boucle de fibres MPO 24F:Vérifier et tester les émetteurs-récepteurs avec interface MPO - 100GBASESR10 CXP/CFP

Les modules MTP Loopback fournissent des signaux en boucle pour tester les fonctions d'émission et de réception.Les boucles sont conçues pour relier les positions des émetteurs-récepteurs (TX) et des récepteurs (RX) des interfaces des émetteurs-récepteurs MPOLes boucles MPO facilitent et accélèrent les essais IL des segments de réseau optique en les connectant aux troncs MPO et aux câbles de patch.

Règle de référence MPO pour un mode unique:Pour les appareils électroniques

Détails du logement MPO en mode unique:

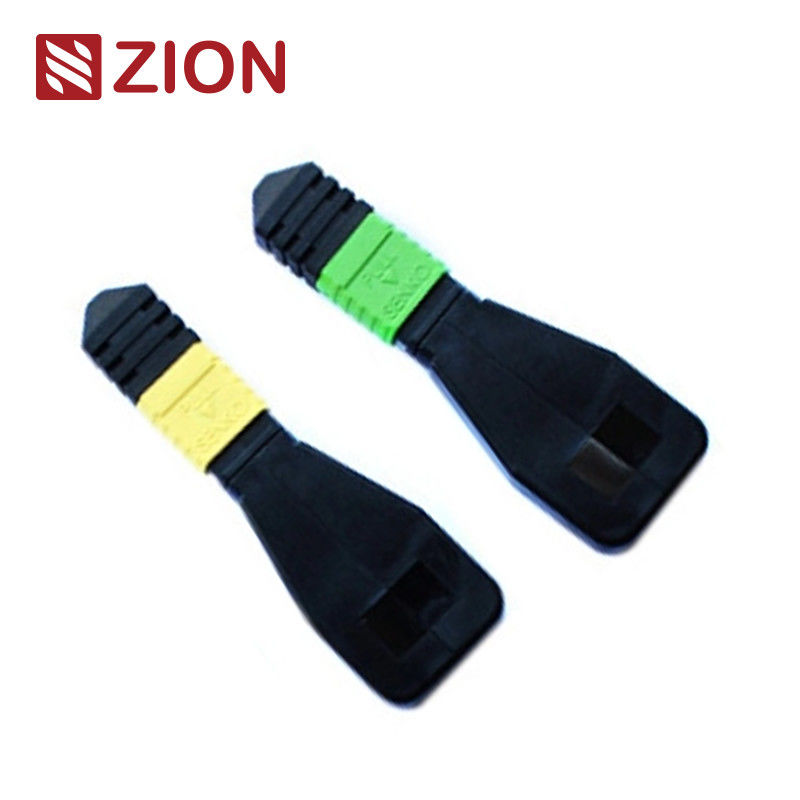

• SM APC: connecteurs verts + coque noire (MPO à perte standard)
• SM APC: connecteurs jaunes + démarreur noir (MPO à très faible perte)

Règle de référence MPO Multimode:Pour les appareils électroniques

Détails du boîtier multimode MPO:

• OM1 et OM2 PC: connecteurs beige + démarrage noir (MPO à perte standard)
• OM3 et OM4 PC: connecteurs Aqua + débardeur noir (MPO standard et super à faible perte)
• OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MPO à perte standard)

• Répondre à la norme CEI IEC-61754-7; conforme à la norme CEI61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
• Le câblage structuré par TIA-568-C
• Compatible avec le canal de fibre 10G
• 40G et 100G conformes à l'EEE 802.3

Un essai en boucle consiste à envoyer un signal d'un appareil de communication et à le renvoyer en boucle vers le même appareil pour vérifier la bonne fonctionnalité ou résoudre les problèmes de nœuds réseau défectueux. Optical loopbacks specifically verify the operational reliability of devices by routing the signal emitted from the transmit (Tx) end of an active component back to the receive (Rx) end of the same component using fiber optic loopback cables or modules.

Les tests de boucle de fibre optique sont couramment utilisés pour vérifier les émetteurs-récepteurs en fibre optique.Les tests de ces ports sont essentiels pour la maintenance.Le processus de test achemine le signal laser du port émetteur vers le port récepteur, puis compare les modèles transmis et reçus pour s'assurer qu'ils sont identiques et sans erreur.

• Collocés avec des émetteurs-récepteurs d'interface MPO/MPO 40G ou 100G
• Utilisé pour tester la capacité de transmission et la sensibilité du récepteur des équipements de réseau en fibre optique

Lors de la sélection d'une boucle pour des émetteurs-récepteurs spécifiques, considérez le type de connecteur, le type de polissage et le type de câble.

• 7236013 ZCM1111HXA: 8F MPO SM module/câble à boucle en fibre optique
• 7236014 ZCM1121HXA: 12F MPO SM Module/câble à boucle en fibre optique
• 7236015 ZCM1141HXA: 24F MPO SM Module/câble à boucle en fibre optique
• 7236016 ZCM1116HXA: 8F MPO OM3 Module/câble à boucle en fibre optique
• 7236017 ZCM1126HXA: 12F MPO OM3 Module/câble à boucle en fibre optique
• 7236018 ZCM1146HXA: 24F MPO OM3 Module/câble à boucle en fibre optique
• 7236019 ZCM1117HXA: 8F MPO OM4 Module/câble à boucle en fibre optique
• 7236020 ZCM1127HXA: 12F MPO OM4 module/câble à boucle en fibre optique
• 723602: ZCM1147HXA: 24F MPO OM4 Module/câble à boucle en fibre optique
• 7236022 ZCM2111HXA: 8F MTP SM module/câble à boucle en fibre optique
• 7236023 ZCM2121HXA: 12F MTP SM module/câble à boucle en fibre optique
• 7236024 ZCM2141HXA: 24F MTP SM Module/câble à boucle en fibre optique
• 7236025 ZCM2116HXA: 8F MTP OM3 Module/câble à boucle en fibre optique
• 7236026 ZCM2126HXA: 12F MTP OM3 Module/câble à boucle en fibre optique
• 7236027 ZCM2146HXA: 24F MTP OM3 Module/câble à boucle en fibre optique
• 7236028 ZCM2117HXA: 8F MTP OM4 Module/câble à boucle en fibre optique
• 7236029 ZCM2127HXA: 12F MTP OM4 Module/câble à boucle en fibre optique
• 7236030 ZCM2147HXA: 24F MTP OM4 Module/câble à boucle en fibre optique

Nos câbles à fibre optique sont emballés dans des conteneurs bien protégés et faciles à manipuler, étiquetés et marqués par OMC comme standard.La sélection des cartons dépend de la quantité de commandeDes options d'emballage personnalisées sont disponibles.

Nous offrons des services OEM/ODM complets, notamment:

• Couleur du câble, texte d'impression, matériau de la pochette du câble, couleurs des connecteurs
• Étiquettes OEM, bagues d'identification, étiquettes de câble, boîtes, marques d'expédition
• Différents niveaux de qualité pour répondre à des exigences spécifiques
