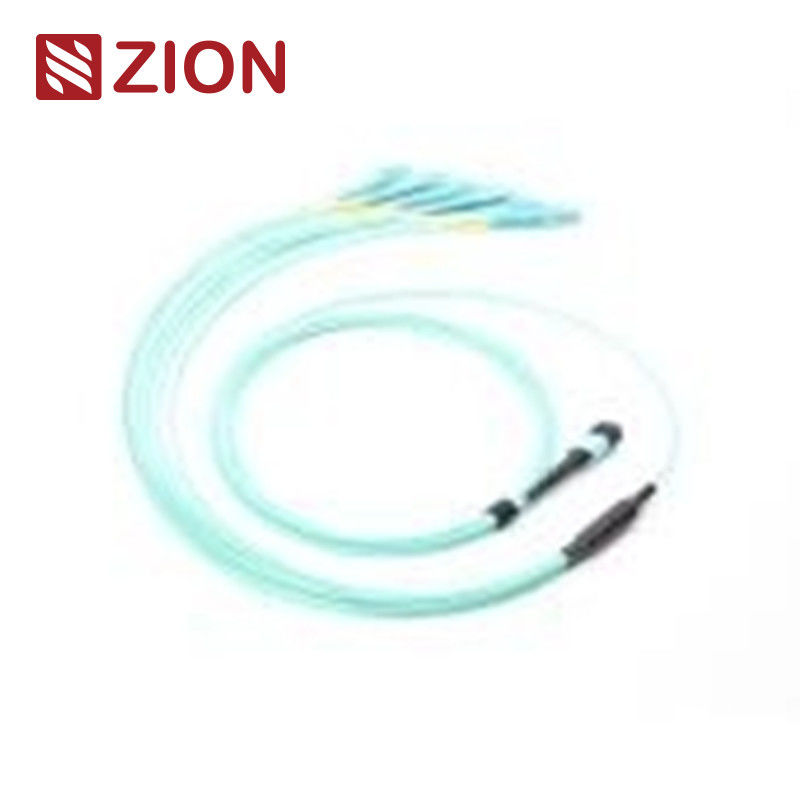

12 Fibres MPO à LC OM3 Fibre Optique MPO-LC 2.0mm Câbles de harnais droits

Le code et la description de Sion

Le code Zion: ZCM11A27HAAX

Définition:

LeLe numéro de série ZCM11A27HAAXest un12F MPO OM3 Cable à harnais droit à fibre optique MPO-LC de 2,0 mm, spécialement conçus pour les données à haute densité

les applications de centre, les connexions en fibre optique vers les bâtiments et les connexions internes au sein des équipements d'émetteurs-récepteurs optiques (par exemple, 40G, 100G QSFP+).

Principales caractéristiques:

• Le système de détection de la pollution par le gaz est utilisé pour la détection de la pollution par le gaz.Connecteur: Connecteur à fibre optique à haute densité couramment utilisé dans les centres de données et les réseaux à fibre optique.
• Configuration des fibres: 12 fibres MPO à 6 câbles LC duplex (6xLC uniboot; 12 LC simplex).
• RésultatsOptimisé pour:Les données sont fournies par les fournisseurs.des connexions directes, permettant une transmission de données efficace avec un câblage minimal et réduisant le désordre dans les environnements à forte densité.
• Conception du câble: câbles à harnais droits, conçus pour économiser de l'espace et faciliter la gestion des câbles dans les centres de données.
• Applications: Idéal pour les applications de centre de données à haute densité 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et 10/40/100G.

Norme industrielle des connecteurs:

• MPO mode unique: CEI 61754-7 (SM APC: connecteurs verts + démarrage noir pour MPO à perte standard, SM APC: connecteurs jaunes + démarrage noir pour MPO à perte super faible)
• MPO Multimode: CEI 61754-7 (OM1 et OM2 PC: connecteurs beige + démarreur noir pour MPO à perte standard, OM3 et OM4 PC: connecteurs Aqua + démarreur noir)
• Autres connecteurs: SC, LC, FC, ST et E2000, qui répondent toutes à leurs normes industrielles respectives (par exemple, TIA/EIA, FOCIS3, GR-326).

Spécifications optiques:

• Perte d'insertion (MPO):
  • Perte standard: ≤ 0,75 dB (maximum), ≤ 0,50 dB (typique)
  • Perte extrêmement faible: ≤ 0,35 dB (maximum), ≤ 0,20 dB (typique)
• Perte d'insertion (LC/SC/FC/ST): ≤ 0,3 dB
• Résultats de l'analyse de rentabilité: ≥ 60 dB (pour le mode unique avec polissage APC à 8 degrés)
• L'exposition au risque de défaillance de l'entrepriseLe système de contrôle de la fréquence de l'appareil doit être équipé d'un système de contrôle de la fréquence de l'appareil.
• Durabilité: < 0,3 dB changement typique après 200 accouplements, 500 cycles d'insertion-tirage avec IL < 0,5 dB
• Résistance à la traction: > 70N
• Température de fonctionnement: -40°C à +85°C

Caractéristiques:

• Faible perte d'insertion: Assure une dégradation minimale du signal.
• Perte de rendement élevée: offre des performances plus élevées en réduisant les reflets.
• Connecteur multifibre basé sur MT: Disponible en 4, 8, 12 et 24 configurations de fibres pour l'arrêt de masse.
• Options de câble robuste: Disponible en câbles ronds, ovales et à ruban nu, conçus pour les environnements à haute densité.
• Logements codés par couleur: Disponible pour différencier le type de fibre, le type de polissage et la qualité des connecteurs.
• Répétabilité et échangeabilité: Des performances fiables et cohérentes.

Les avantages des câbles MTP/MPO:

• Une qualité élevée: pré-terminé en usine, testé et emballé avec des rapports de test pour assurer la qualité.
• Économie d'espace: Les diamètres plus petits réduisent le volume des câbles et améliorent la climatisation dans les centres de données.
• Des économies de temps: La conception "plug-and-play" réduit le temps d'installation en permettant une utilisation immédiate.

Applications:

• Centre de données: optimisé pour le patchage de fibres à haute densité, permettant des connexions rapides et efficaces entre des équipements à haute vitesse tels que les ports QSFP + et SFP +.
• Les fibres optiques dans les bâtiments: Prend en charge le déploiement de fibres pour les connexions entre bâtiments.
• Connexions à l'équipement interne: Utilisé dans les dispositifs optiques pour les connexions internes dans les équipements de réseau.

Règles de dénomination et informations de confirmation de commande:

Les câbles à harnais droit MPO-LC de Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236038 ZCM11A22HIAX: : 12F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236039 ZCM11A52HIAX: : 24F MPO SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 fibre optique MPO-LC 2.0 mm câbles à harnais droit

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 MPO-LC à fibre optique 2,0 mm câbles à harnais droit

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 à fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236046 ZCM21A12HIAX: : 8F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236047 ZCM21A22HIAX: : 12F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236048 ZCM21A52HIAX: : 24F MTP SM Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Fibre optique MPO-LC 2,0 mm câbles à harnais droit

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 MPO-LC à fibre optique 2,0 mm câbles à harnais droit

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 MPO-LC à fibre optique 2,0 mm câbles à harnais droit

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 MPO-LC à fibre optique 2,0 mm câbles à harnais droit

Chaîne de fibre de connecteur

Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO

Le type de structure MPO est le suivant:

Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.

Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.

Le système de détection de la pollution atmosphérique doit être équipé d'un système de détection de la pollution atmosphérique (DPO) de type 3 et d'un système de détection de la pollution atmosphérique (DPO).

Détails du matériel

Emballage

Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.

Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.

L'emballage peut être personnalisé.

Service OEM/ODM pour vous

• Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
• Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
• Un niveau de qualité différent.
