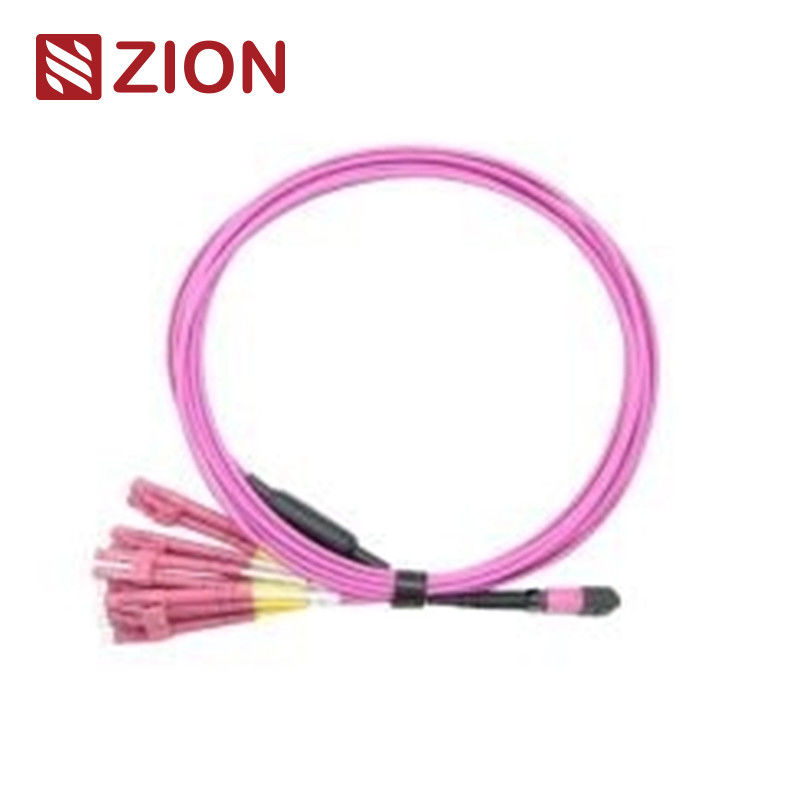

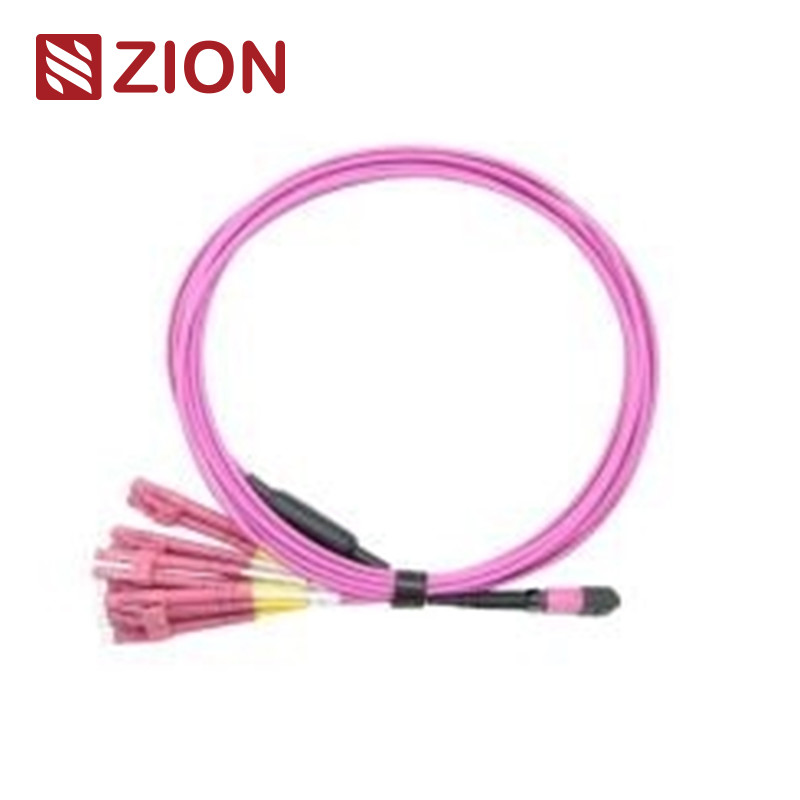

12 fibres MPO à LC OM4 fibres optiques MPO-LC câbles à harnais droit de 2,0 mm
Des câbles à harnais en fibre optique à haute densité conçus pour les applications de centres de données, offrant une connectivité MPO à LC avec des performances de fibre multimode OM4.
Identification du produit
Le code Zion: ZCM11A28HAAX
12F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm
Les connecteurs MPO (Multi-Fiber Push On) fournissent des solutions de terminaison multifibre idéales pour les environnements à haute densité dans les centres de données, les applications fibre-au-bâtiment,et connexions internes au sein d'équipements d'émetteurs-récepteurs optiques prenant en charge 40G, 100G et les technologies QSFP+.
Ces ensembles de câbles à harnais droit de 12 cœurs MPO à 6 LC Duplex (ou 12 LC Simplex) sont optimisés pour les connexions directes optiques 40G QSFP+ PLR4 à 10G SFP+ LR.Tous les câbles de sortie ont la même longueur et sont spécialement conçus pour l'économie d'espace et le patchage de fibres à haute densité dans les centres de données..
Normes relatives aux connecteurs MPO
Règle de référence MPO pour un mode unique:Pour les appareils électroniques
Détails du logement MPO en mode unique:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à très faible perte)
Règle de référence MPO Multimode:Pour les appareils électroniques
Détails du boîtier multimode MPO:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MPO standard et super basse perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)
- Répondre à la norme CEI IEC-61754-7; conforme à la norme CEI61755, à la norme Telcordia GR-1435-CORE, à la norme JIS C5982; à la norme TIA-604-5 ((FOCIS5)
- Le câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G conformes à l'EEE 802.3
Autres normes relatives aux connecteurs
- - Je ne sais pas.L'équipement doit être équipé d'un système de contrôle de l'équipement.
- Je vous en prie.L'évaluation de l'efficacité de l'équipement doit être réalisée en tenant compte des caractéristiques de l'équipement.
- Le FC:Le système d'avertissement de l'État membre concerné doit être conforme à l'annexe I du règlement (CE) no 765/2008.
- - Je ne sais pas.L'équipement doit être équipé d'un système de contrôle de l'équipement.
- E2000:Pour l'équipement, voir IEC 61754-15
Types de fibres disponibles
Compatible avec les types de fibres G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 et OM5 50/125 dans les configurations MPO-LC, MPO-SC, MPO-FC, MPO-ST et MPO-E2000.
Spécifications optiques
Perte d'insertion (MPO) en mode unique:
La norme: ≤ 0,75 dB (max), ≤ 0,50 dB (typique)
Superfaible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.
Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typique)
Superfaible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) en mode unique:
≤ 0,3 dB
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique (PDE) et d'un dispositif de détection de la pollution atmosphérique (PDE).
≤ 0,3 dB
Perte de rendement (MPO) mode unique:
≥ 60 dB
L'équipement doit être équipé d'un dispositif d'échange de données.
≥ 25 dB
L'exposition au risque est calculée sur la base de l'exposition au risque.
Le taux de détection de l'infection doit être supérieur ou égal à:
Durée de vie:
Variation typique < 0,3 dB (200 accouplements)
Interchangeabilité:
≤ 0,2 dB
Test d'insertion et de traction:
500 fois, IL < 0,5 dB
Résistance à la traction:
> 70N
Température de fonctionnement:
-40°C à +85°C
Principales caractéristiques
- Faible perte d'insertion, performances de perte de retour élevées
- Connecteur multifibre basé sur MT prenant en charge les terminaisons de fibres 4, 8, 12 et 24
- Solution économique pour l'élimination en masse des fibres
- Conçus à la fois pour les applications à faible perte et à perte standard, à mode unique et multimode
- Cable rond robuste, câble ovale et ruban nu en option
- Casques codés par couleur pour l'identification du type de fibre facile, du type de polissage et du type de connecteur
- Excellente répétabilité et échangeabilité
Avantages du câble MPO/MTP
- Qualité élevée:Pré-terminé en usine, testé et emballé avec des rapports d'essais complets
- Économie d'espace:Les petits diamètres réduisent le volume des câbles et améliorent la climatisation des centres de données
- Efficace dans le temps:La conception "plug and play" réduit considérablement le temps d'installation
Applications
Conçu pour les environnements 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et des centres de données à haute densité. optimisé pour les applications 10/40/100G de centres de données à haute densité.
- Environnements de centres de données à haute densité
- Installations de fibre optique dans les bâtiments
- Connexions internes dans les équipements à fibre optique
Produits connexes
Zion Communication propose une gamme complète de câbles à harnais droit MPO-LC, y compris les configurations 8F, 12F et 24F dans les types de fibres SM et OM3/OM4.
Méthodes de connexion et polarité
Trois méthodes de connexion assurent une bonne gestion de la polarité MTP/MPO:
Matériaux et construction
Emballage
L'emballage standard comprend des câbles à fibre optique étiquetés et marqués dans des cartons de protection.
Services d'OEM/ODM
- Couleurs de câbles personnalisées, imprimantes et matériaux de veste
- Étiquetage OEM, bagues d'identification et étiquettes de câble
- Conception de boîtes sur mesure et marques d'expédition
- Plusieurs niveaux de qualité disponibles
