Câble fibre optique monomode MTP 12 fibres vers LC

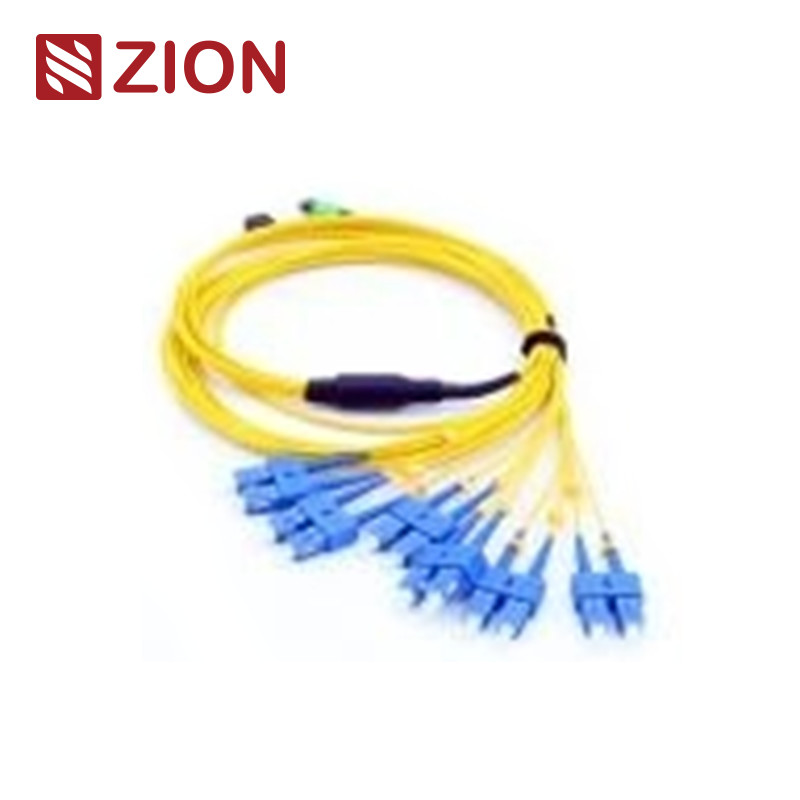

Câbles droits à faisceau MTP-LC 2,0 mm à fibre optique SM 12F MTP haute densité conçus pour les applications de centres de données.
Identification du produit
Code Zion : ZCM21A22HIAX
Description : Câbles droits à faisceau MTP-LC 2,0 mm à fibre optique SM 12F
Le connecteur MTP est un type de connecteur enfichable multifibre conçu pour les environnements à haute densité. Ce système est principalement utilisé dans les centres de données, les applications fibre jusqu'au bâtiment et les connexions internes au sein des équipements d'émetteur-récepteur optique prenant en charge les technologies 40G, 100G et QSFP+.
Les connecteurs MTP sont classés selon les normes EIA/TIA-604-5 par nombre de cœurs, genre (mâle/femelle) et polarité (PC ou APC).
Ces assemblages de câbles droits à faisceau MTP 12 cœurs vers 6 LC Duplex (ou 12 LC Simplex) sont dotés de connecteurs MTP à une extrémité et de connecteurs LC/SC/FC/ST à l'autre. Les câbles en éventail sont optimisés pour les connexions directes 40G QSFP+ PLR4 vers optiques 10G SFP+ LR et les applications de centres de données à haute densité.
Normes industrielles des connecteurs
Référence monomode MPO : EIA/TIA-604-5
Boîtier monomode MPO : SM APC : connecteurs verts + botte noire (MTP à perte standard)
SM APC : connecteurs jaunes + botte noire (MTP à très faible perte)
Référence multimode MPO : EIA/TIA-604-5
Boîtier multimode MPO : OM1&OM2 PC : connecteurs beiges + botte noire (MTP à perte standard)
OM3&OM4 PC : connecteurs aqua + botte noire (MTP à perte standard et très faible)
OM3&OM4 PC : connecteurs violet bruyère + botte noire (MTP à perte standard)
- Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; conforme à la norme TIA-604-5 (FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme IEEE 802.3 40G et 100G
Spécifications optiques
Perte d'insertion (MPO) monomode : Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique) ; Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (MPO) multimode : Perte standard : ≤0,6 dB (max), ≤0,50 (typique) ; Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) monomode : ≤0,3 dB
Perte d'insertion (LC/SC/FC/ST) multimode : ≤0,3 dB
Perte de retour (MPO) monomode : ≥60 dB
Perte de retour (MPO) multimode : ≥25 dB
Perte de retour (LC/SC/FC/ST) APC : ≥60 dB
Perte de retour (LC/SC/FC/ST) UPC : ≥50 dB
Durabilité : <0,3 dB de changement typique (200 accouplements)
Interopérabilité : ≤0,2 dB
Test d'insertion-extraction : Plus de 600 fois, IL <0,5 dB
Résistance à la traction : >70 N
Nombre de branchements : >600
Température de fonctionnement monomode : -40 °C à +85 °C
Principales caractéristiques
- Faible perte d'insertion, perte de retour élevée
- Connecteur multifibre basé sur MT prenant en charge les terminaisons à 4, 8, 12 et 24 fibres
- Solution économique pour la terminaison de masse de la fibre
- Conçu pour les applications SM et MM à faible perte et à perte standard
- Options de câbles ronds renforcés, de câbles ovales et de rubans nus disponibles
- Boîtiers à code couleur pour une identification facile du type de fibre, du type de polissage et de la qualité du connecteur
- Excellente répétabilité et interchangeabilité
Applications
Les câbles droits à faisceau 12F MPO-LC/SC/FC/ST sont conçus pour les environnements 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et les centres de données à haute densité. Optimisés pour les applications de centres de données à haute densité 10/40/100G.
- Environnements de centres de données à haute densité
- Installations fibre jusqu'au bâtiment
- Connexions internes au sein des équipements à fibre optique
Règles de dénomination et confirmation de commande
Produits connexes
7236037 ZCM11A12HIA : Câbles droits à faisceau MPO-LC 2,0 mm à fibre optique SM 8F MPO
7236038 ZCM11A22HIA : Câbles droits à faisceau MPO-LC 2,0 mm à fibre optique SM 12F MPO
7236039 ZCM11A52HIA : Câbles droits à faisceau MPO-LC 2,0 mm à fibre optique SM 24F MPO
Méthodes de connexion
Trois méthodes de connexion permettent de maintenir la polarité MPO/MTP correcte :
Structure MTP-12 x LC Simplex - Type 1
Structure MTP-6 x LC Duplex - Type 2 Type A
Structure MTP-6 x LC Duplex - Type 2 Type B
Polarité MTP pour la structure MTP-6 x Uniboot LC - Type 3
Détails des matériaux
Emballage
Ces câbles à fibre optique sont emballés avec un étiquetage et un marquage OMC en standard. Les tailles de carton disponibles incluent 34 × 22 × 15 cm, 44 × 34 × 24 cm et 54 × 39 × 34 cm, sélectionnées en fonction de la quantité commandée. Options d'emballage personnalisées disponibles.
Services OEM/ODM
- Couleur de câble, impression et matériau de gaine personnalisés
- Étiquetage OEM, bagues d'identification, étiquettes de câble, boîtes et marques d'expédition
- Différents niveaux de qualité disponibles
