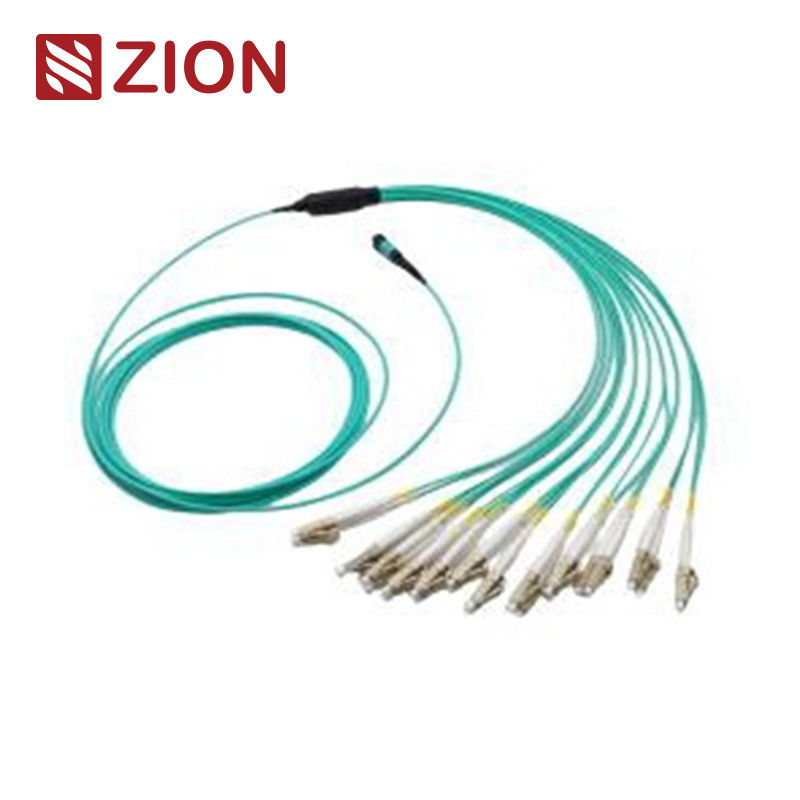

Câbles droits optiques de harnais de la fibre MTP-LC 2.0mm de 8F MTP OM3
Informations sur le produit Zion
Code de Sion :ZCM21A17HAAX
Description:Câbles droits optiques de harnais de la fibre MTP-LC 2.0mm de 8F MTP OM3
Le connecteur MTP est un connecteur multifibre enfichable conçu pour les environnements haute densité. Ce système est principalement utilisé dans les centres de données, les applications fibre jusqu'au bâtiment et les connexions internes au sein des équipements émetteurs-récepteurs optiques tels que les appareils 40G, 100G et QSFP+.
Les connecteurs MTP sont classés selon les normes EIA/TIA-604-5 en fonction du nombre de fibres, du sexe (mâle/femelle) et du type de polissage (PC ou APC).
Ces assemblages de câbles à faisceau droit MTP vers Duplex (4xLC uniboot) ou Simplex (4xLC) à 8 conducteurs sont optimisés pour les connexions directes optiques 40G QSFP+ PLR4 à 10G SFP+ LR dans les applications de centres de données haute densité.
Normes industrielles des connecteurs
MPO monomode
Référence : EIA/TIA-604-5
Détails du boîtier : SM APC : connecteurs verts + démarrage noir (Standard Loss MTP)
SM APC : connecteurs jaunes + boot noir (Super Low Loss MTP)
MPO multimode
Référence : EIA/TIA-604-5
Détails du boîtier : OM1 et OM2 PC : connecteurs beiges + démarrage noir (Standard Loss MTP)
PC OM3&OM4 : connecteurs Aqua + démarrage noir (MTP standard et super faible perte)
PC OM3&OM4 : connecteurs Heather Violet + boot noir (Standard Loss MTP)
- Conforme à la norme CEI IEC-61754-7 ; CEI61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5(FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme Fibre Channel 10G
- 40G et 100G IEEE 802.3
Autres normes de connecteurs
- SC : TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 et JIS C5973
- LC : TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 et JIS C5973
- FC : EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 et JIS C5973
- ST : TIA/EIA, FOCIS2, GR-326, IEC61754-2 et JIS C5973
- E2000 : CEI61754-15
Types de fibres disponibles
Compatible avec les types de fibres G657A1, G657A2/B2, G657B3, OM1 62,5/125, OM2 50/125, OM3 50/125, OM4 50/125 et OM5 50/125 dans MTP-LC, MTP-SC, MTP-FC, MTP-ST et MTP-E2000. configurations.
Spécifications optiques
Perte d'insertion (MPO) - Monomode (APC poli à 8 degrés) :
Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique)
Perte très faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (MPO) - Multimode (PC Flat Polish) :
Perte standard : ≤0,6 dB (max), ≤0,50 dB (typique)
Perte très faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) :
Mode unique (APC poli à 8 degrés) : ≤0,3 dB
Multimode (polissage plat PC) : ≤0,3 dB
Perte de retour :
Monomode MPO : ≥60dB
Multimode MPO : ≥25dB
LC/SC/FC/ST : APC≥60dB ; UPC≥50dB ; Multimode≥35dB
Durabilité:<0,3dB changement typique (200 accouplements)
Interchangeabilité :≤0,2dB
Test d'insertion-traction :500 fois, IL <0,5dB
Résistance à la traction:>70N
Température de fonctionnement :-40°C à +85°C
Principales fonctionnalités
- Faible perte d'insertion, perte de retour élevée
- Connecteur multifibre basé sur MT prenant en charge 4, 8, 12 et 24 terminaisons de fibre
- Solution économique pour la terminaison en masse de la fibre
- Conçu pour les applications monomodes et multimodes à faible perte et à perte standard
- Options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre et du type de polissage
- Excellente répétabilité et échangeabilité
Avantages du câble MPO/MTP
- Haute qualité - Pré-terminé en usine, testé et emballé avec des rapports de test
- Gain de place - Les petits diamètres réduisent le volume du câble et améliorent la circulation de l'air
- Gain de temps - La conception Plug and Play réduit le temps d'installation
Applications
Conçu pour les environnements 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et les centres de données haute densité. Optimisé pour les applications de centres de données haute densité 10/40/100G.
Les principales applications incluent les environnements de centres de données haute densité, les installations fibre jusqu'au bâtiment et les connexions internes au sein des équipements à fibre optique.
Produits connexes
Zion Communication propose une gamme complète de câbles à faisceau droit MTP-LC, comprenant des configurations 8F, 12F et 24F dans les types de fibres SM, OM3 et OM4.
Méthodes de connexion
MTP - Structure 8 x LC Simplex - Type 1
MTP - Structure duplex 4 x LC - Type 2 MTP - 4 x Structure Uniboot LC - Type 3 Conditionnement
L'emballage standard comprend des câbles à fibre optique étiquetés et marqués par OMC. Tailles de carton disponibles : 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Emballage personnalisé disponible sur demande.
Services OEM/ODM
- Couleur du câble, impression et matériau de gaine personnalisés
- Étiquetage OEM, bagues d'identification et étiquettes de câbles
- Boîtes personnalisées et marques d'expédition
- Différents niveaux de qualité disponibles
Variations du produit
| Image | Description | Catégorie |
|---|
| Câble de raccordement 8F MPO (mâle) -LC Fan-out 0,9 mm 30-35 cm | Réseau optique, MPO-MTP (mâle) -LC Fan-out 0,9 mm, MTP/MPO, composants optiques |
| Câble de raccordement 12F MPO (mâle) -LC Fan-out 0,9 mm 30-35 cm | Réseau optique, MPO-MTP (mâle) -LC Fan-out 0,9 mm, MTP/MPO, composants optiques |
| Câble de raccordement 24F MPO (mâle) -LC Fan-out 0,9 mm 30-35 cm | Réseau optique, MPO-MTP (mâle) -LC Fan-out 0,9 mm, MTP/MPO, composants optiques |
