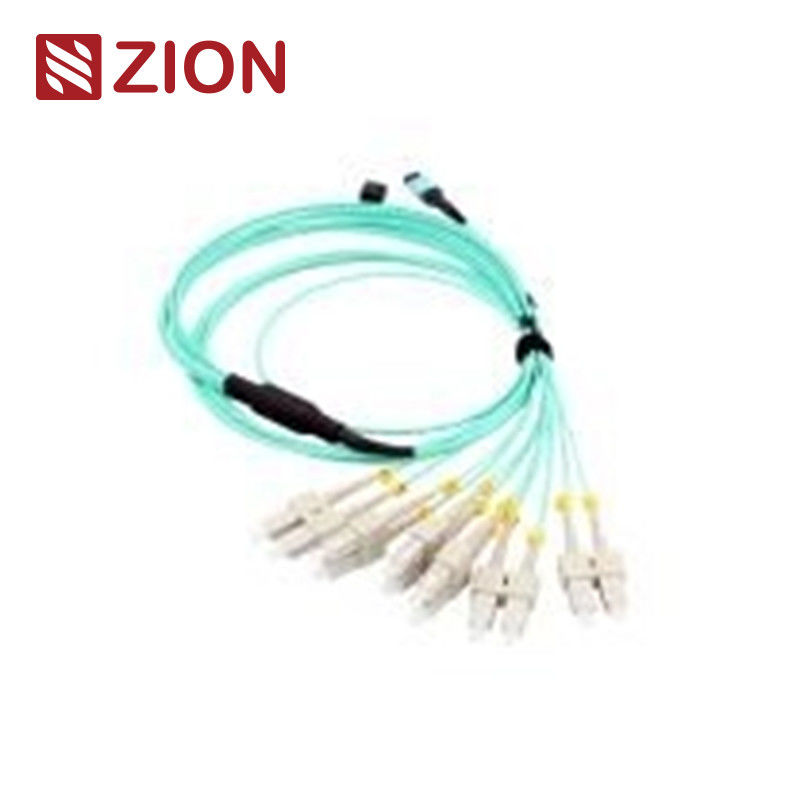

12F MTP OM3 câbles à harnais droit à fibre optique MTP-LC de 2,0 mm
Informations sur le produit Zion
Le code Zion:Le numéro de série ZCM21A27HAAX
Définition:12F MTP OM3 câbles à harnais droit à fibre optique MTP-LC de 2,0 mm
Le connecteur MTP est un connecteur multi-fibre conçu pour les environnements à haute densité.et connexions internes au sein d'équipements d'émetteurs-récepteurs optiques tels que 40G, 100G et les dispositifs QSFP+.
Les connecteurs MTP sont classés selon les réglementations EIA/TIA-604-5 en fonction du nombre de cœurs, du sexe (masculin/féminin) et de la polarité (PC ou APC).
Configuration du produit
Cet ensemble de câbles à harnais droit de 12 cœurs MTP à 6 LC Duplex (6xLC uniboot; 12 LC Simplex) dispose de connecteurs MTP à une extrémité et de connecteurs LC à l'autre.Les câbles de sortie sont optimisés pour 40G QSFP+ PLR4 à 10G SFP+ LR optique connexion directe et applications de centre de données haute densité.
Normes relatives aux connecteurs
MPO mode unique
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:
- SM APC: connecteurs verts + démarrage noir (MTP à perte standard)
- SM APC: connecteurs jaunes + démarrage noir (MTP à très faible perte)
MPO Multimode
Nom de l'établissement:L'évaluation de l'efficacité de l'équipement
Détails du logement:
- PC OM1 et OM2: connecteurs beige + démarrage noir (MTP à perte standard)
- OM3 et OM4 PC: connecteurs Aqua + démarrage noir (MTP standard et super faible perte)
- OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP de perte standard)
Conforme à:
- Normes de la CEI: CEI-61754-7; CEI61755
- Le groupe Telcordia GR-1435CORE
- Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
- Le câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Autres normes relatives aux connecteurs
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 et JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973
- Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'avis de la Commission et à l'avis de la Commission.
- L'équipement doit être équipé d'un système de contrôle de l'équipement.
- Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Types de fibres disponibles
- Le nombre de points d'intervention est déterminé par le nombre de points d'intervention.
- Les États membres doivent fournir aux autorités compétentes les informations suivantes: OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Spécifications optiques
| Paramètre | Spécification |
|---|
| Perte d'insertion (MPO) en mode unique | La norme: ≤ 0,75 dB (max), ≤ 0,50 dB (typique)
Superfaible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| Perte d'insertion (MPO) multimode | Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typique)
Superfaible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| Perte d'insertion (LC/SC/FC/ST) en mode unique | ≤ 0,3 dB |
| Perte d'insertion (LC/SC/FC/ST) multimode | ≤ 0,3 dB |
| Législation relative à l'évaluation des risques | ≥ 60dB (polissage à 8 degrés) |
| Perte de retour (MPO) multimode | ≥ 25 dB |
| L'exposition au risque de défaillance de l'entreprise | Le taux de détection de l'infection doit être supérieur ou égal à: |
| Durabilité | Variation typique < 0,3 dB (200 accouplements) |
| Interchangeabilité | ≤ 0,2 dB |
| Testez par insertion-tirage | 500 fois, IL < 0,5 dB |
| Résistance à la traction | > 70N |
| Température de fonctionnement | -40°C à +85°C |
Principales caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications à faible perte et à perte standard, en mode unique et en mode multimode
- Cable rond robuste, câble ovale et ruban nu en option
- Casques codés par couleur pour une identification facile
- Excellente répétabilité et échangeabilité
Avantages du câble MPO/MTP
- Qualité élevée:Pré-terminé à l'usine, testé et emballé avec les rapports d'essai
- Économie d'espace:Les petits diamètres réduisent le volume du câble et améliorent le débit d'air
- Efficace dans le temps:La conception "plug-and-play" réduit le temps d'installation
Applications
Conçu pour les centres de données 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 et à haute densité. optimisé pour les applications de centre de données à haute densité 10/40/100G.
Principaux domaines d'application:
- Environnements de centres de données à haute densité
- Installations de fibre optique dans les bâtiments
- Connexions internes dans les équipements à fibre optique
Règles de dénomination et confirmation de l'ordre
Produits connexes
7236037 ZCM11A12HIA: 8F MPO SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236038 ZCM11A22HIA: 12F MPO SM câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
7236039 ZCM11A52HIA: 24F MPO SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236040 ZCM11A17HAA: 8F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236041 ZCM11A27HAA: 12F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236042 ZCM11A57HAA: 24F MPO OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236043 ZCM11A18HMA: 8F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236044 ZCM11A28HMA: 12F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236045 ZCM11A58HMA: 24F MPO OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236046 ZCM21A12HIA: 8F MTP SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236047 ZCM21A22HIA: 12F MTP SM câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236048 ZCM21A52HIA: 24F MTP SM câbles à fibre optique MPO-LC de 2,0 mm à harnais droit
7236049 ZCM21A17HAA: 8F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236050 ZCM21A27HAA: 12F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236051 ZCM21A57HAA: 24F MTP OM3 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
7236052 ZCM21A18HMA: 8F MTP OM4 câbles à fibres optiques MPO-LC de 2,0 mm à harnais droit
Méthodes de connexion et polarité
Trois méthodes de connexion
Détails du matériel
Emballage
Emballage de protection standard avec étiquette OMC. Tailles de carton disponibles: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Emballage personnalisé disponible sur demande.
Services d'OEM/ODM
- Couleur du câble, impression, matériau de la veste, personnalisation des couleurs des connecteurs
- Étiquetage OEM, bagues d'identification, étiquettes de câble, boîtes, marques d'expédition
- Différents niveaux de qualité disponibles
