Lieu d'origine: | Chine |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Quantité de commande min: | 50 pièces |
Détails d'emballage: | 10 pièces/sac en plastique |
Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | sans limites |
Durabilité: | WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 | Interchangeabilité: | ≤0.2dB |
---|---|---|---|
Test d'insertion-extraction: | Au-dessus de 600 fois, IL < 0,5 dB | Résistance à la traction: | >70N |
Température de fonctionnement (℃): | -40 à + 85°C | ||
Surligner: | Faisceau de fibres optiques 2,0 mm 12F |
Zion Code | Zion Description | |||||||

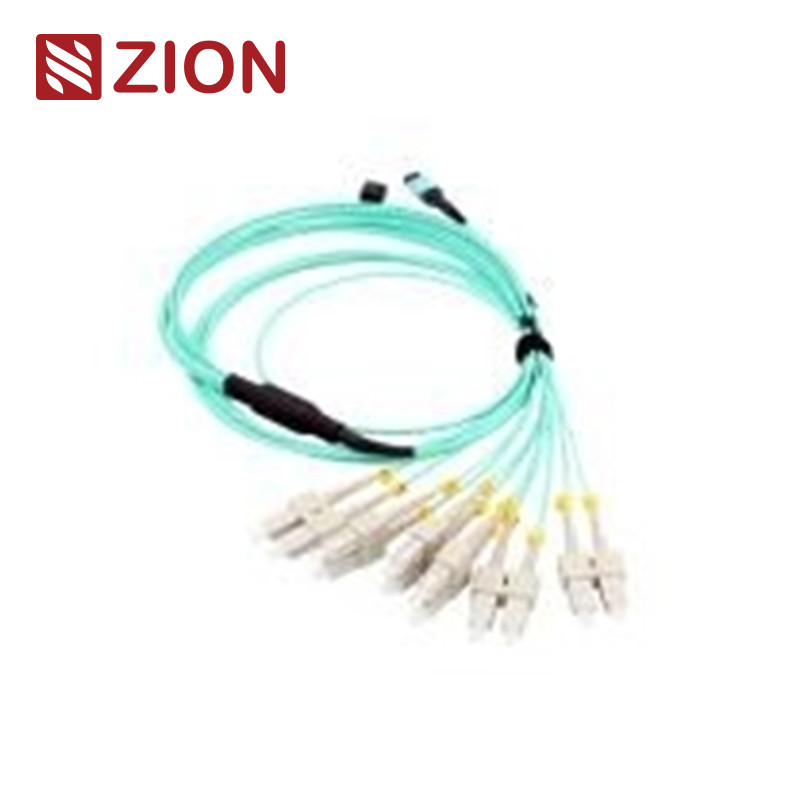

ZCM21A27HAAX | câbles droits optiques de harnais de la fibre MTP-LC 2.0mm de 12F MTP OM3 | |||||||
Le connecteur de MTP est un type de connecteur de fibre. MTP (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MTP pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
Des types de connecteur de MTP sont distingués selon les règlements EIA/TIA-604-5 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||
12 noyaux MTP au duplex de 6 LC (uniboot 6xLC ; Le harnais droit de simplex de 12 LC) câble assemblies.MTP- LC/SC/FC/ST des câbles que droits de harnais sont terminés avec le connecteur de MTP et de LC/SC/FC/ST sur les deux extrémités. Les 12 PCs (6pcs pour l'uniboot de LC ; 12 câbles de sortance de simplex de LC) sont optimisés pour 40G QSFP+ PLR4 à la liaison directe d'optique de 10G SFP+ LR et aux applications à haute densité de centre de traitement des données. ayez la même longueur. Elle est spécifiquement conçue pour la fibre à haute densité raccordant aux centres de traitement des données qui ont besoin d'économie de l'espace et réduisent des problèmes de gestion de câble. | ||||||||
câbles droits de harnais de 12F MTP- LC/SC/FC/ST conçus pour 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et centre de traitement des données à haute densité. Il est optimisé pour des applications à haute densité du centre de traitement des données 10/40/100G. |
La norme industrielle des connecteurs :
Connecteur | Référence | Logement des détails | ||||||
MTP unimodal | EIA/TIA-604-5 | SM RPA : Botte verte de connectors+black (perte standard MTP) SM RPA : Botte jaune de connectors+black (basse perte superbe MTP) |
||||||
MTP à plusieurs modes de fonctionnement | EIA/TIA-604-5 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MTP) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MTP de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MTP) |
le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
la Manche de fibre du 10G conforme | ||||||||
40G et 100G IEEE 802,3 |
La norme industrielle d'autres connecteurs :
Sc de : TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 et JIS C5973 | ||||||||
LC : TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 et JIS C5973. | ||||||||
FC : L'EIE /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 et JIS C5973 | ||||||||
St de : TIA/EIA, FOCIS2, GR-326. IEC61754-2 et JIS C5973 etc. | ||||||||
E2000 : IEC61754-15 |
Disponible pour
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Caractéristiques optiques :
Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
perte de nsertion (MTP) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Perte de retour (MTP) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
Longévité | <0> | |||||||
Interchangeabilité | ≤0.2dB | |||||||
essai d'Insertion-traction | Au-dessus de 600 fois, l'IL <le0.5dB | |||||||
Résistance à la traction | >70N | |||||||
Température de fonctionnement (℃) | ·- 40 à + 85°C |
Caractéristiques :
basse perte par insertion de , perte de rendement élevé | ||||||||
la TA de a basé le connecteur de Multi-fibre, 4,8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
solution économique de pour le masse-arrêt de la fibre | ||||||||
le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
bon dans la répétabilité et l'échangeabilité |
Les mérites du câble de correction de MPO/MTP/du câble de tronc incluent généralement :
la haute de - qualité — des câbles de câble/tronc de correction de MPO/MTP sont usine pré-terminée, examinée et emballée avec les rapports des essais. Ces rapports servent de documentation et de contrôle de qualité à long terme. | ||||||||
les câbles décroissants de câble/tronc de correction du câble volume-MPO/MTP de ont des petits diamètres mêmes, qui diminuent le volume de câble et améliorent les conditions de climatisation aux centres de traitement des données | ||||||||
gain de temps de — avec la conception prête à l'emploi spéciale, le câble de correction de MPO/MTP/câbles de tronc peut être incorporé et immédiatement branché. Il aide considérablement à réduire le temps d'installation. |
Application :
câbles droits de harnais de 12F MTP- LC/SC/FC/ST conçus pour 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et centre de traitement des données à haute densité. Il est optimisé pour des applications à haute densité du centre de traitement des données 10/40/100G. | ||||||||
Tous les connecteurs du MTP d'OMC sont de Senko/Nissin/Sumitomo. La corde de correction de fibre de MTP est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
la fibre optique au bâtiment | ||||||||
l'application interne de connecteur dans l'équipement de fibre. |
Nommer l'information de confirmation de Rules&Order :
Câbles droits chauds de harnais du MTP-LC de Zion Communication
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 8F MPO | ||||||
7236038 | ZCM11A22HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 12F MPO | ||||||
7236039 | ZCM11A52HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 24F MPO | ||||||
7236040 | ZCM11A17HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MPO OM3 | ||||||
7236041 | ZCM11A27HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MPO OM3 | ||||||
7236042 | ZCM11A57HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MPO OM3 | ||||||
7236043 | ZCM11A18HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MPO OM4 | ||||||
7236044 | ZCM11A28HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MPO OM4 | ||||||
7236045 | ZCM11A58HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MPO OM4 | ||||||
7236046 | ZCM21A12HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 8F MTP | ||||||
7236047 | ZCM21A22HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 12F MTP | ||||||
7236048 | ZCM21A52HIAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de SM de 24F MTP | ||||||
7236049 | ZCM21A17HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MTP OM3 | ||||||
7236050 | ZCM21A27HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MTP OM3 | ||||||
7236051 | ZCM21A57HAAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MTP OM3 | ||||||
7236052 | ZCM21A18HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 8F MTP OM4 | ||||||
7236053 | ZCM21A28HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 12F MTP OM4 | ||||||
7236054 | ZCM21A58HMAX | câbles droits optiques de harnais de la fibre MPO-LC 2.0mm de 24F MTP OM4 |
Connecteur | La Manche de fibre |
L'aide de trois méthodes de connexion gardent la bonne polarité de MPO/MTP
MTP – 12 x LC 1 de type structure recto
MTP – 6 x LC 2-Type de type structure duplex A
MTP – 6 x LC 2-Type de type structure duplex B
MTP – polarité pour MTP – 6 x Uniboot LC 3 de type structure
Les détails du matériel
Emballage
La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
3. Niveau de qualité différent. |
