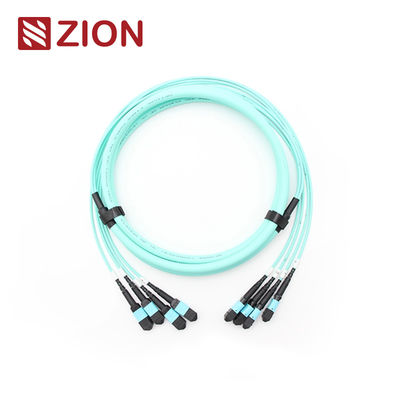

48F (4x12) MPO OM3 câble à fibre optique
(4*12) 48F MPO OM3 câble à fibre optique
Le code et la description de Sion
Le code Zion:Le numéro de série de l'appareil est le numéro de série de l'appareil.
Description du projet:(4*12) 48F MPO OM3 câble à fibre optique
Le connecteur MPO est un type de connecteur multifibre conçu pour les environnements à haute densité.et connexions internes au sein d'équipements d'émetteurs-récepteurs optiques prenant en charge 40G, 100G et les technologies QSFP+.
Les types de connecteurs MPO sont distingués selon les réglementations CEI 61754-7 par le nombre de cœurs, le sexe (Homme/Femme) et la polarité (PC ou APC).
Les câbles MPO/MTP 24F-144F sont terminés par des connecteurs MPO/MTP aux deux extrémités. Ces câbles relient les modules MPO/MTP en liaisons permanentes et sont disponibles avec 12, 24, 48, 60, 72, 96,et 144 fibres, prenant en charge des vitesses allant jusqu'à 10/40/100Gbps pour les solutions de centres de données.
Connecteurs Norme industrielle
MPO mode unique
Nom de l'établissement:Pour les appareils électroniques
Détails du logement:SM APC: connecteurs verts + coussin noir (MPO à perte standard)
SM APC: connecteurs jaunes + coussin noir (MPO à perte super faible)
MPO Multimode
Nom de l'établissement:Pour les appareils électroniques
Détails du logement:OM1&OM2 PC: connecteurs beige + chaussure noire (MPO à perte standard)
OM3 et OM4 PC: connecteurs Aqua+chaussure noire (MPO standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + botte noire (MPO à perte standard)
- Répond à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Spécifications optiques
| Paramètre |
Spécification |
| Perte d'insertion (MPO) en mode unique (APC poli à 8 degrés) |
Perte standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typique)
Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique (PC) et d'un dispositif de détection de la pollution atmosphérique. |
Perte standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typique)
Perte extrêmement faible: ≤ 0,35 dB (max), ≤ 0,20 dB (typique) |
| Perte d'insertion (LC/SC/FC/ST) Mode unique (APC polissé à 8 degrés) |
≤ 0,3 dB |
| Perte d'insertion (LC/SC/FC/ST) Multimode (PC à polissage plat) |
≤ 0,3 dB |
| Perte de retour (MPO) en mode unique (APC poli à 8 degrés) |
≥ 60 dB ((polié à 8 degrés) |
| L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique (PC) et d'un dispositif de détection de la pollution atmosphérique. |
≥ 25 dB |
| L'exposition au risque de risque est calculée sur la base de l'exposition au risque de risque. |
APC ≥ 60 dB; UPC ≥ 50 dB |
| Durabilité |
Variation typique < 0,3 dB (200 accouplements) |
| Interchangeabilité |
≤ 0,2 dB |
| Testez par insertion-tirage |
500 fois, IL < 0,5 dB |
| Résistance à la traction |
> 70N |
| Température de fonctionnement en mode unique (APC) |
-40°C à +85°C |
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Application du projet
12F MPO-LC/SC/FC/ST câbles à harnais droit conçus pour les centres de données 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et à haute densité. optimisés pour les applications de centre de données 10/40/100G à haute densité.
Tous les connecteurs MPO d'OMC sont fabriqués par Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre
Règles de dénomination et informations de confirmation de l'ordre
Appuyez sur Pull Tab pour Senko MPO
24F-144F câble de tronc MPO/MTP
Produits Matériaux - Cable
Connecteur et canal de fibres
Nom de l'organisme:Le connecteur féminin doit être connecté au type de connecteur masculin.
Le câble de tronc MPO-MPO 12F
| Longueur totale (L) (m) |
Longueur de tolérance (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5% x L/-0 |
Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO
Étant donné que le connecteur de l'unité du câble MPO/MTP 24F-144F est un câble MPO/MTP 12F, il a la même polarité qu'un câble MPO/MTP simple.
Détails du matériel
Le câble MPO/MTP chaud de Zion Communication
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM câble à fibre optique
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 câble à fibre optique
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 câble à fibre optique
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM câble à fibre optique
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 câble à fibre optique
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 câble à fibre optique
Emballage
Cet ensemble de câbles à fibre optique, facile à manipuler et bien protégé, a été étiqueté et marqué par défaut par OMC.Le choix du carton dépend de la quantité de marchandises- Des emballages sur mesure sont disponibles.
Service OEM/ODM
Les options de personnalisation comprennent:
- Couleur du câble, mot d'impression, matériau de la couverture du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble, boîte, marques d'expédition
- Niveaux de qualité différents
