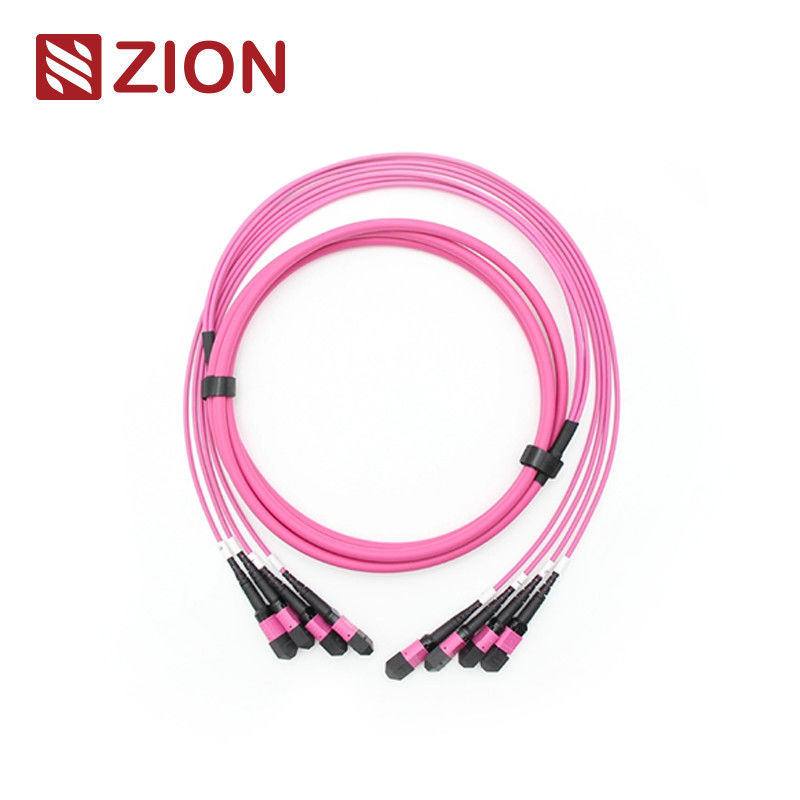

Câble de tronc optique de fibre de 48F MPO OM4
(4×12)Câble de tronc à fibre optique 48F MPO OM4
Code de Sion :ZCM12C8HIAX
Description de Sion :(4×12)Câble de tronc à fibre optique 48F MPO OM4
Le connecteur MPO est un connecteur multifibre enfichable conçu pour les environnements haute densité. Ce système est principalement utilisé dans les centres de données, les applications fibre jusqu'au bâtiment et les connexions internes au sein des équipements émetteurs-récepteurs optiques prenant en charge les technologies 40G, 100G et QSFP+.
Les types de connecteurs MPO sont classés selon les normes CEI 61754-7 en fonction du nombre de conducteurs, du sexe (mâle/femelle) et du type de polissage (PC ou APC).
Présentation du produit
Les câbles principaux MPO/MTP 24F-144F se terminent par des connecteurs MPO/MTP aux deux extrémités, créant des liens permanents entre les modules MPO/MTP. Disponibles en configurations 12, 24, 48, 60, 72, 96 et 144 fibres, ces câbles prennent en charge des vitesses allant jusqu'à 10/40/100 Gbit/s pour les solutions de centre de données.
Normes industrielles des connecteurs
Référence monomode MPO :CEI 61754-7
Détails du logement monomode MPO :SM APC : connecteurs verts + démarrage noir (Perte standard MPO) ; Connecteurs jaunes + démarrage noir (MPO à très faible perte)
Référence multimode MPO :CEI 61754-7
Détails du boîtier multimode MPO :PC OM1 et OM2 : connecteurs beiges + démarrage noir ; PC OM3 et OM4 : connecteurs Aqua + démarrage noir ; OM3&OM4 PC : Connecteurs Heather Violet+botte noire
- Conforme à la norme CEI IEC-61754-7 ; CEI61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5(FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme Fibre Channel 10G
- Conforme à la norme IEEE 802.3 40G et 100G
Spécifications optiques
Perte d'insertion (MPO) monomode (APC poli à 8 degrés) :Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique) ; Perte très faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (MPO) multimode (polissage plat PC) :Perte standard : ≤0,6 dB(max), ≤0,50 (typique) ; Perte très faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte de réflexion (MPO) monomode (APC poli à 8 degrés) :≥60dB
Perte de retour (MPO) multimode (polissage plat PC) :≥25dB
Durabilité:<0,3dB changement typique (200 accouplements)
Interchangeabilité :≤0,2dB
Test d'insertion-traction :500 fois, IL <0,5dB
Résistance à la traction:>70N
Température de fonctionnement monomode (APC) :-40°C à +85°C
Principales fonctionnalités
- Faible perte d'insertion, perte de retour élevée
- Connecteur multifibre basé sur MT avec 4, 8, 12 et 24 terminaisons de fibre
- Solution économique pour la terminaison en masse de la fibre
- Conçu pour les applications monomodes et multimodes à faible perte et à perte standard
- Options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre
- Excellente répétabilité et échangeabilité
Applications
Les câbles à faisceau droit 12F MPO-LC/SC/FC/ST sont conçus pour les centres de données 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et haute densité. Optimisé pour les applications de centres de données haute densité 10/40/100G.
- Applications de centre de données avec des environnements haute densité
- Installations fibre jusqu'au bâtiment
- Applications de connecteurs internes dans les équipements fibre
Règles de dénomination et confirmation de commande
Languette push-pull pour Senko MPO
Matériaux du produit - Câble
Connecteur et Fibre Channel
Note:Les connecteurs femelles doivent se connecter aux types de connecteurs mâles.
Dessin du câble principal MPO-MPO 12F
Tolérance de longueur totale :
0<L<1 : +5/-0 cm
1<L<10 : +10/-0cm
10<L<40 : +15/-0cm
40<L : +0,5% x L/-0
Trois méthodes de connexion pour la polarité MTP/MPO
Le connecteur d'unité du câble principal 24F-144F MPO/MTP est 12F MPO/MTP, conservant la même polarité que les câbles principaux 12F MPO/MTP simples.
Détails du matériau
Câbles de liaison MPO/MTP chauds de communication Zion
- 7236055 ZCM12C2HIA : (4×12)Câble principal à fibre optique MPO SM 48F
- 7236056 ZCM12C7HAA : (4×12)Câble principal à fibre optique 48F MPO OM3
- 7236057 ZCM12C8HMAX : (4×12)Câble principal à fibre optique 48F MPO OM4
- 7236058 ZCM22C2HIA : (4 × 12) Câble principal à fibre optique MTP SM 48F
- 7236059 ZCM22C7HAA : (4×12)Câble principal à fibre optique MTP OM3 48F
- 7236060 ZCM22C8HMA : (4×12)Câble principal à fibre optique MTP OM4 48F
Conditionnement
Ce paquet de câbles à fibre optique, facile à manipuler et bien protégé, est étiqueté et marqué par OMC par défaut. Tailles standard des cartons : 34×22×15 cm ; 44×34×24 cm ; 54×39×34cm. La sélection des cartons dépend de la quantité. Emballage personnalisé disponible.
Services OEM/ODM
- Couleur de câble personnalisée, impression, matériau de gaine et couleurs de connecteur
- Étiquetage OEM, bagues d'identification, étiquettes de câbles, boîtes et marques d'expédition
- Différents niveaux de qualité disponibles
