Le code et la description de Sion
Le code de SionLe numéro de série: ZCM22C2HIAX

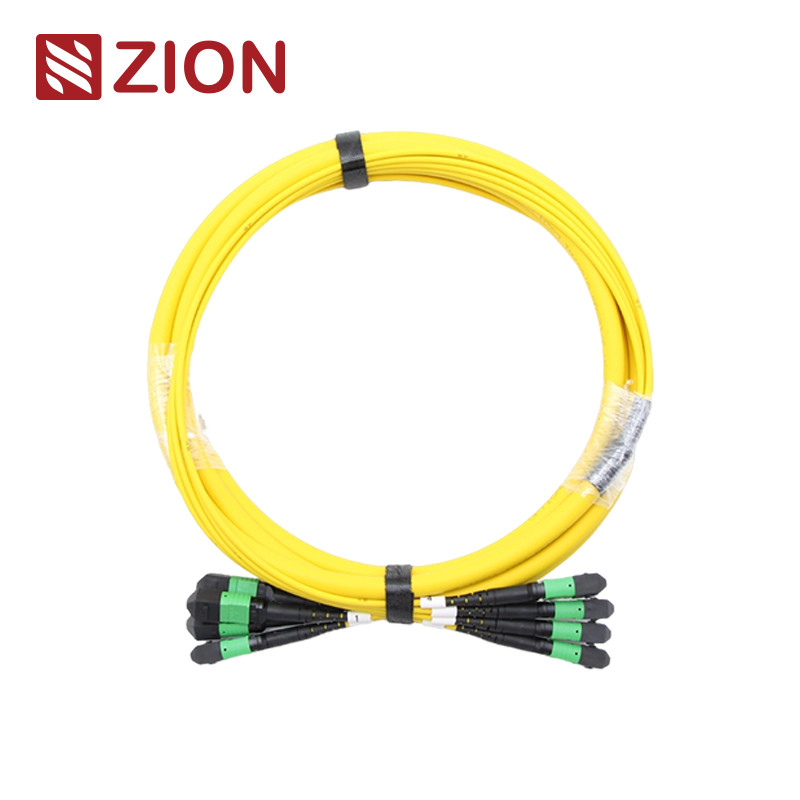

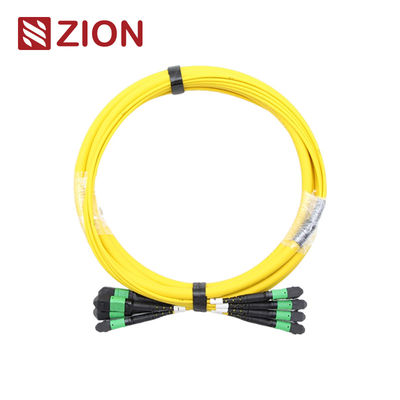

Description de Sion: (4*12) 48F MTP SM câble à fibre optique
Le connecteur MTP est un type de connecteur à fibre.Le système de préconnexion par fibre à haute densité MTP est actuellement principalement utilisé dans les environnements de haute densité des centres de données., l'application de la fibre optique au bâtiment et les applications de connexion interne à l'intérieur de l'équipement de récepteur optique tel que le dispositif optique, 40G, 100G, QSFP+.
Les types de connecteurs MTP sont distingués selon les règlements EIA/TIA-604-5: numéros de base (numéro de matrice), tête mâle (mais, femelle), polarité (PC ou APC).
24F-144F MPO/MTP TRUNK CABLE est terminé par un connecteur MPO/MTP aux deux extrémités.Les câbles Patch/Trunc sont disponibles avec 12, 24, 48,6072,96, 144fibres. Prise en charge de vitesses allant jusqu'à 10/40/100Gbps solutions de centre de données. Ils sont généralement adoptés pour interconnecter des cassettes, des panneaux ou des ventilateurs MPO/MTP robustes,et de faciliter le déploiement rapide de câblage d'enceinte à haute densité dans les centres de données et autres environnements à haute fibre. En outre, MPO/MTP offre également beaucoup de flexibilité et de commodité une fois que vous devez changer le style de connecteur dans les panneaux de patch.Juste l'installation d'une nouvelle cassette avec le nouveau style de connecteur sur le côté de la connexion croisée du panneau de patch.
Connecteurs Standard industriel
MTP en mode uniqueNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP en mode uniqueDétails du logement:SM APC: connecteurs verts + coque noire (MTP à perte standard)
SM APC: connecteurs jaunes + coffre noir (MTP à très faible perte)
MTP MultimodeNom de l'établissement:L'évaluation de l'efficacité de l'équipement
MTP MultimodeDétails du logement:OM1 et OM2 PC: connecteurs beige + démarrage noir (MTP à perte standard)
OM3 et OM4 PC: connecteurs Aqua + chaussure noire (MTP standard et super à faible perte)
OM3 et OM4 PC: connecteurs Heather Violet + démarrage noir (MTP à perte standard)
- Répondre à la norme IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conforme au câblage structuré par TIA-568-C
- Compatible avec le canal de fibre 10G
- 40G et 100G IEEE 802.3
Spécifications optiques
Perte d'insertion (PMI) (CEI 61300-3-34)Le mode unique (APC)Polie à 8 degrés):Perte standard:≤ 0,75dB (maximum), ≤ 0,50dB (typique);Perte extrêmement faible:≤ 0,35 dB (max), ≤ 0,20 dB (typique)
Perte d'insertion ((MTP)) ((CEI 61300-3-34)Multimode (PC)Polissage plat):Perte standard:≤ 0,6 dB (max), ≤ 0,50 dB (typique);Perte extrêmement faible:≤ 0,35dB (maximum), ≤ 0,20dB (typique)
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Mode unique (APC poli à 8 degrés):≤ 0,3 dB
Perte d'insertion (LC/SC/FC/ST) (CEI 61300-3-6)Pour les appareils de traitement des eaux usées:≤ 0,3 dB
Législation relative à l'évaluation des risquesLe mode unique (APC)Polie à 8 degrés):≥ 60 dB(Polissage à 8 degrés)
Législation relative à l'évaluation des risquesMultimode (PC)Polissage plat):≥ 25 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.APC ≥ 60 dB; UPC ≥ 50 dB
L'établissement de crédit est tenu d'établir une liste des établissements de crédit dont les établissements de crédit sont des établissements de crédit.≥ 35 dB
Durabilité:Variation typique < 0,3 dB (200 accouplements)
Interchangeabilité : ≤ 0,2 dB
Test d'insertion et de traction: 500 fois, IL> >0.5 dB
Résistance à la traction:> 70N
Température de fonctionnementPour les véhicules à moteur à combustion-40°C à +85°C
Caractéristiques
- Faible perte d'insertion, perte de rendement élevée
- Connecteur multi-fibres basé sur MT, 4,8Les terminaisons et assemblages des connecteurs à fibres 12, 24
- Solution économique pour l'élimination en masse des fibres
- Conçus pour les applications SM et MM à faible perte et à perte standard
- Des options de câble rond robuste, de câble ovale et de ruban nu sont disponibles
- Casques codés par couleur disponibles pour différencier le type de fibre, le type de polissage et/ou la qualité des connecteurs
- Bonne répétabilité et échangeabilité
Application du projet
Tous les connecteurs MTP d'OMC sont de Senko/Nissin/Sumitomo.
- L'application de centre de données avec un environnement à haute densité
- La fibre optique vers le bâtiment
- L'application des connecteurs internes dans les équipements en fibre.
Règles de dénomination et informations de confirmation de commande:
Appuyez sur Pull Tab Pour Senko MTP
Le nombre de points de contact doit être supérieur ou égal à:
Produits Matériaux-câble
Connecteur Chaîne de fibres
Remarque: le connecteur féminin doit être connecté au type de connecteur masculin.
Le dessin du câble MTP-MTP 12F.
| Longueur totale (L) (m) |
longueur de tolérance ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| Le montant de l'aide est calculé en fonction de l'exposition à l'inondation. |
|
Trois méthodes de connexion permettent de maintenir la bonne polarité MTP/MPO
Parce que 24F-144F MPO/MTP câble troncal connecteur de l'unité est 12F MPO/MTP, donc il a la même polarité que 12F simple
Le câble MPO/MTP.
Détails du matériel
Le câble de tronc chaud MPO/MTP
- 7236055 ZCM12C2HIAX: (4*12) 48F MPO SM câble à fibre optique
- 7236056 ZCM12C7HAAX: (4*12) 48F MPO OM3 câble à fibre optique
- 7236057 ZCM12C8HMAX: (4*12) 48F MPO OM4 câble à fibre optique
- 7236058 ZCM22C2HIAX: (4*12) 48F MTP SM câble à fibre optique
- 7236059 ZCM22C7HAAX: (4*12) 48F MTP OM3 câble à fibre optique
- 7236060 ZCM22C8HMAX: (4*12) 48F MTP OM4 câble à fibre optique
Emballage
Ce paquet de câbles à fibre optique, facile à prendre et bien protégé, a été étiqueté et marqué par l' OMC comme par défaut.
Taille de carton standard : 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm. Le carton à utiliser dépend de la quantité de marchandises.
L'emballage peut être personnalisé.
Service OEM/ODM pour vous
- Couleur du câble, mot d'impression, matériau de la pochette du câble, couleur du connecteur
- Étiquette OEM, anneau d'identification, étiquette du câble,boîte, marques de transport
- Un niveau de qualité différent.
