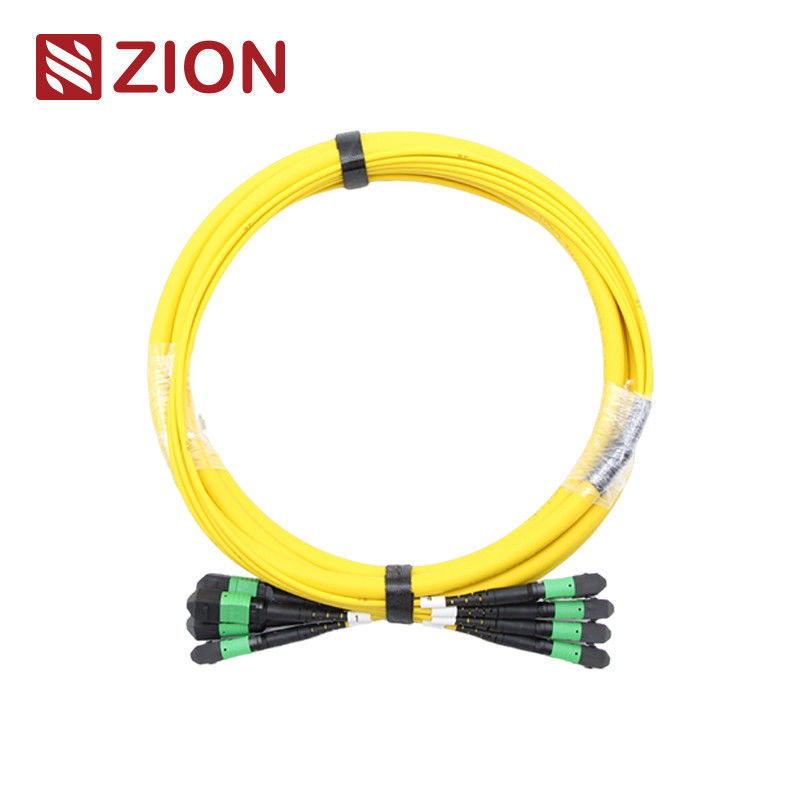

Câble de jonction à fibre optique monomode MTP 48F (4x12)
Ce câble de jonction à fibre optique monomode MTP 48F (4*12) haute densité offre une connectivité fiable pour les applications exigeantes de centres de données et de télécommunications.
Identification du produit
Code Zion : ZCM22C2HIAX
Description Zion : Câble de jonction à fibre optique monomode MTP 48F (4*12)
Aperçu du connecteur MTP
Le connecteur MTP (Multi-Fiber Push On) est un connecteur multifibre haute densité conçu pour les environnements de centres de données, les applications fibre jusqu'au bâtiment et les connexions internes dans les équipements d'émetteur-récepteur optiques prenant en charge les technologies 40G, 100G et QSFP+.
Les connecteurs MTP sont classés selon les normes EIA/TIA-604-5 en fonction du nombre de fibres, du genre (mâle/femelle) et du type de polissage (PC ou APC).
Spécifications du câble de jonction
Les câbles de jonction MPO/MTP de 24F à 144F sont terminés par des connecteurs MPO/MTP aux deux extrémités, créant des liaisons permanentes entre les modules MPO/MTP. Disponibles en configurations de 12, 24, 48, 60, 72, 96 et 144 fibres, ces câbles prennent en charge des solutions de centres de données jusqu'à 10/40/100 Gbit/s.
Ces câbles de jonction interconnectent des cassettes, des panneaux ou des ventilateurs MPO/MTP robustes, permettant un déploiement rapide du câblage dorsal haute densité dans les centres de données et autres environnements à nombre élevé de fibres.
Conformité aux normes industrielles
Référence monomode MTP : EIA/TIA-604-5
Détails du boîtier monomode MTP : SM APC : Connecteurs verts + botte noire (MTP à perte standard) ; Connecteurs jaunes + botte noire (MTP à très faible perte)
Référence multimode MTP : EIA/TIA-604-5
Détails du boîtier multimode MTP : OM1 et OM2 PC : Connecteurs beiges + botte noire ; OM3 et OM4 PC : Connecteurs aqua + botte noire ; OM3 et OM4 PC : Connecteurs violet bruyère + botte noire
- Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5 (FOCIS5)
- Câblage structuré selon la norme TIA-568-C
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme IEEE 802.3 40G et 100G
Spécifications de performance optique
Perte d'insertion (MTP) - Monomode (APC poli à 8 degrés) :
Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique)
Perte super faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (MTP) - Multimode (polissage plat PC) :
Perte standard : ≤0,6 dB (max), ≤0,50 (typique)
Perte super faible : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) :
Monomode (APC) : ≤0,3 dB
Multimode (PC) : ≤0,3 dB
Perte de retour (MTP) - Monomode (APC) : ≥60 dB
Perte de retour (MTP) - Multimode (PC) : ≥25 dB
Durabilité : <0,3 dB de changement typique (200 accouplements)
Interopérabilité : ≤0,2 dB
Test d'insertion-extraction : 500 fois, IL <0,5 dB
Résistance à la traction : >70 N
Température de fonctionnement - Monomode : -40 °C à +85 °C
Principales caractéristiques
- Faible perte d'insertion, performances de perte de retour élevées
- Connecteur multifibre basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution économique pour la terminaison de masse de fibres
- Conçu pour les applications SM et MM à faible perte et à perte standard
- Options de câble rond robuste, de câble ovale et de ruban nu
- Boîtiers à code couleur pour une identification facile du type de fibre et du type de polissage
- Excellente répétabilité et interchangeabilité
Applications
Les connecteurs MTP d'OMC de Senko/Nissin/Sumitomo sont idéaux pour :
- Environnements de centres de données haute densité
- Installations fibre jusqu'au bâtiment
- Connexions internes dans les équipements à fibre optique
Documentation du produit
Languette Push Pull pour Senko MTP
Matériaux de construction du câble
Configuration du connecteur et du canal fibre
Remarque : Les connecteurs femelles doivent être connectés à des types de connecteurs mâles pour un fonctionnement correct.
Schéma technique du câble de jonction MTP-MTP 12F
Spécifications de tolérance de longueur
| Longueur totale (L) (m) |
Tolérance de longueur (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
Méthodes de connexion de polarité MTP/MPO
Étant donné que le connecteur d'unité du câble de jonction MPO/MTP 24F-144F est MPO/MTP 12F, il conserve la même polarité que les câbles de jonction MPO/MTP 12F uniques.
Spécifications des matériaux
Modèles de câbles de jonction MPO/MTP populaires
- 7236055 ZCM12C2HIAX : Câble de jonction à fibre optique MPO SM 48F (4*12)
- 7236056 ZCM12C7HAAX : Câble de jonction à fibre optique MPO OM3 48F (4*12)
- 7236057 ZCM12C8HMAX : Câble de jonction à fibre optique MPO OM4 48F (4*12)
- 7236058 ZCM22C2HIAX : Câble de jonction à fibre optique MTP SM 48F (4*12)
- 7236059 ZCM22C7HAAX : Câble de jonction à fibre optique MTP OM3 48F (4*12)
- 7236060 ZCM22C8HMAX : Câble de jonction à fibre optique MTP OM4 48F (4*12)
Informations d'emballage
Tous les câbles à fibre optique sont étiquetés et marqués par OMC en standard. Les tailles de carton disponibles incluent 34*22*15 cm, 44*34*24 cm et 54*39*34 cm, sélectionnées en fonction de la quantité commandée. Des options d'emballage personnalisées sont disponibles.
Services OEM/ODM
Les options de personnalisation incluent :
- Couleur du câble, impression et matériau de la gaine
- Étiquettes OEM, bagues d'identification, étiquettes de câble, boîtes et marques d'expédition
- Différents niveaux de qualité pour répondre aux exigences spécifiques
