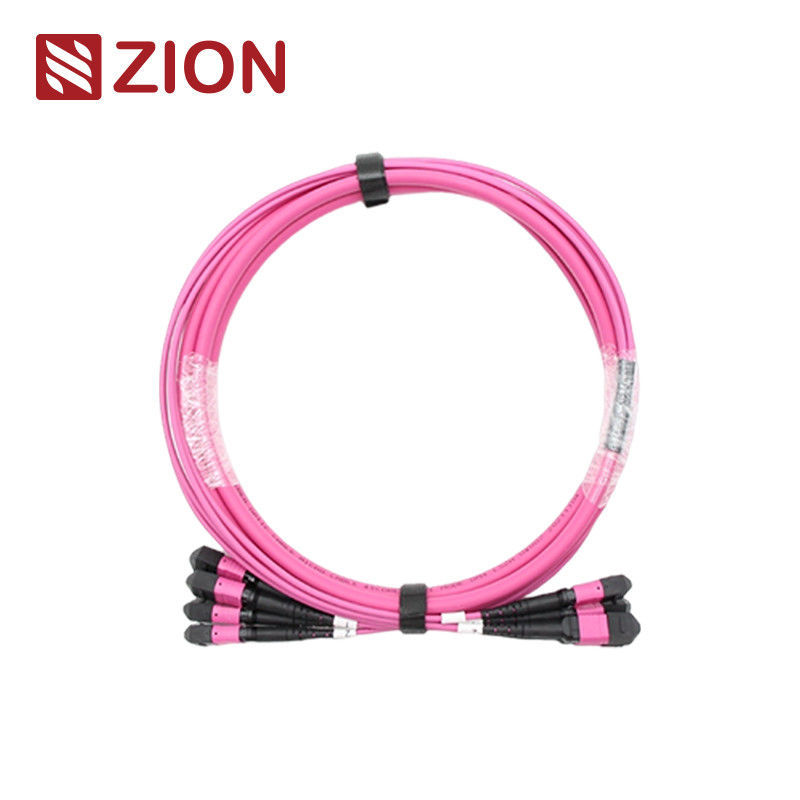

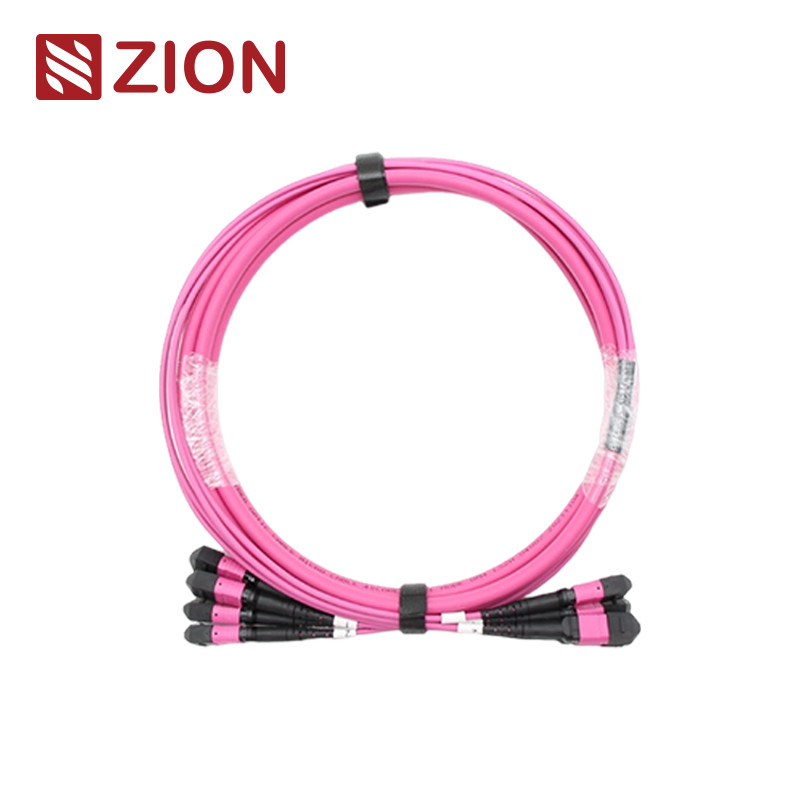

Câble de raccordement à fibres optiques MTP OM4 (4×12)48F
Câble de raccordement à fibres optiques MTP OM4 haute densité conçu pour les applications de centres de données, les déploiements fibre-to-the-building et les connexions internes dans les équipements d'émetteur-récepteur optiques.
Identification du produit
Code Zion : ZCM22C8HIAX
Description Zion : Câble de raccordement à fibres optiques MTP OM4 (4×12)48F
Le connecteur MTP est un type de connecteur multi-fibres enfichable conçu pour les environnements à haute densité. Ce système de pré-connexion est principalement utilisé dans les centres de données, les applications fibre-to-the-building et les connexions internes dans les équipements d'émetteur-récepteur optiques prenant en charge les applications 40G, 100G et QSFP+.
Spécifications du connecteur MTP
Les types de connecteurs MTP sont classés selon les réglementations EIA/TIA-604-5 en fonction du nombre de cœurs, du genre (mâle/femelle) et de la polarité (PC ou APC).
Les câbles de raccordement MPO/MTP 24F-144F sont terminés par des connecteurs MPO/MTP aux deux extrémités, connectant les modules MPO/MTP comme liaisons permanentes. Disponibles avec 12, 24, 48, 60, 72, 96 ou 144 fibres, ces câbles prennent en charge des vitesses allant jusqu'à 10/40/100 Gbit/s pour les solutions de centres de données.
Normes industrielles
MTP Monomode
Référence : EIA/TIA-604-5
Détails du boîtier :
SM APC : Connecteurs verts + botte noire (MTP à perte standard)
SM APC : Connecteurs jaunes + botte noire (MTP à très faible perte)
MTP Multimode
Référence : EIA/TIA-604-5
Détails du boîtier :
OM1&OM2 PC : Connecteurs beiges + botte noire (MTP à perte standard)
OM3&OM4 PC : Connecteurs aqua + botte noire (MTP à perte standard et très faible)
OM3&OM4 PC : Connecteurs violet bruyère + botte noire (MTP à perte standard)
- Conforme à la norme CEI CEI-61754-7 ; CEI 61755, Telcordia GR-1435-CORE, JIS C5982 ; Conforme à la norme TIA-604-5(FOCIS5)
- Câblage structuré selon TIA-568-C
- Conforme à la norme 10G Fiber Channel
- Conforme à la norme IEEE 802.3 40G et 100G
Spécifications optiques
Perte d'insertion (MTP) - CEI 61300-3-34
Monomode (APC poli à 8 degrés) :
Perte standard : ≤0,75 dB (max), ≤0,50 dB (typique)
Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Multimode (polissage plat PC) :
Perte standard : ≤0,6 dB (max), ≤0,50 dB (typique)
Très faible perte : ≤0,35 dB (max), ≤0,20 dB (typique)
Perte d'insertion (LC/SC/FC/ST) - CEI 61300-3-6
Monomode (APC poli à 8 degrés) : ≤0,3 dB
Multimode (polissage plat PC) : ≤0,3 dB
Perte de retour (MTP)
Monomode (APC poli à 8 degrés) : ≥60 dB
Multimode (polissage plat PC) : ≥25 dB
Spécifications supplémentaires
- Perte de retour (LC/SC/FC/ST) : APC≥60dB ; UPC≥50dB
- Durabilité : <0,3 dB de changement typique (200 accouplements)
- Interopérabilité : ≤0,2 dB
- Test d'insertion-traction : 500 fois, IL＜0,5 dB
- Résistance à la traction : >70N
- Nombre de branchements : >600
- Température de fonctionnement (Monomode APC) : -40°C à +85°C
Principales caractéristiques
- Faible perte d'insertion, perte de retour élevée
- Connecteur multi-fibres basé sur MT avec 4, 8, 12 et 24 terminaisons de fibres
- Solution économique pour la terminaison de masse de fibres
- Conçu pour les applications SM et MM à faible perte et à perte standard
- Options de câbles ronds renforcés, de câbles ovales et de rubans nus
- Boîtiers à code couleur pour une identification facile
- Excellente répétabilité et interchangeabilité
Applications
Tous les connecteurs OMC MTP proviennent de Senko/Nissin/Sumitomo. Les câbles de raccordement à fibres MTP sont utilisés dans trois domaines principaux :
- Environnements de centres de données à haute densité
- Déploiements fibre-to-the-building
- Connexions internes dans les équipements à fibres optiques
Règles de dénomination et confirmation de commande
Languette Push Pull pour Senko MTP
Matériaux du produit
Construction du câble
Connecteur et canal fibre
Remarque : Les connecteurs femelles doivent être connectés avec des types de connecteurs mâles.
Schéma du câble de raccordement MTP-MTP 12F
Spécifications de tolérance de longueur
| Longueur totale (L) (m) |
Tolérance de longueur (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % × L/-0 |
Méthodes de connexion de polarité MTP/MPO
Trois méthodes de connexion aident à maintenir la polarité MTP/MPO correcte. Étant donné que le connecteur unitaire du câble de raccordement MPO/MTP 24F-144F est MPO/MTP 12F, il partage la même polarité que les câbles de raccordement MPO/MTP 12F uniques.
Détails des matériaux
Modèles de câbles de raccordement MPO/MTP populaires
- 7236055 ZCM12C2HIA : Câble de raccordement à fibres optiques MPO SM (4×12)48F
- 7236056 ZCM12C7HAA : Câble de raccordement à fibres optiques MPO OM3 (4×12)48F
- 7236057 ZCM12C8HMAX : Câble de raccordement à fibres optiques MPO OM4 (4×12)48F
- 7236058 ZCM22C2HIA : Câble de raccordement à fibres optiques MTP SM (4×12)48F
- 7236059 ZCM22C7HAA : Câble de raccordement à fibres optiques MTP OM3 (4×12)48F
- 7236060 ZCM22C8HMA : Câble de raccordement à fibres optiques MTP OM4 (4×12)48F
Emballage
Les câbles à fibres optiques sont emballés dans des cartons de protection avec l'étiquetage OMC en standard. Les tailles de carton disponibles incluent 34×22×15 cm, 44×34×24 cm et 54×39×34 cm, sélectionnées en fonction des exigences de quantité. Options d'emballage personnalisées disponibles.
Services OEM/ODM
- Couleurs de câbles, impression et matériaux de gaine personnalisés
- Étiquetage OEM, bagues d'identification, étiquettes de câbles et marques d'expédition
- Plusieurs niveaux de qualité disponibles
Portefeuille de produits

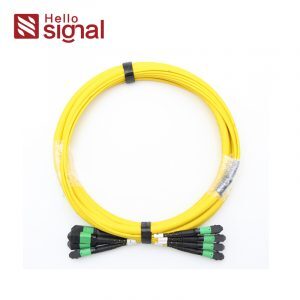

Câble de raccordement à fibres optiques MPO SM (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques

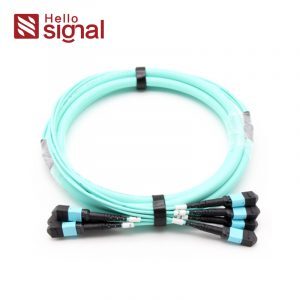

Câble de raccordement à fibres optiques MPO OM3 (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques

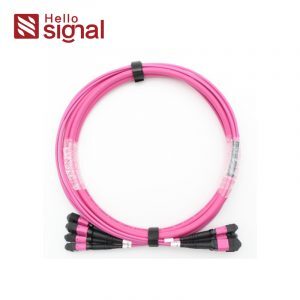

Câble de raccordement à fibres optiques MPO OM4 (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques
Câble de raccordement à fibres optiques MTP SM (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques
Câble de raccordement à fibres optiques MTP OM3 (4×12)48F" class="pd-image">
Câble de raccordement à fibres optiques MTP OM3 (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques
Câble de raccordement à fibres optiques MTP OM4 (4×12)48F
Réseau optique, CÂBLE DE RACCORDEMENT MPO-MTP, MTP/MPO, Composants optiques
