Lieu d'origine: | Chine |
---|---|
Nom de marque: | HELLOSIGNAL® OR OEM |
Quantité de commande min: | 50 pièces |
Détails d'emballage: | 10 pièces/sac en plastique |
Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | sans limites |
Durabilité d'accouplement (cycle): | ≥1000 | Puissance d'entrée optique maximale (mw): | 200 |
---|---|---|---|
Tolérance d'atténuation (dB): | 2 à 10dB : +/- 1 dB &11 à 20 dB : +/- 10% dB | Hz de vibrations (2h): | 10~55 |
Température de fonctionnement (℃): | -5 ~ +85 | Température de stockage (℃): | -40 ~ +75 |
Surligner: | atténuateur de 24F MPO,Atténuateur de fibre de MPO,Atténuateur optique de fibre de MPO |
Zion Code | Zion Description | |||||||

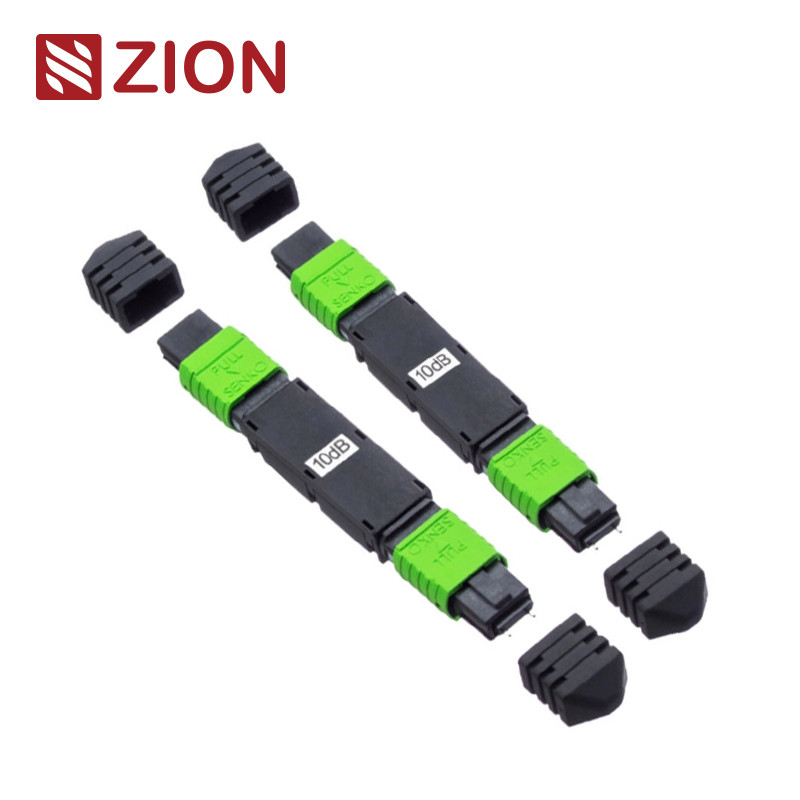

7236015 | le périphérique prêt à brancher masculin femelle de 24F MPO a fixé l'atténuateur optique de fibre (1-20dB) |
La femelle aux atténuateurs fixes masculins d'OMC offrent le contrôle défini des signaux optiques dans les produits intégrés et ajoutés. Selon le projet ou le besoin, les atténuateurs fixes peuvent limiter (atténuer) la quantité de lumière passant aux niveaux précis votre condition de projet ou d'application. Ces niveaux d'atténuation précis prévoient la représentation fortement précise. | ||||||||
Caractéristiques
à atténuation cohérente de pour chaque canal de fibre | ||||||||
MPO standard (mâle) à MPO/(femelle), installation intégrée facile. | ||||||||
réflexion lombo-sacrée de , perte par insertion | ||||||||
perte dépendante de basse polarisation de (PDL) | ||||||||
atténuation stable de , fortement fiable | ||||||||
ambiant stable | ||||||||
atténuateurs à plusieurs modes de fonctionnement de contaminant de et d'olive libre d'éraflure disponibles au moment | ||||||||
le demandent l'atténuation disponible de 1 DB à 20 que le DB 100% a examinés dans l'usine |
Application d'atténuateur :
L'atténuateur optique de la fibre des COMMUNICATIONS de ZION est un genre de circuit optique qui peut réduire l'énergie du signal optique. Il est employé pour atténuer la puissance optique d'entrée et pour éviter la distorsion provoquée par le récepteur optique dû à la puissance optique d'entrée forte superbe. L'atténuateur optique de fibre, comme genre de dispositif passif optique, est utilisé pour la correction de la représentation optique de puissance, l'élimination des imperfections et le calibrage de l'instrument de fibre optique dans le système de communication optique, et l'atténuation de fibre optique de signal. Le produit est fait en fibre de atténuation enduite des ions en métal, qui peuvent ajuster la puissance optique sur le niveau requis. Principalement utilisé dedans : 1.CWDM&DWDM, 2. réseaux de centre de traitement des données, 3. systèmes de CATV, 4.Test installations de l'équipement 5.40G/100G |
||||||||
Type de connecteur | MPO | |||||||
L'atténuateur de MPO est un composant passif conçu à également réduisez la puissance d'un signal optique pour chaque canal de fibre dedans le connecteur de MPO sans changer le signal fondamental forme. Cet atténuateur est idéal pour 40/100G les applications, parallèle transmission optique et d'autres applications à haute densité qui utilisation Connecteurs de MPO. L'atténuateur de MPO peut de manière significative simplifier la conception de réseaux, améliorent l'efficacité d'installation et ménager de l'espace. |
Certification et conformité
GR-326-CORE : Conditions génériques pour les connecteurs optiques et le Jumper Assemblies de mode unitaire | ||||||||
GR-910-CORE : Conditions génériques pour les atténuateurs optiques de fibre. | ||||||||
GR-63-CORE : Équipement du réseau – conditions génériques de construction de système : Protection physique. | ||||||||
ASTM B117 : Technique normalisée pour l'appareillage fonctionnant de jet de sel (brouillard). | ||||||||
TIA-604 : Procédure d'essais standard pour les composants optiques de fibre. | ||||||||
Série TIA-455 : Procédure d'essais standard pour les composants optiques de fibre. | ||||||||
Le CEI 60874-1 : Connecteurs pour des fibres optiques et des câbles, norme générique. | ||||||||
Le CEI 61300 séries : Dispositifs de interconnexion optiques de fibre et composants passifs, essai de base et procédures de mesure. | ||||||||
RoHS : Directive concernant la restriction des substances dangereuses. |
Caractéristiques :
Paramètre | MPO | |||||||
Longueur d'onde de fonctionnement (nanomètre) | 1310&1550 | |||||||
Atténuation (DB) | 1 à 20 | |||||||
Type de fibre | mode OS2 unitaire de 8.3/125µm | |||||||
Longévité de accouplement (cycle) | ≥1000 | |||||||
Max Optical Input Power (mw) | 200 | |||||||
Tolérance d'atténuation (DB) | 2 à 10dB : +/- 1 DB &11 au DB 20 : +/- DB de 10% | |||||||
Vibration hertz (2hr) | 10|55 | |||||||
Température de fonctionnement (℃) | -5 | +85 | |||||||
Température de stockage (℃) | -40 | +75 |
Rule nommée
Emballage
La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
La femelle du LC d'OMC au mâle de LC a fixé l'atténuateur sont disponible pour le SM UPC (1-25dB) et le SM RPA (1-25dB) |
ZION Communication a des expiriences riches en produisant des cas d'OEM/ODM becaused de l'équipe de R&D de profession. |
• Logo adapté aux besoins du client | |||||||
• Sac de Label/PE/conception de carton |
